| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YZGEAR |
| Número de modelo: | BG220804001 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $300.0/Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 200 sistemas/mes |
| DP: | 2.822 | Número del diente: | 52 |
|---|---|---|---|
| Marca del producto: | Producción original | Tipo del perfil: | Equipo de engranaje cónico |
| Producción: | Formación del engranaje | Ángulo de echada: | 35°21' |
| Resaltar: | Módulo 9 engranaje de estímulo de 90 grados,Engranaje cónico del diente recto de 9 módulos,Diente recto del engranaje de estímulo de 90 grados |
||

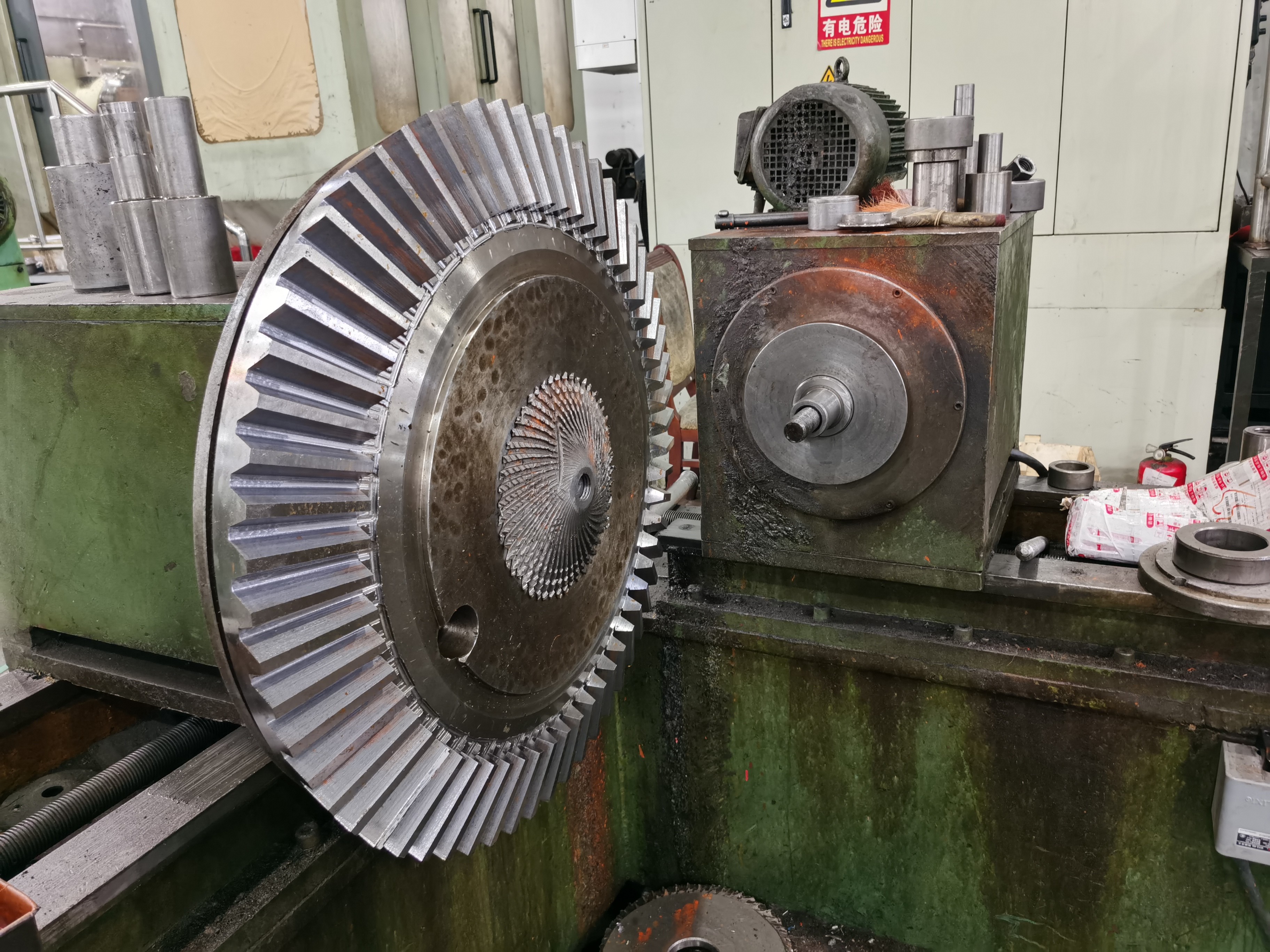

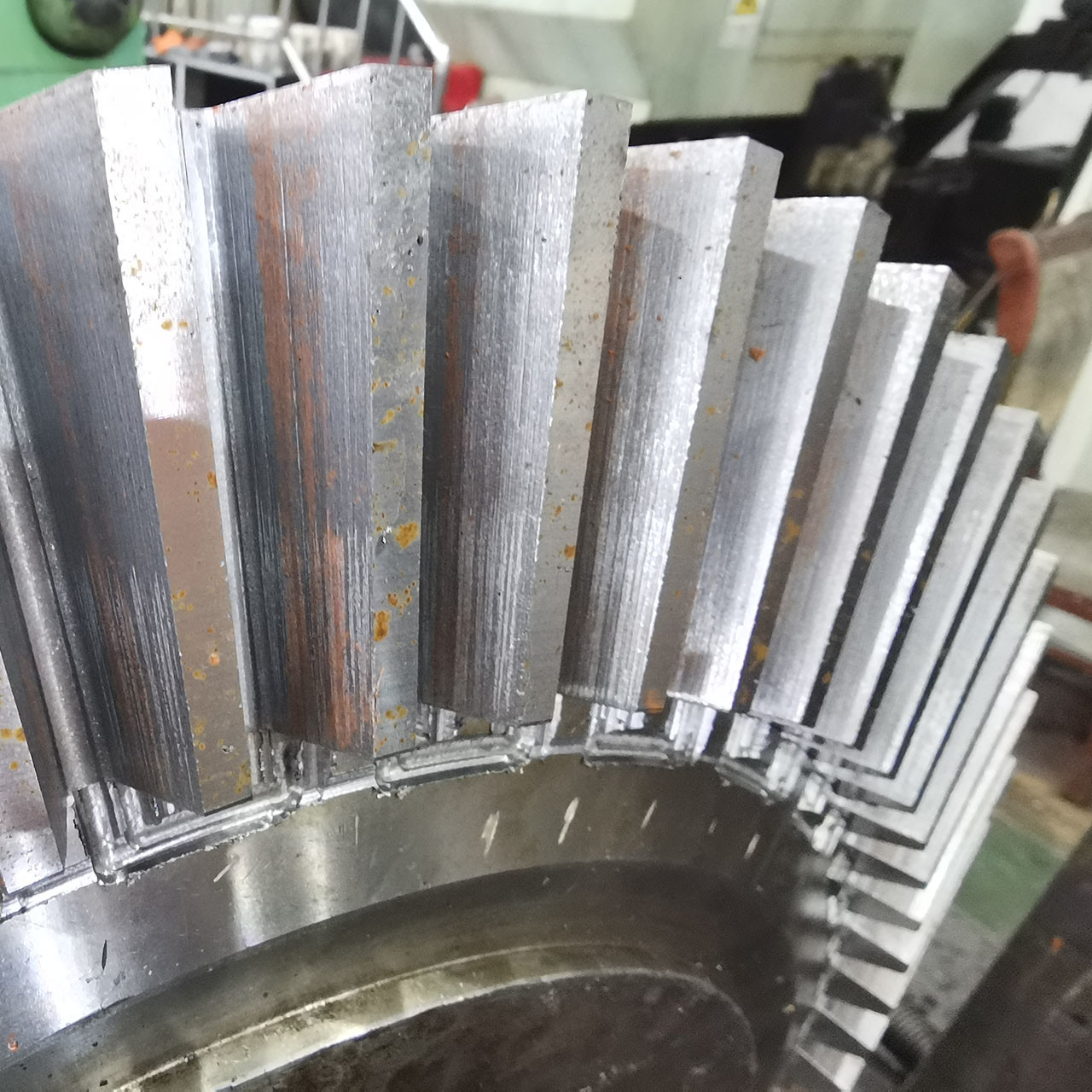

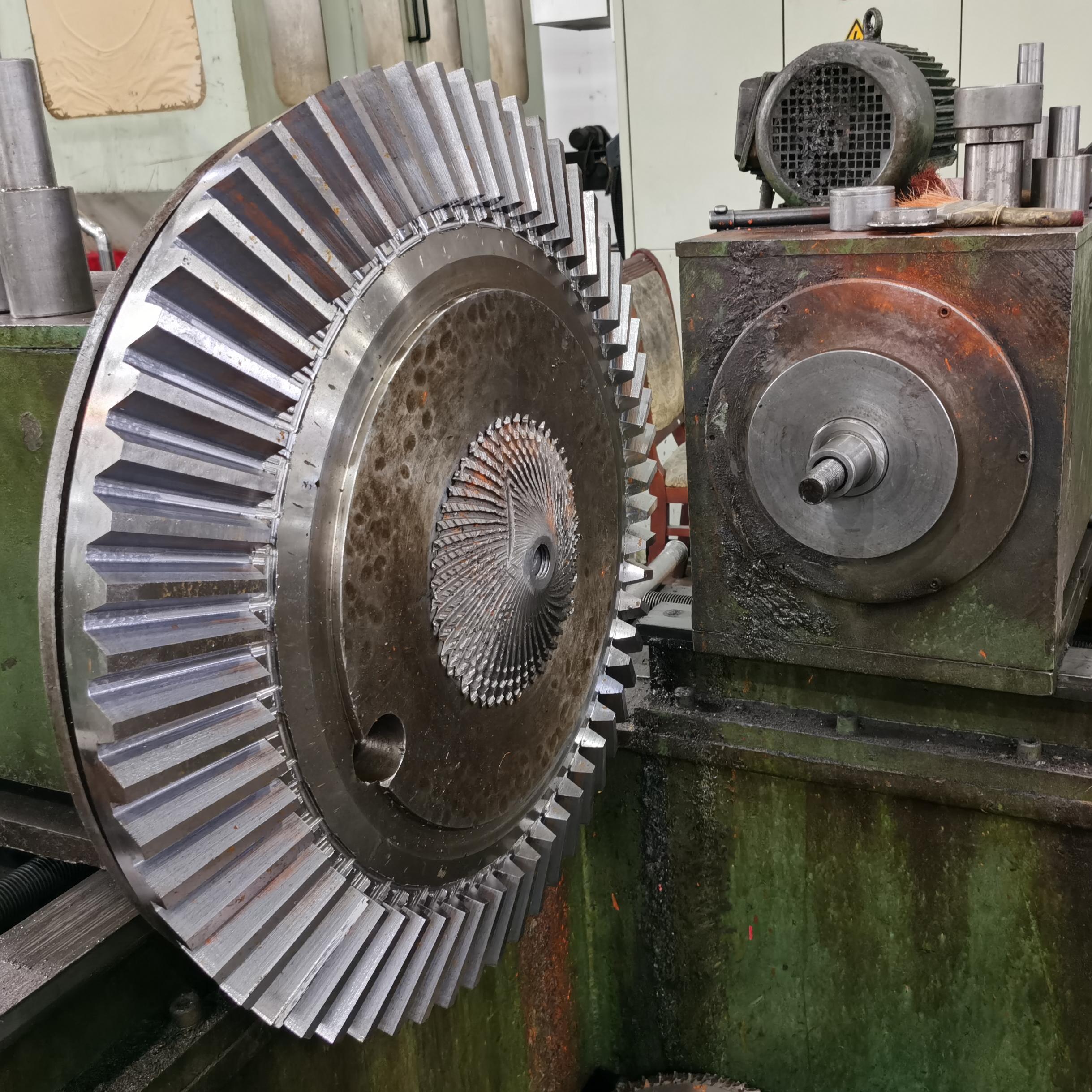

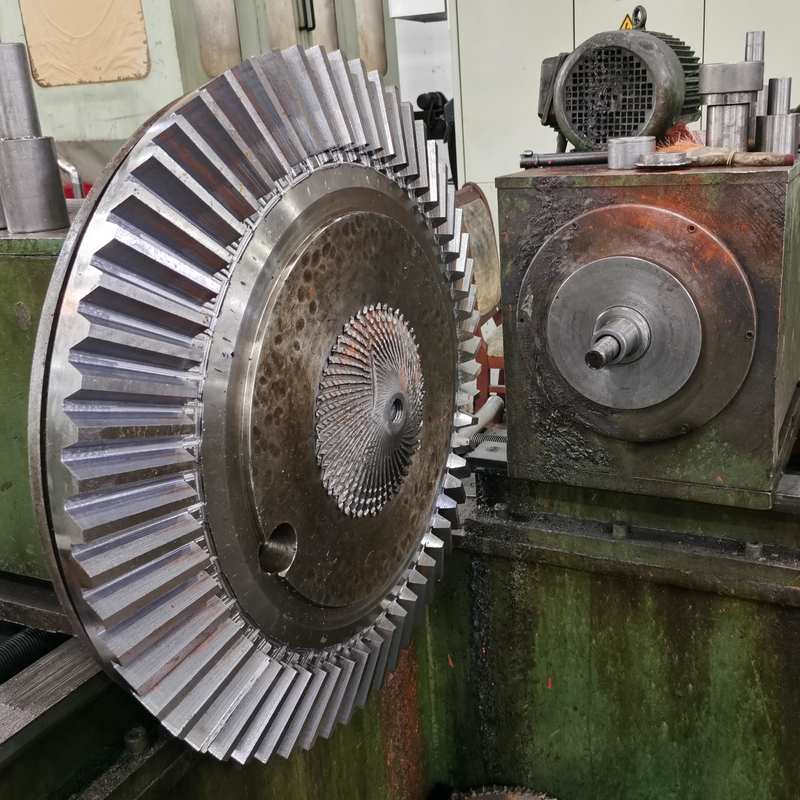

9 Módulo 90° engranaje confijo con diente de engranaje de bisel recto
1) Descripción de los engranajes cónicos de Stragith
Los engranajes de bisel están siempre montados en ejes separados por 90°.
Los engranajes de bisel son engranajes en los que los ejes de los dos ejes se cruzan y las caras dentadas de los engranajes
ellos mismos son cónicos de saco.
2) Aplicaciones del engranaje esquemático recto
Herramientas eléctricas, máquinas herramientas, trituradoras de conos, imprentas.
3) Características del engranaje esquemático recto
a) Los engranajes cónicos rectos pueden proporcionar relaciones de reducción de hasta aproximadamente 1:5
b) El engranaje esquivado recto es fácil de fabricar.
4) Conceptos importantes del engranaje biselado
Dos conceptos importantes en el engranaje son la superficie de paso y el ángulo de paso.
| Productos | Equipo de remolque recto |
| Hecho a medida | √ |
| Ángulo del eje | 90° |
| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | |
| Modulo (M) | 9 |
| Número de dientes (Z) | 57 |
| Ángulo de presión (α) | 20° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Carburizado/ endurecimiento por inducción |
| Dureza de la superficie | El equipo de engranaje de los engranajes de los engranajes de los engranajes de los engranajes de los engranajes de los engranajes de los engranajes |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
