Eje del gusano y engranaje de gusano
>
|
|
| Lugar de origen | China |
| Nombre de la marca | YIZGEAR |
| Número de modelo | WG2207001 |

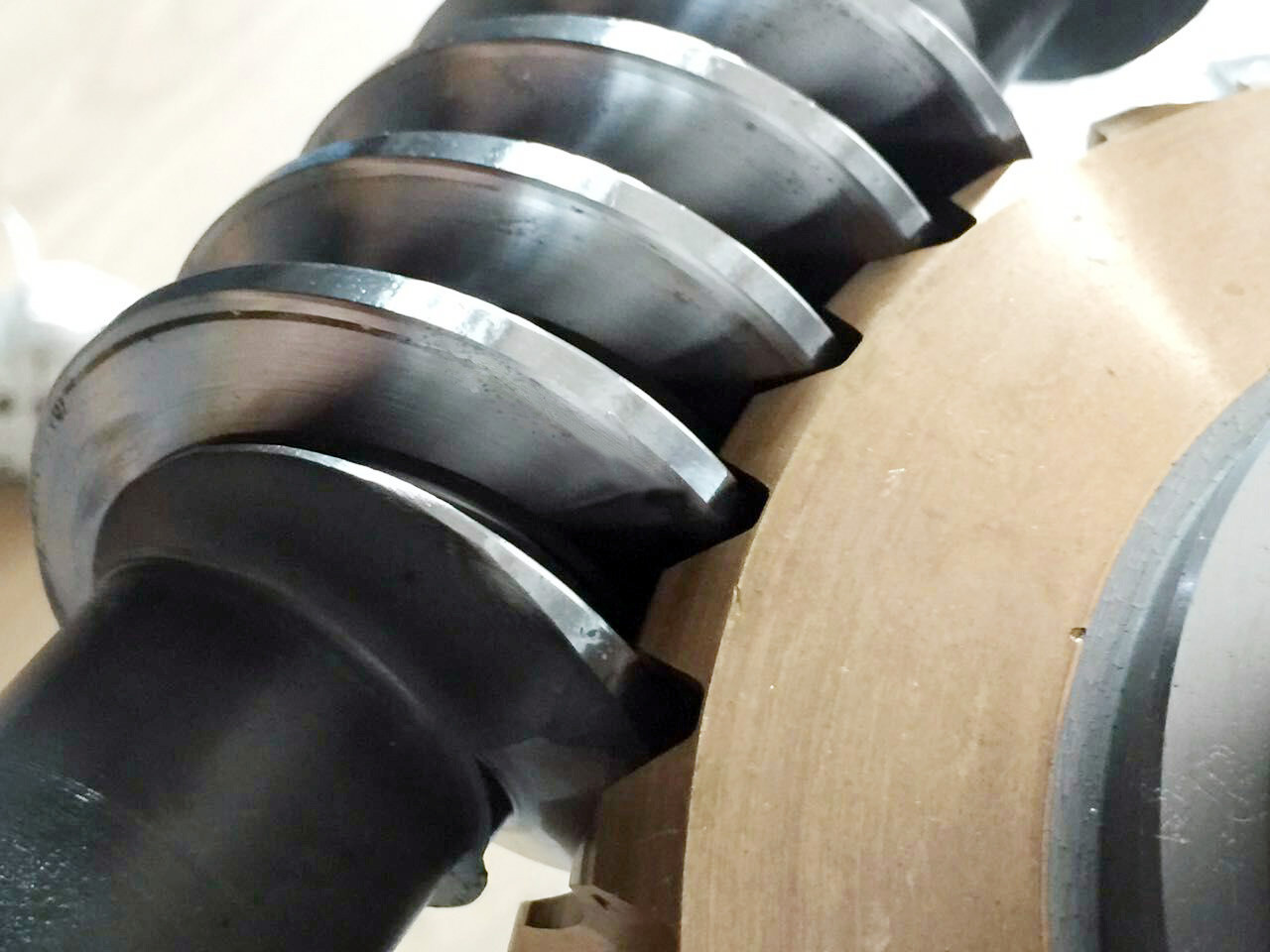

Juegos personalizados de engranajes helicoidales cilíndricos y ejes helicoidales
1) Descripción del engranaje helicoidal y el eje helicoidal
El eje helicoidal es un vástago que tiene al menos un diente completo (rosca) alrededor de la superficie de paso y es el impulsor del engranaje helicoidal.
El engranaje helicoidal es un engranaje con dientes cortados en ángulo para ser impulsado por un eje helicoidal.
El par de engranajes helicoidales se utiliza para transmitir movimiento entre dos ejes que están a 90° entre sí y se encuentran en un plano.
2) Características del engranaje helicoidal y el eje helicoidal
a) Proporciona grandes relaciones de reducción para una distancia central dada
b) Acción de engrane silenciosa y suave.
| Productos | Engranajes helicoidales y ejes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje helicoidal |
| Fabricación | Tallado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | Personalizado |
| Ángulo de avance | Personalizado |
| Grado de precisión de los dientes | Grado ISO 6 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
