| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB2207003 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| DP: | 1.8 | Teeth Number: | 36& 48T |
|---|---|---|---|
| Helix Angle: | 35° | Material: | SAE 4320 |
| Heat Treatment: | Carburizing | Quality Grade: | ISO 6 Grade AGMA 11 Grade |
| Resaltar: | Engranajes cónicos espirales de DP1.8 Gleason,Engranaje cónico helicoidal para la caja de engranajes,Engranaje cónico helicoidal DP1.8 |
||

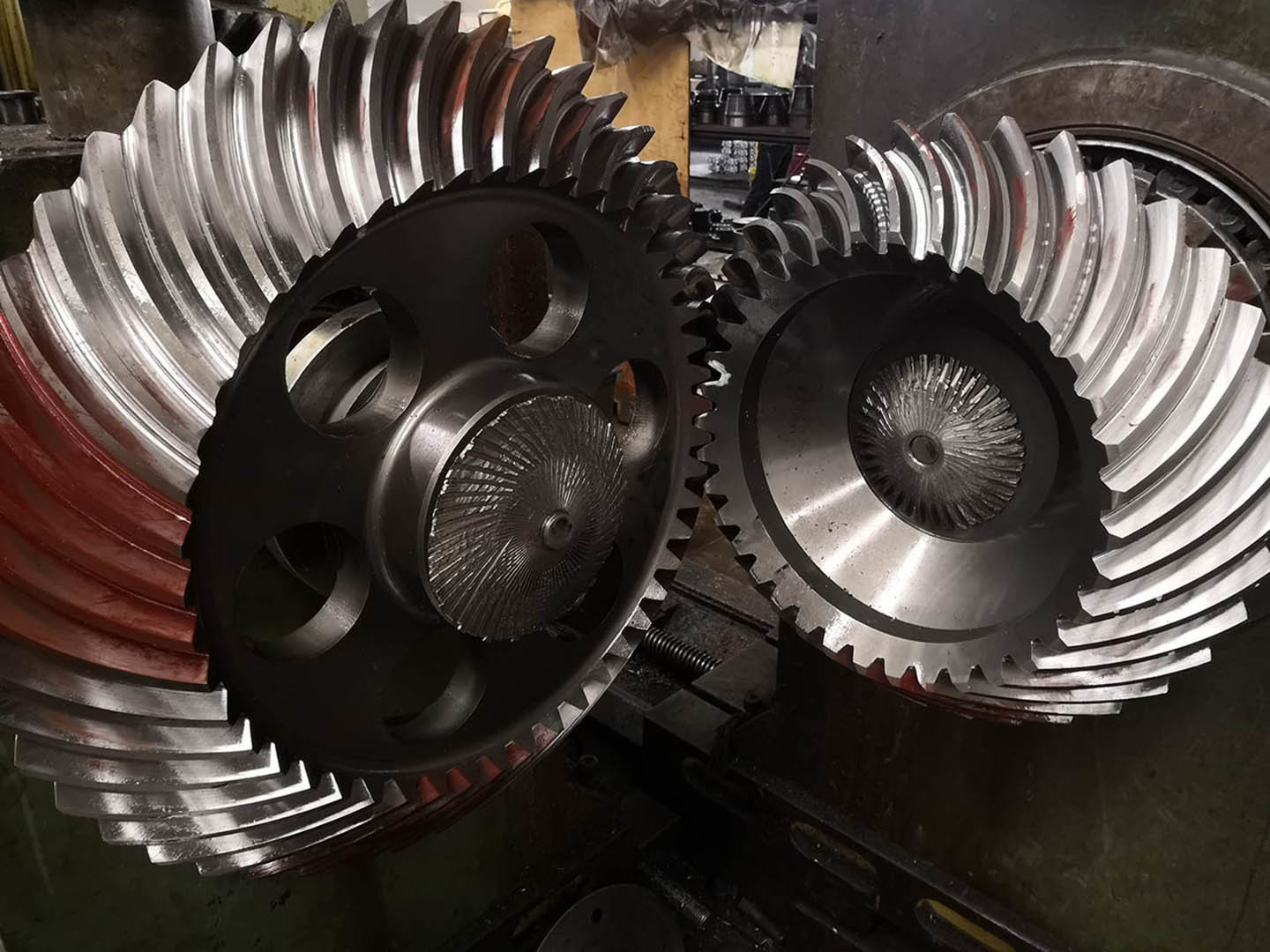

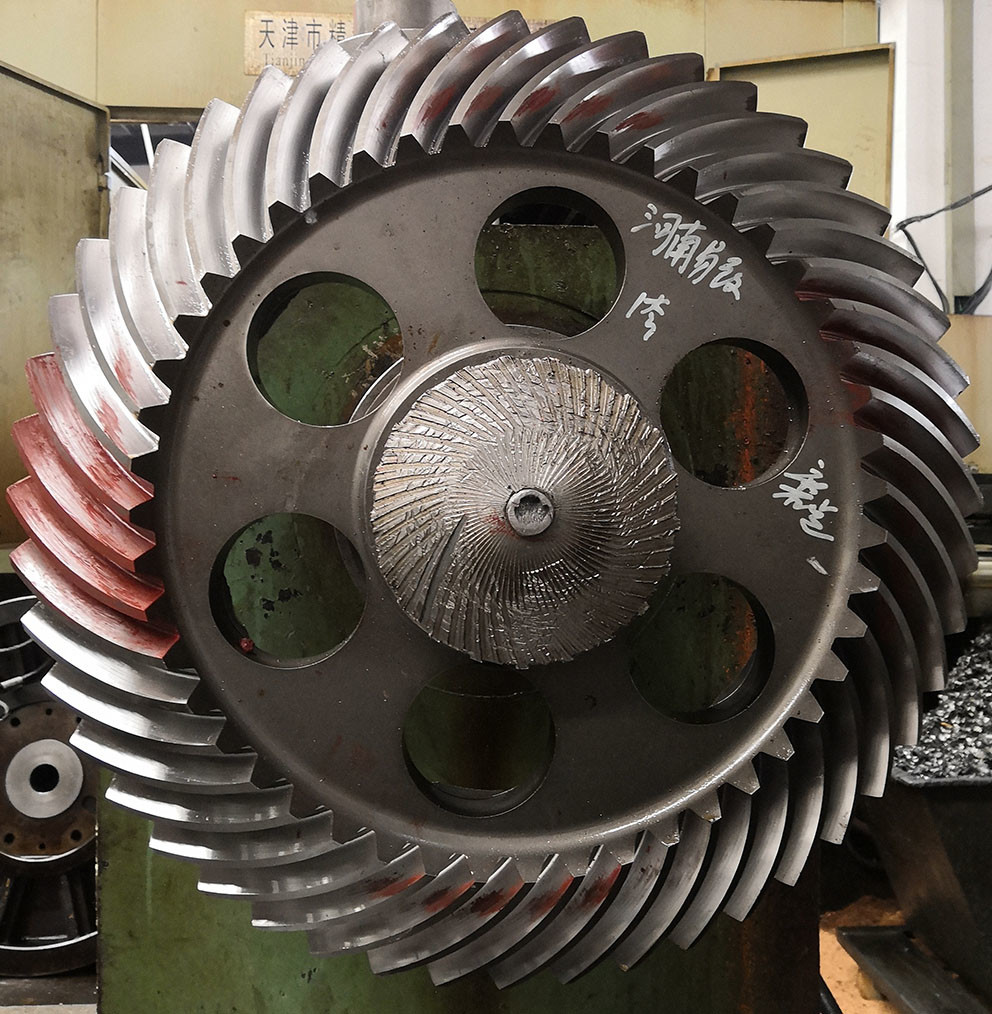

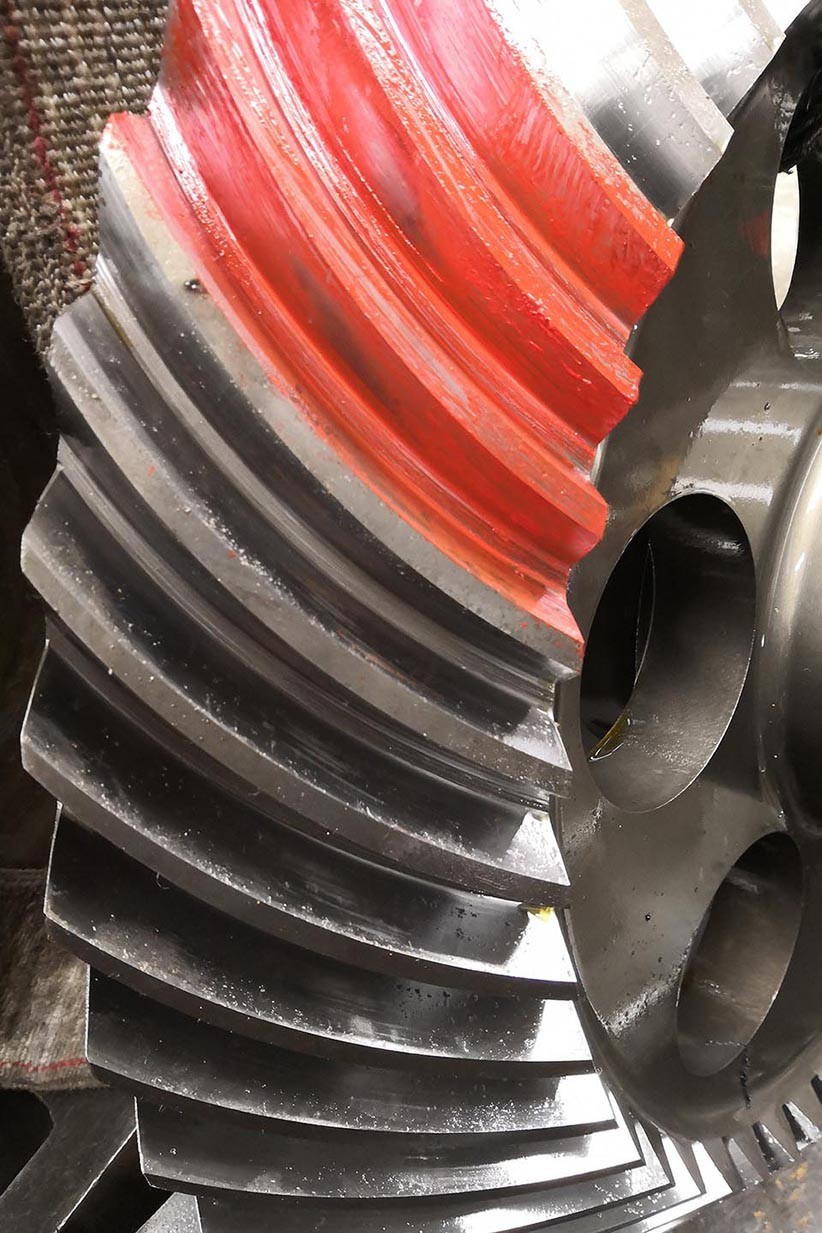

DP1.8 Los engranajes de bisel espiral de tipo Gleason para cajas de engranajes
1) Descripción del engranaje esférico espiral
El engranaje esférico es un engranaje esférico con ángulo helicoidal de dientes curvos oblicuos.
2) Características de los engranajes en espiral.
a) El engranaje esférico es complejo de fabricar en comparación con el engranaje esférico recto.
b) El engranaje esférico en espiral ofrece mayor resistencia y menos ruido
c) Los engranajes pueden con una mayor relación de reducción
| Productos | Los engranajes de biselado en espiral con espinillas internas |
| Hecho a medida | √ |
| Tipo de perfil | SAE 4320/ 20CrNi2MoA |
| Fabricación | Refrijería de engranajes y rectificación de engranajes |
| Grillado de dientes de engranajes | √ |
| DP | 1.8 |
| Número de dientes (Z) | 36 y 48T |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 35° |
| Grado de precisión de los dientes | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
