| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB2207003 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Duración: | 503 mm | Ángulo de eje: | 90° |
|---|---|---|---|
| Módulo: | 6,5 | Diámetro exterior: | 119.07 |
| Dirección: | Mano derecha | Dureza: | 58-62 HRC |
| Resaltar: | Eje espiral derecho del engranaje cónico,módulo espiral del eje de engranaje 6,5 |
||

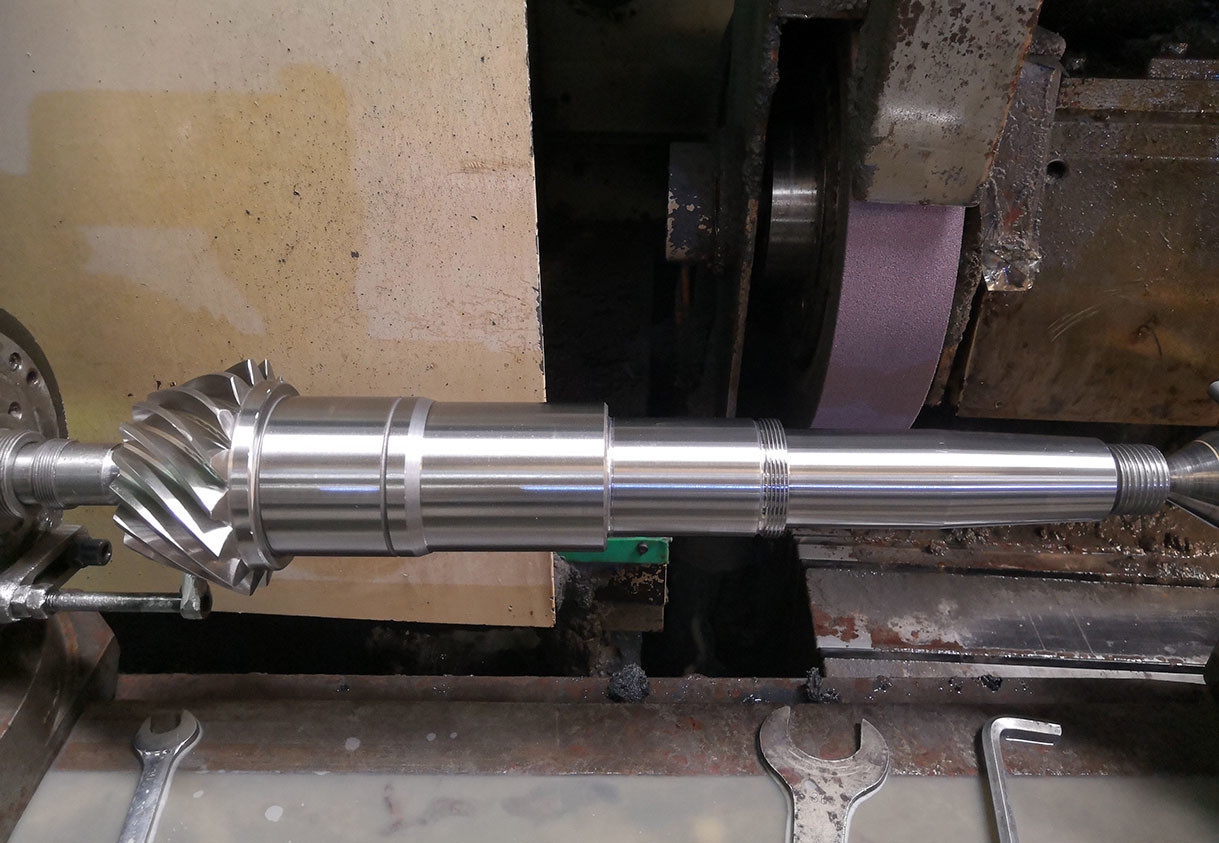

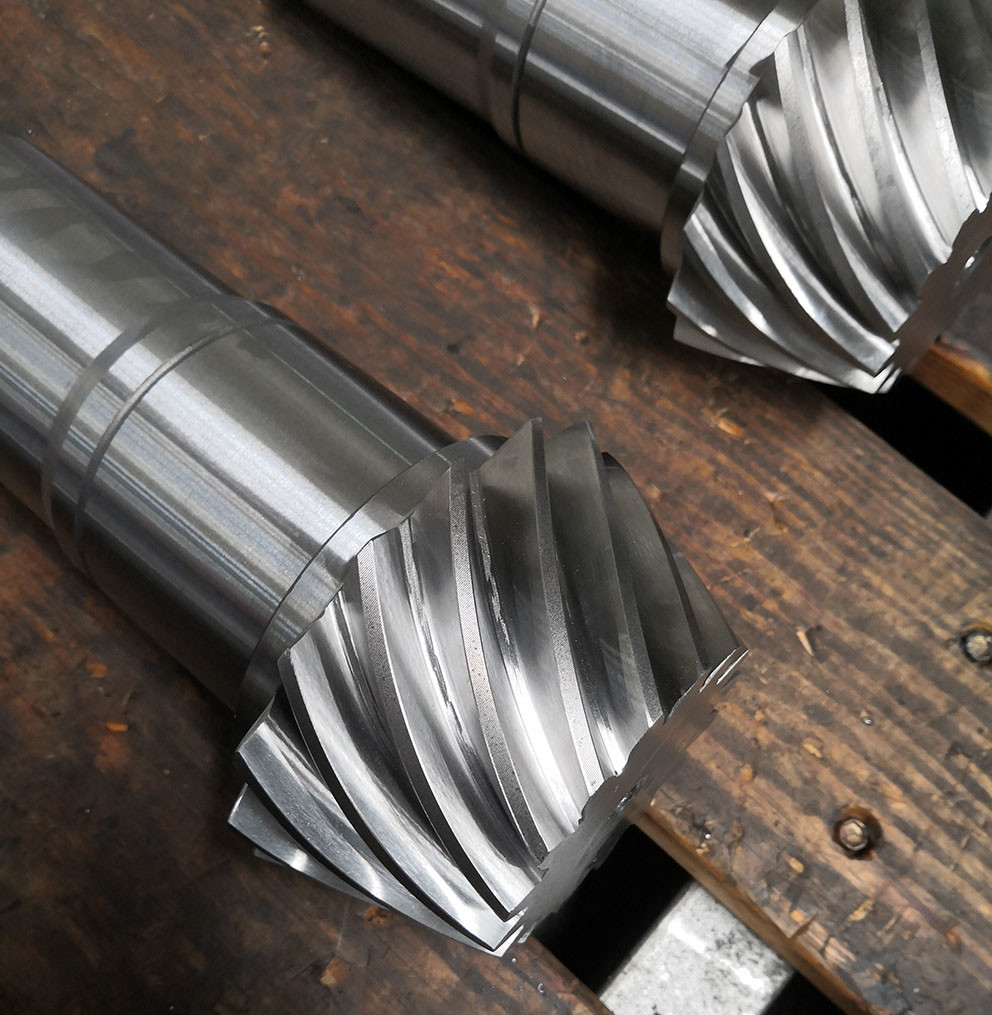

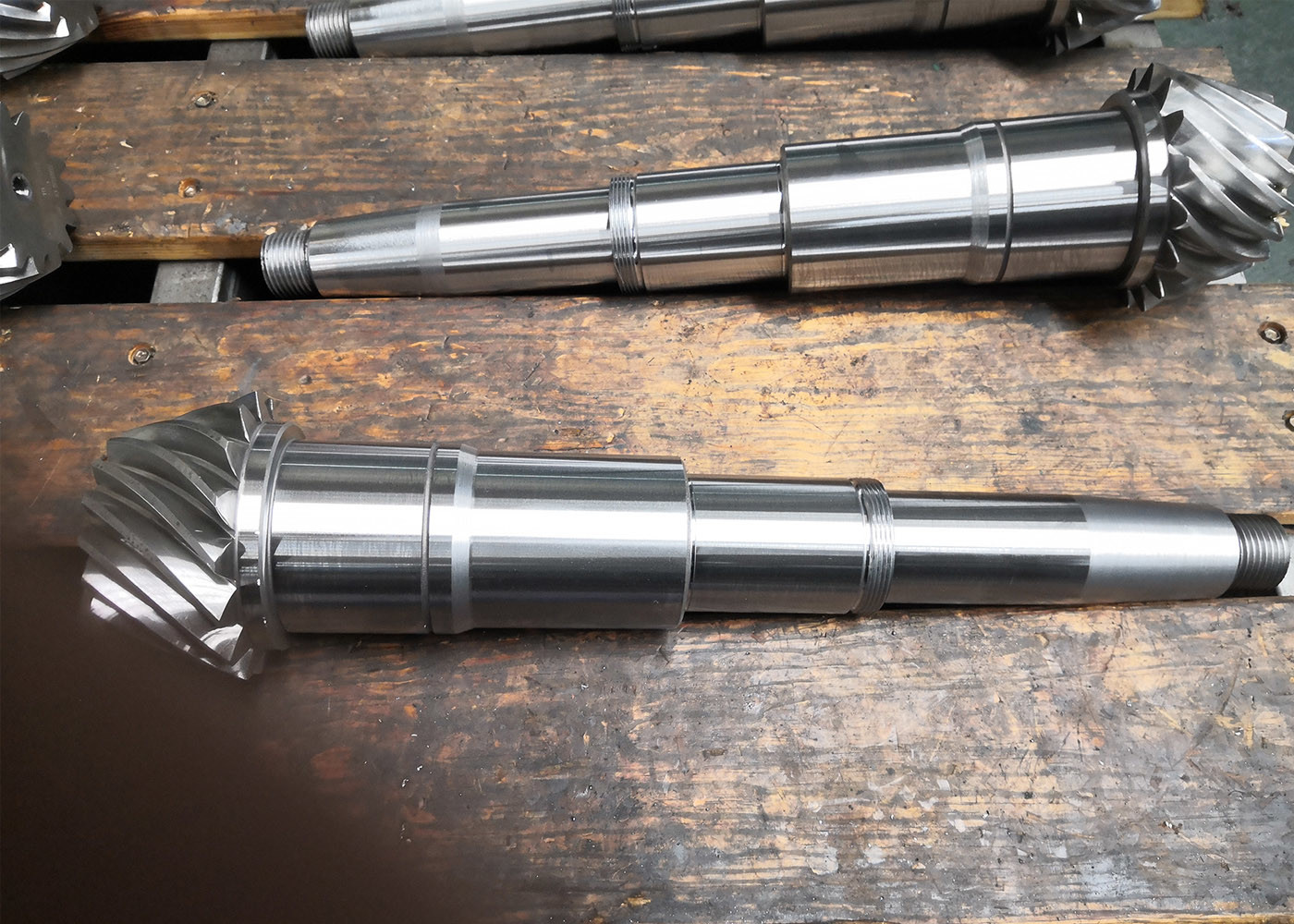

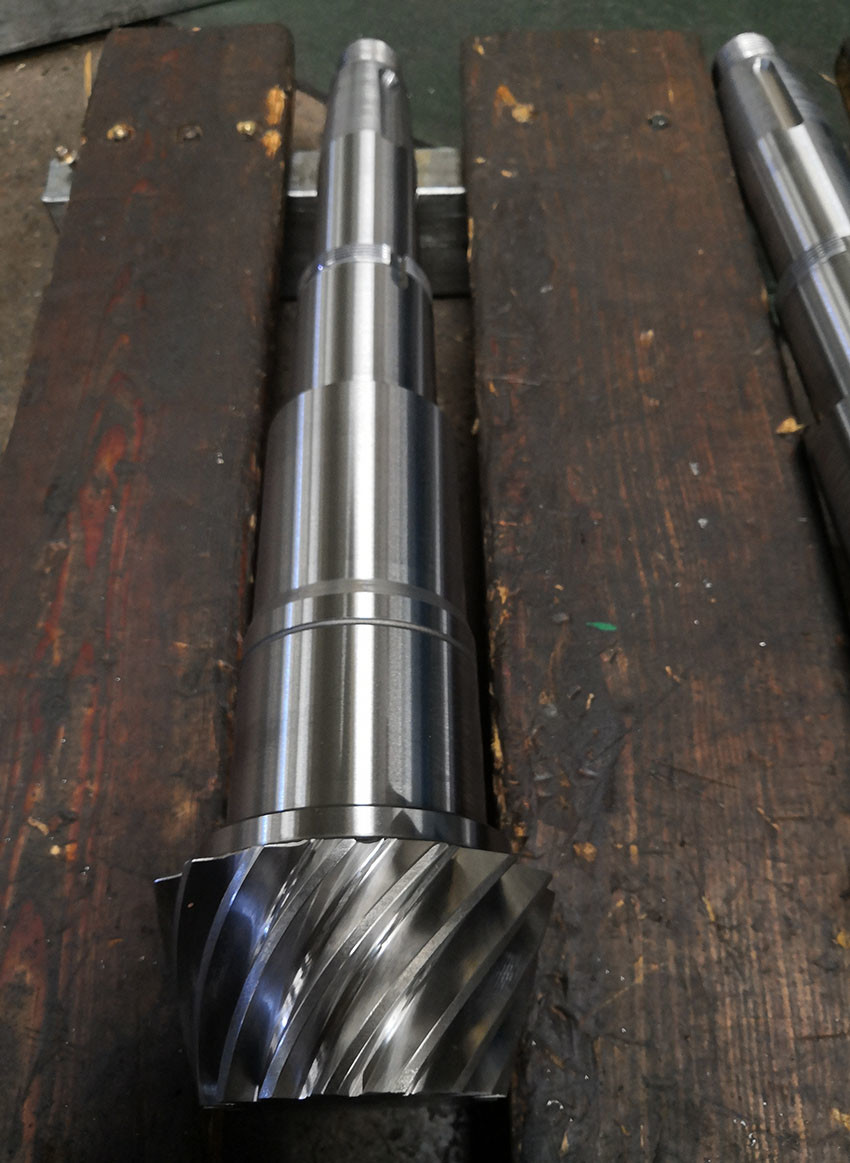

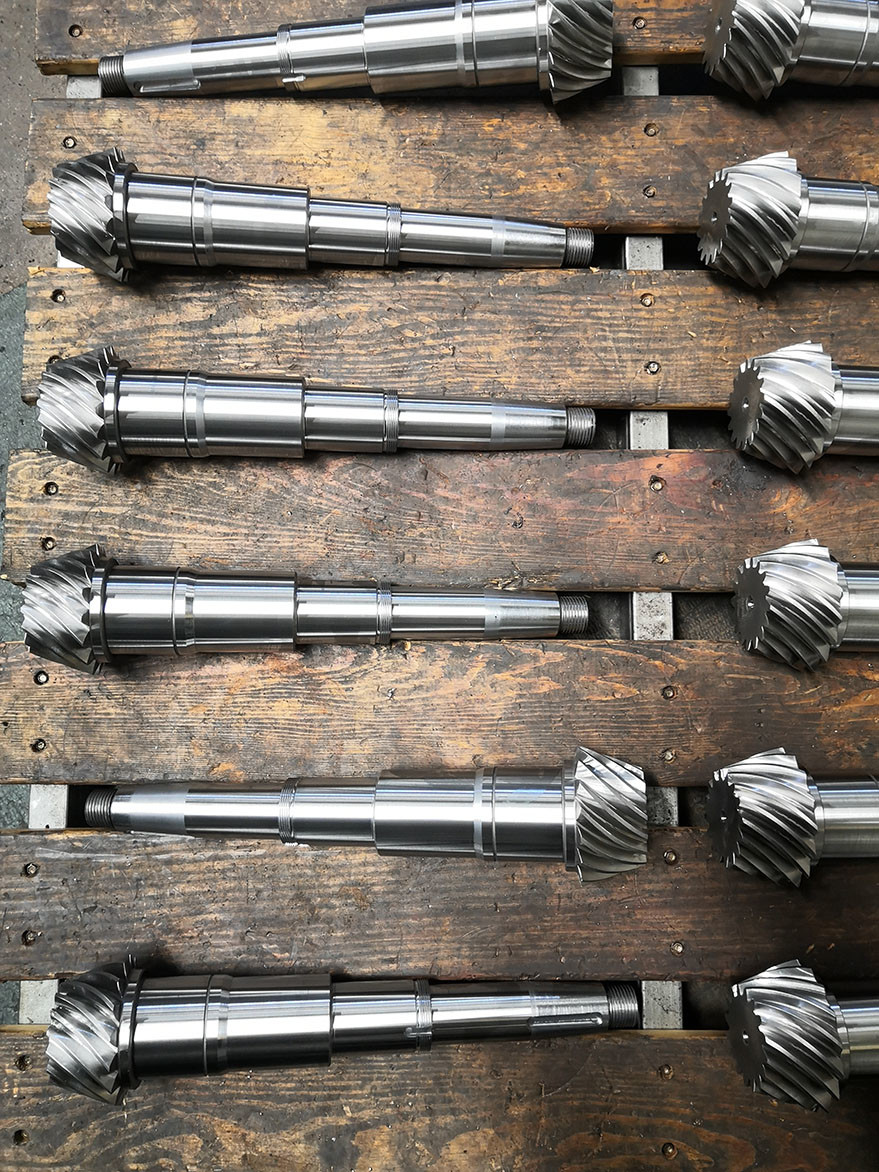

1) Descripción de los engranajes en espiral.
Este engranaje es de 6,5M 16T con una longitud total de 503mm
La rugosidad del eje es Ra 0.8
El diámetro de la punta es- ¿Qué quieres decir?07
2) Fabricación de engranajes de biselado en espiral
El material es Qenching y templado 260-280 HB
Tratamiento térmico de carburado 58-62 HRC
Profundidad de la capa endurecida 1,4-1,8 mm
Dureza del núcleo 35-42 HRC
Mejora de la calidad de la energía
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | 20CrMnTi |
| Fabricación de dientes de engranajes | Refrijería de engranajes y rectificación de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 6.5 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
