| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22081503 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Duración: | 503 mm | Ángulo de eje: | 90° |
|---|---|---|---|
| DP: | 3.907 | El material: | 20CrMnTi |
| Ángulo de echada: | 16°13 | Ángulo de la raíz: | 14° 51' |
| Resaltar: | Eje de engranaje espiral Gleason de 6,5 módulos,Engranajes y ejes de transmisión |
||

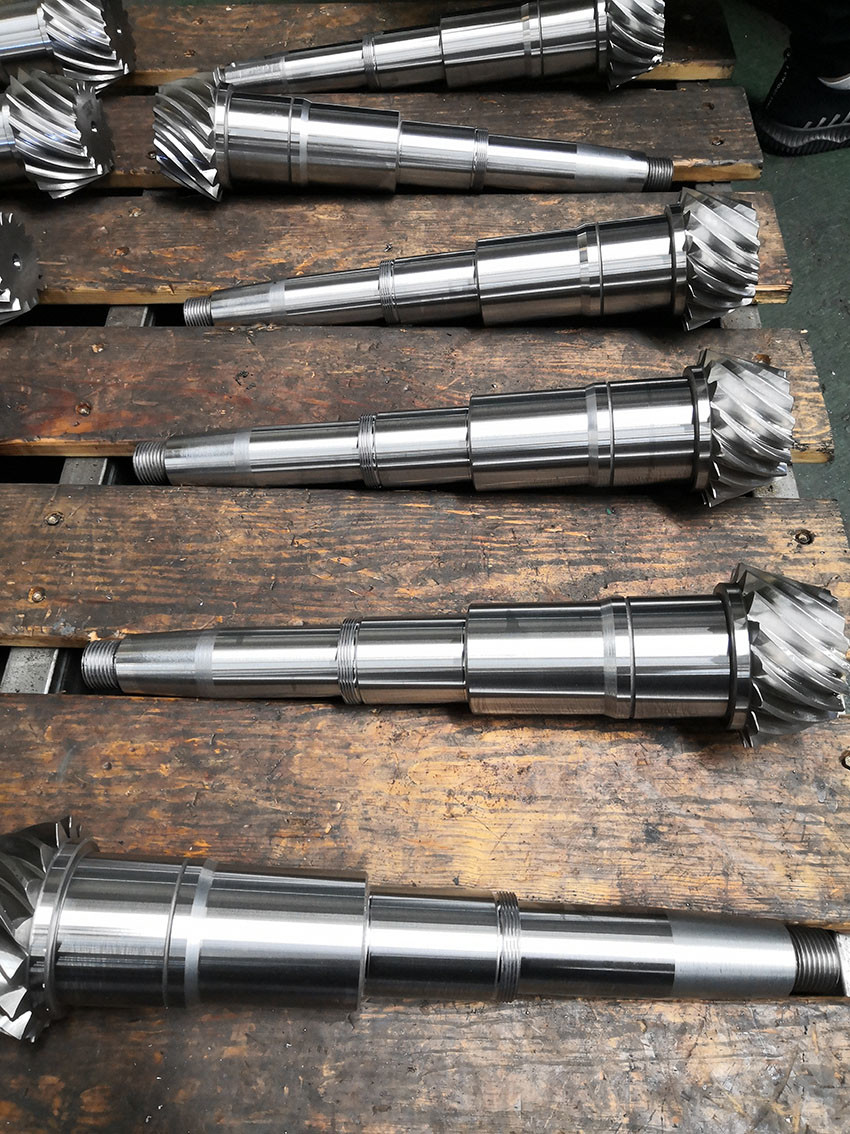

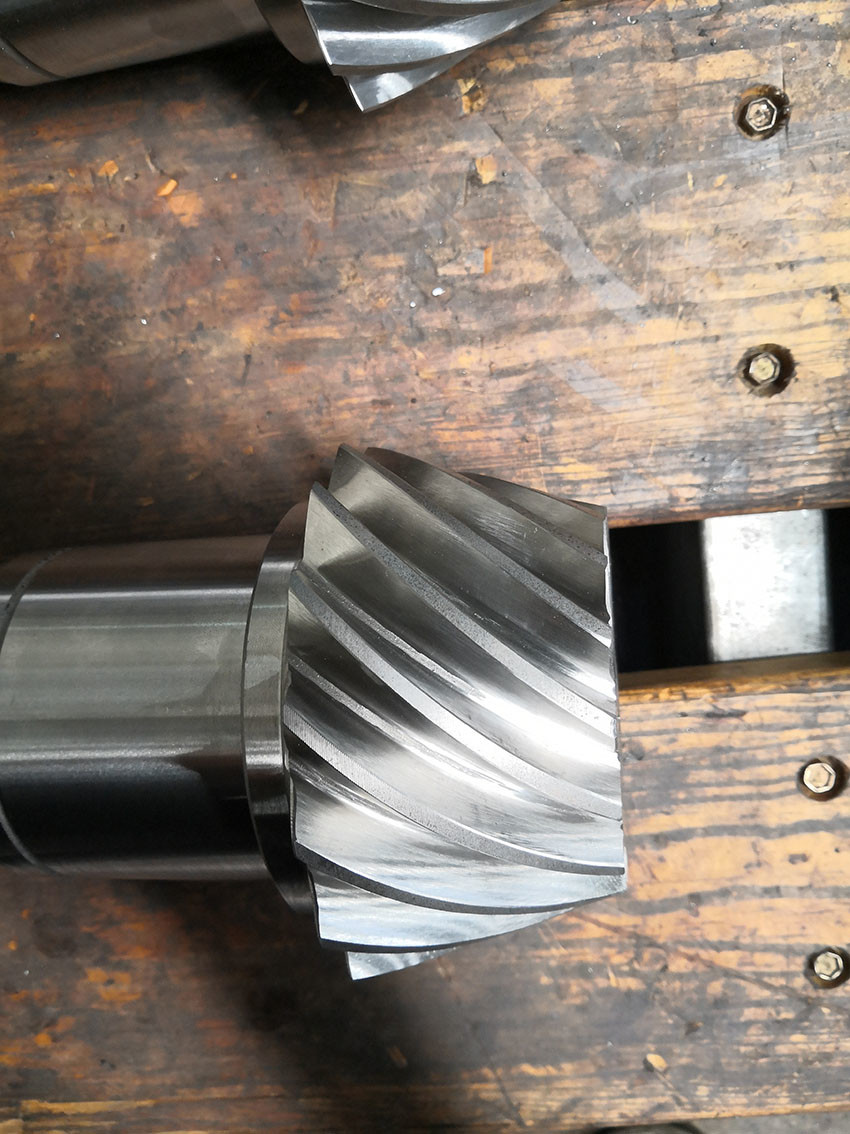

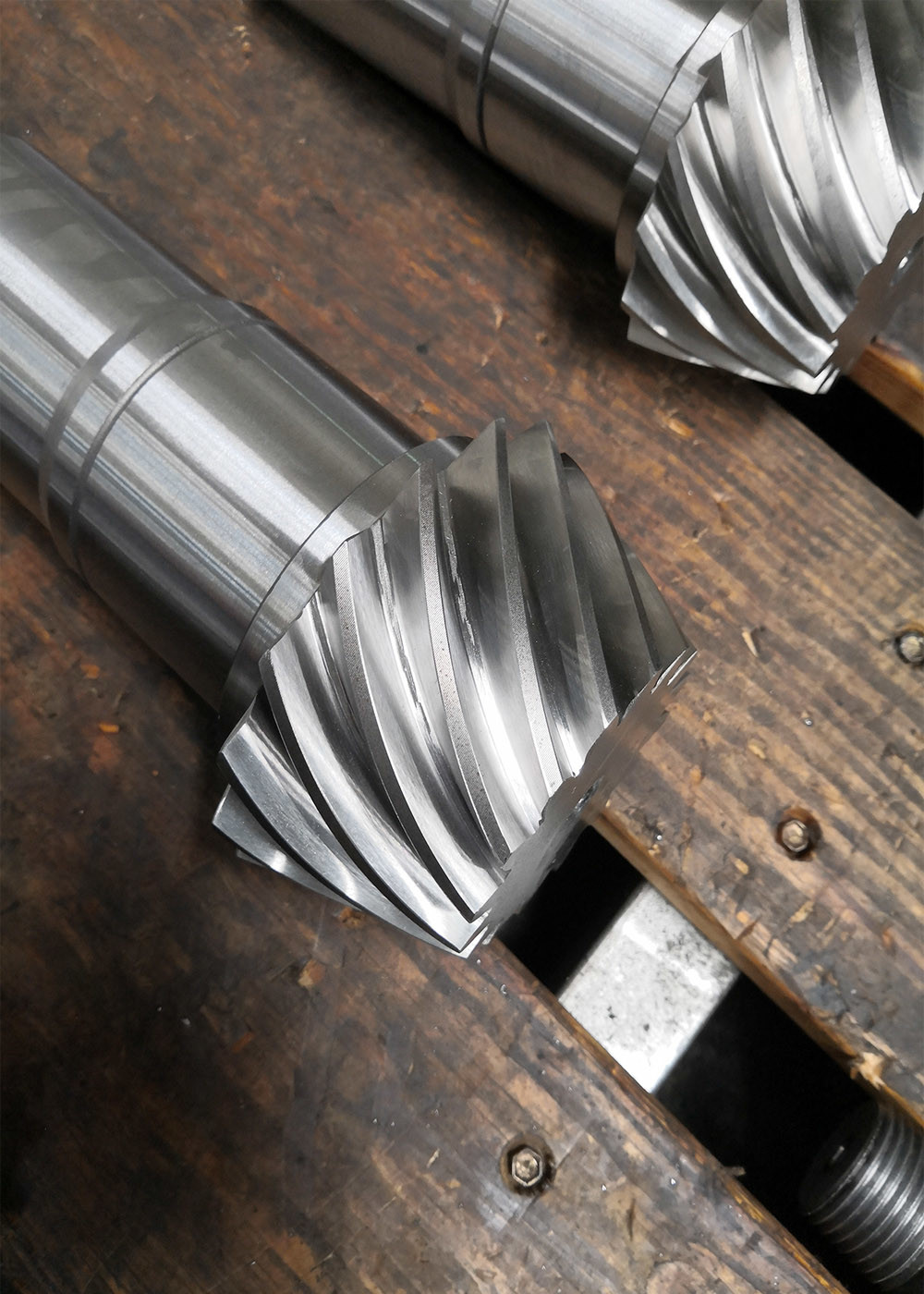

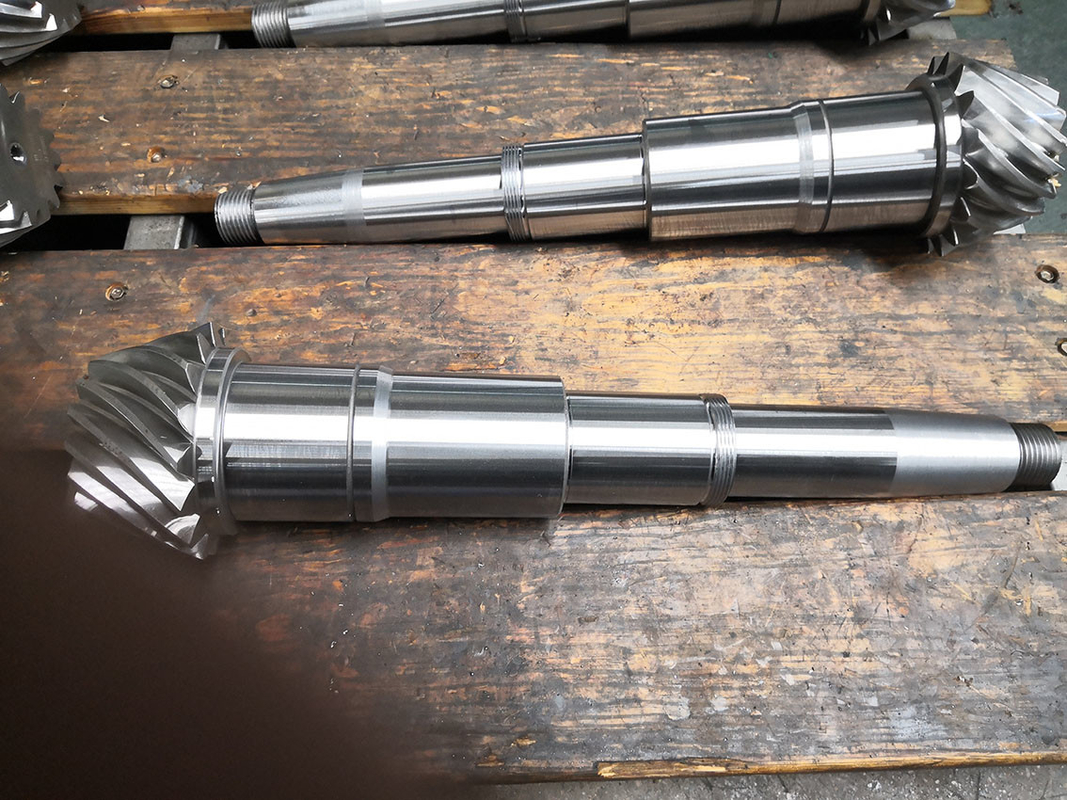

1) Descripción del eje del engranaje cónico en espiral
Este engranaje cónico en espiral es de 6,5 M 16 T con una longitud total de 503 mm
La rugosidad del eje es 0.8
El diámetro exterior es Φ119.07
2) Fabricación de engranajes cónicos en espiral
Materiales de la muestra 260-280 HB
Tratamiento térmico de cementación 58-62 HRC
Profundidad de la capa endurecida 1,4-1,8 mm
Durabilidad del núcleo 35-42 HRC
Fresado y rectificado de engranajes
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | 20CrMnTi |
| Fabricación de dientes de engranajes | Refrijería de engranajes y rectificación de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 6.5 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
