| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22081503 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Diámetro exterior: | 630 mm | Ángulo de eje: | 90° |
|---|---|---|---|
| DP: | 2.54 | El material: | 17CrNiMo6 |
| Ángulo de echada: | 57° 38' | Ángulo de la raíz: | 54'26' |
| Resaltar: | Engranaje cónico de Gleason de 10 módulos,Eje de engranaje de pulido de transmisión,Eje de engranaje de transmisión de 10 módulos |
||

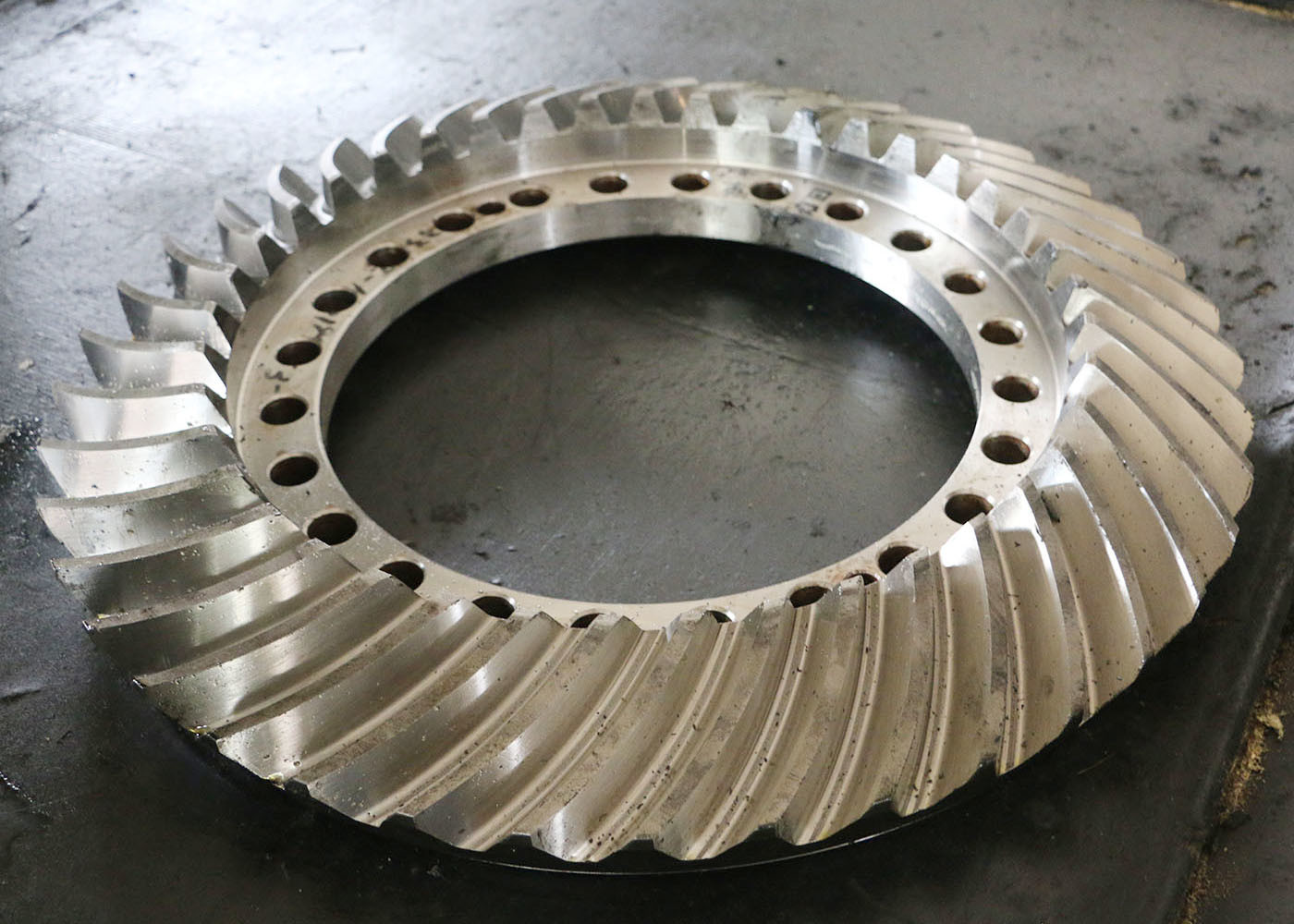

1) Descripción de los engranajes de biselado esprial
Los engranajes cónicos en espiral son engranajes cónicos con dientes helicoidales colocados en un ángulo de 90 grados.
Los dientes están diseñados con una ligera curvatura para proporcionar una mejor flexibilidad y tracción.
2) Características de los engranajes de bisel en espiral
Los engranajes cónicos en espiral están diseñados para aplicaciones que requieren alta velocidad y alta potencia de par.
Pueden ayudar a reducir los costes del consumidor al proporcionar un rendimiento duradero con una mínima necesidad de reparaciones
En el caso de los engranajes con esquinas en espiral, no es necesario desplazarse y se reduce significativamente el riesgo de sobrecalentamiento.
Los dientes curvos y la tracción más profunda entre esos dientes aseguran una mayor disponibilidad de activos para mejorar la flexibilidad
rendimiento y prolongación de la vida útil del equipo.
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | 17CrNiMo6 |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Módulo | 10 |
| Grillado de dientes de engranajes | √ |
| Número de dientes (Z) | 58 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
