| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22082101 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Altura total: | 14 | Diámetro de la extremidad: | - ¿Qué quieres decir?17 |
|---|---|---|---|
| Ángulo de la hélice: | 35° | El material: | 20CrMo |
| Anchura de la cara: | 8 | Agujero interno: | Frente a la luz |
| Resaltar: | Tipo engranajes cónicos de Gleason del espiral de la transmisión,30T y 21T tuercen en espiral los engranajes cónicos,Tipo engranajes de Gleason de transmisión |
||

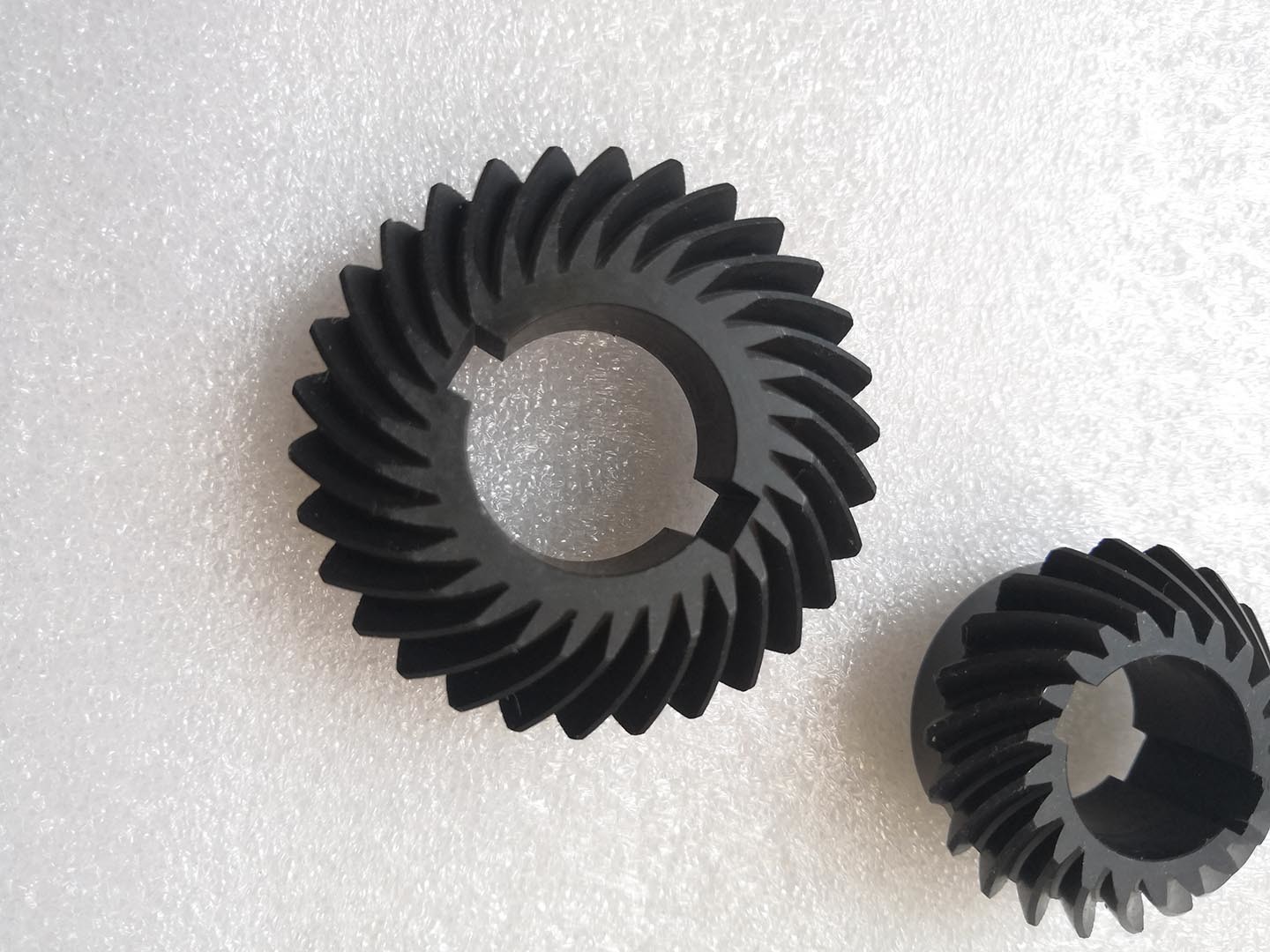

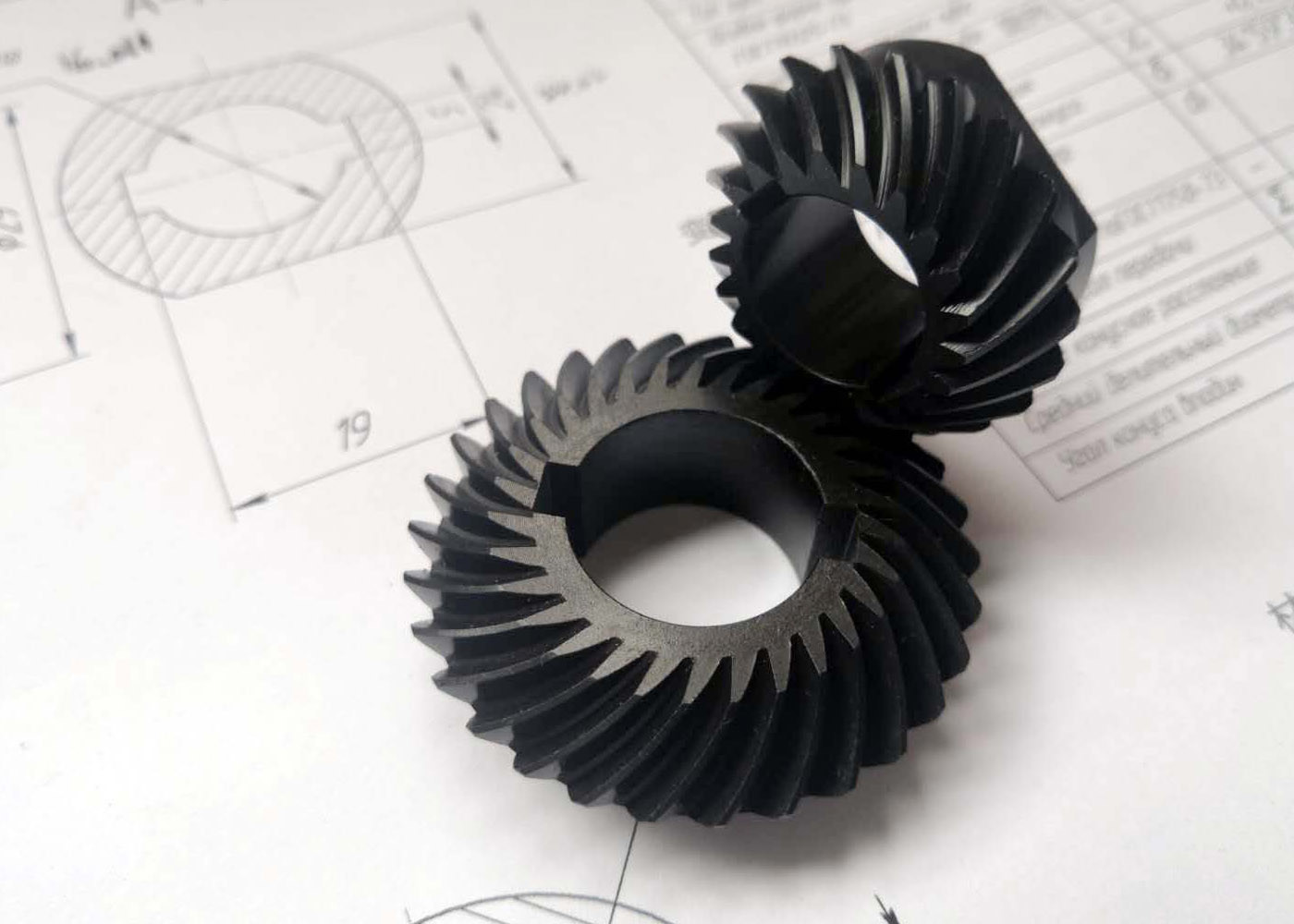

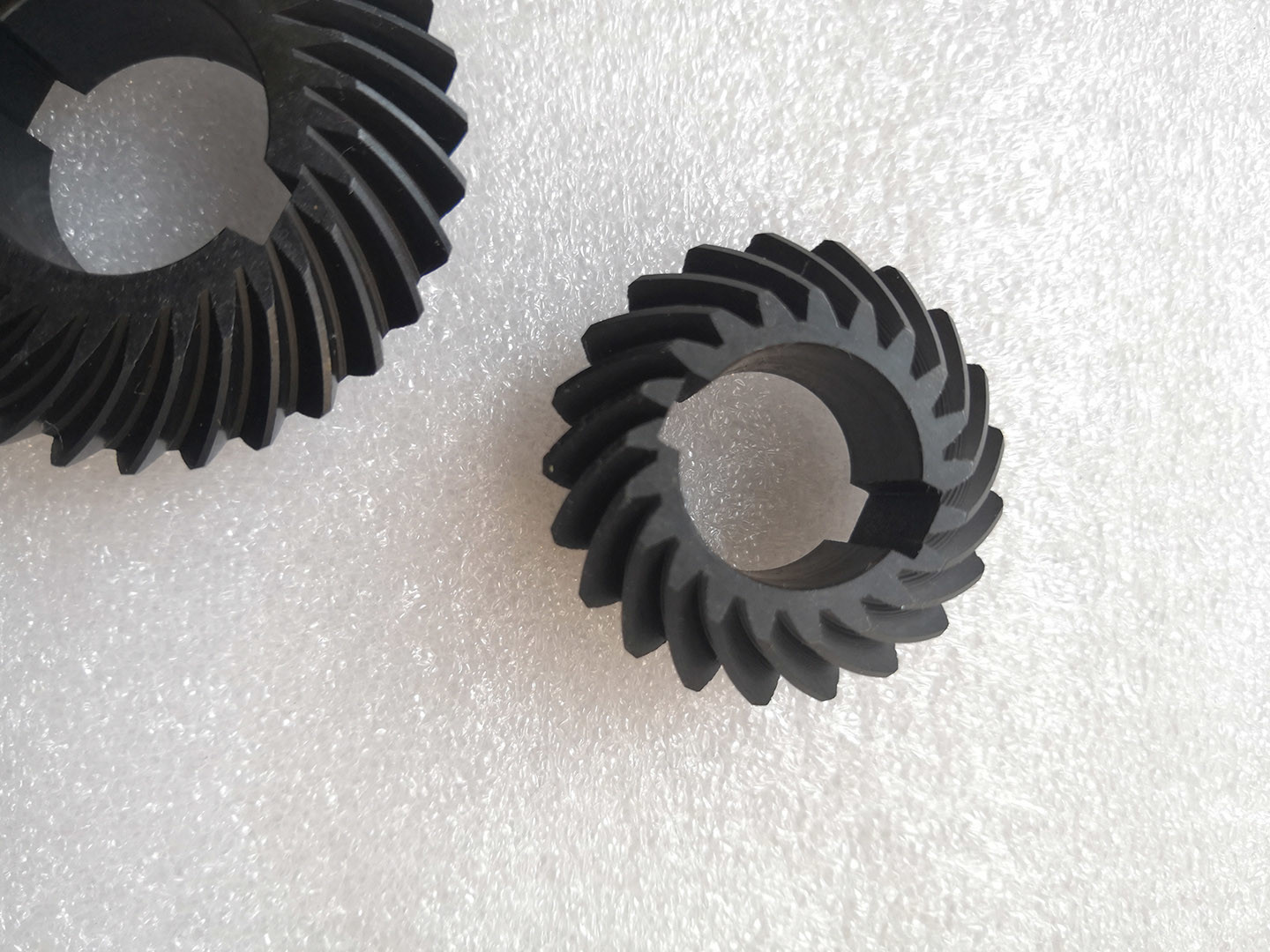

1) Descripción del conjunto de engranajes de bisel en espiral
Los engranajes de biselada en espiral pueden fabricarse como tipos Gleason (arco circular con profundidad de dientes no constante),
Tipos Oerlikon y Curvex (arco circular con profundidad de dientes constante), Klingelnberg Cyclo-Palloid
(Epicicloide con profundidad de diente constante) o Klingelnberg Palloid.
En el caso de los engranajes en forma de hélice, los engranajes en forma de hélice tienen ventajas y desventajas respecto de sus primos de corte recto.
Los engranajes cónicos rectos se utilizan generalmente solo a velocidades inferiores a 5 m/s o, para engranajes pequeños, a 1000 rpm.
| Productos | Conjunto de engranajes de biselado en espiral |
| Hecho a medida | √ |
| El material | 20CrMo |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | 1.5 |
| Modulo (M) | |
| Número de dientes (Z) | 21/30 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
