| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22082102 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Altura total: | 14 | Diámetro de la extremidad: | Φ1882 |
|---|---|---|---|
| Ángulo de la hélice: | 35° | El material: | 20CrNi2MoA |
| Anchura de la cara: | 50 | Agujero interno: | Φ1650 |
| Resaltar: | engranajes cónicos espirales de gran tamaño 62T,Engranajes cónicos espirales de YIZGEAR,Los engranajes cónicos espirales fijaron el módulo 30 |
||
1) Capacidad de fabricación de engranajes en espiral
Módulo Gleason: 0,8 hasta 30
Tipo: tipo Gleason y Klingelnberg, prefiero el tipo Gleason
Diámetro máximo de engranaje: 2000 mm
Diámetro máximo del eje del piñón: 200 mm
Desarrollo interno y cálculo de resúmenes según el método Gleason
Entrega únicamente por conjunto
Siempre es mejor proporcionar distancias de montaje
Verificación de los rangos de contacto en las máquinas de prueba de Gleason
Mejora de las máquinas de acabado tras tratamiento térmico

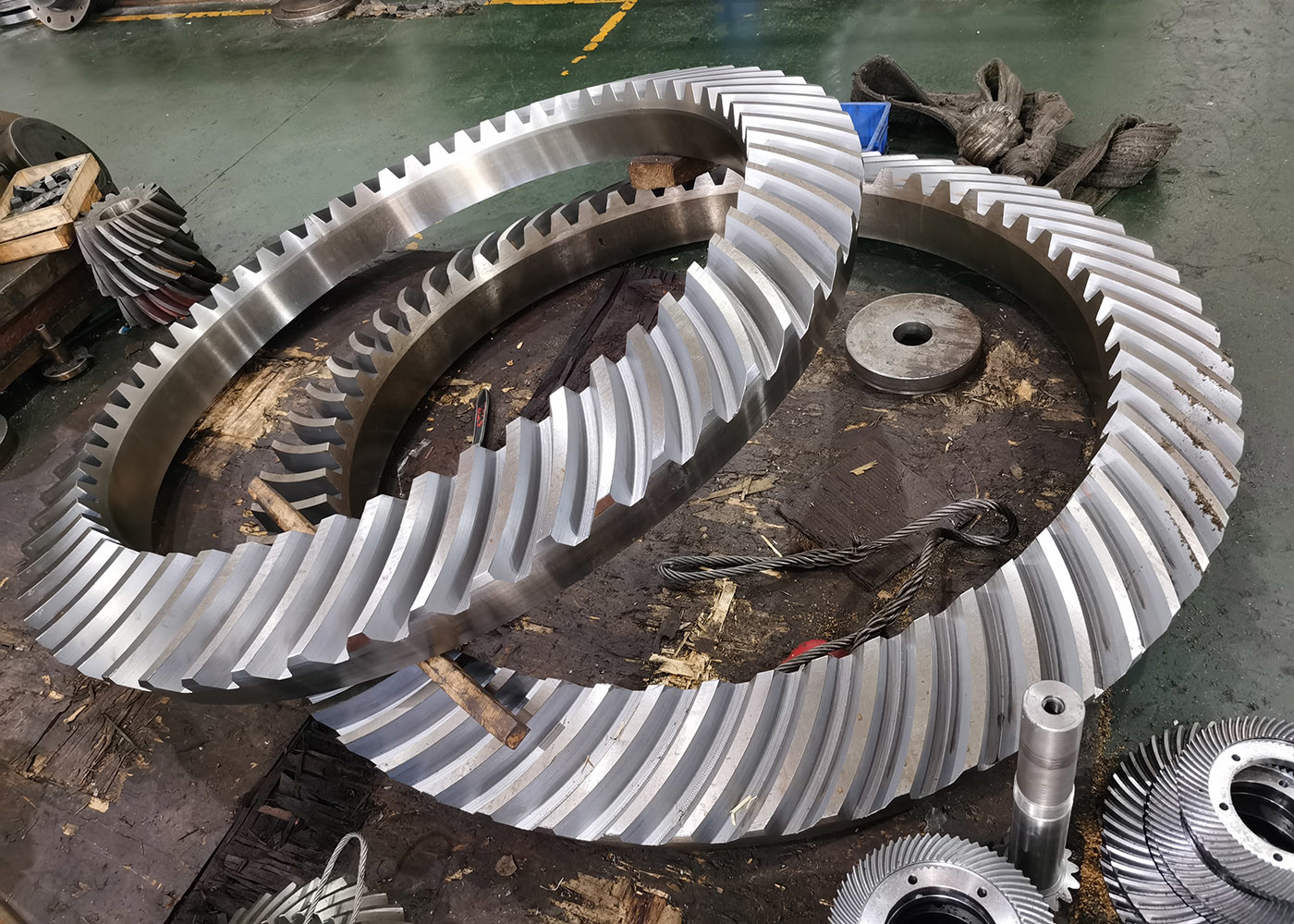

| Productos | Conjunto de engranajes de biselado en espiral |
| Hecho a medida | √ |
| El material | 20CrNi2MoA |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| DP | |
| Número de dientes (Z) | 62T |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 35° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
