| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22082107 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| DP: | 1.8 | Pitch Diameter: | Φ677.33 |
|---|---|---|---|
| Outer Diameter: | Φ688.85 | Ángulo de echada: | 53° 7' 48 ̊ |
| Face angle: | 54°25'43" | Face Width: | 127mm |
| Resaltar: | Engranaje cónico espiral de DP1.8 48T,Engranaje cónico del gleason de DP1.8 48T,Tipo engranaje cónico espiral de Gleason |
||

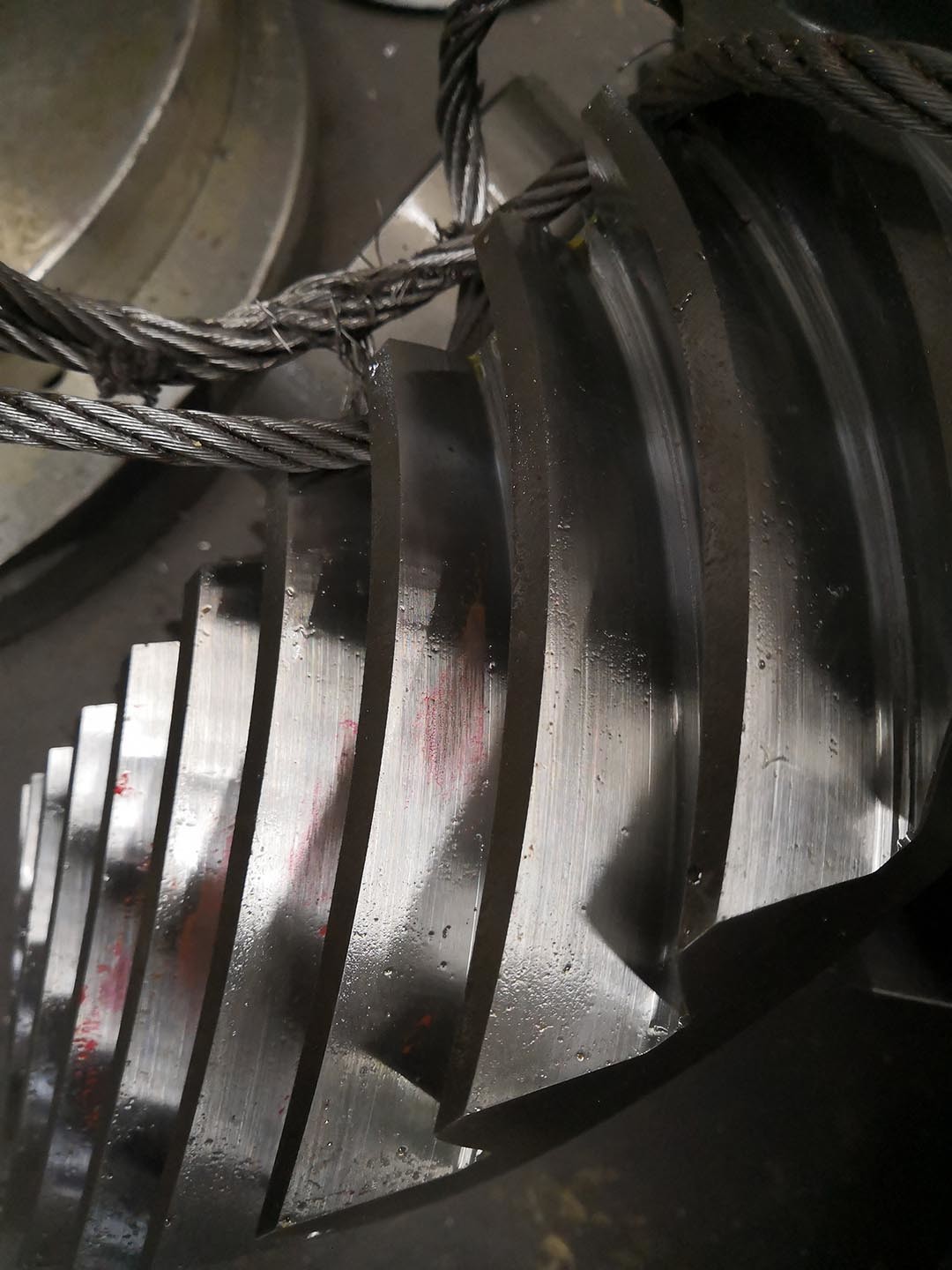

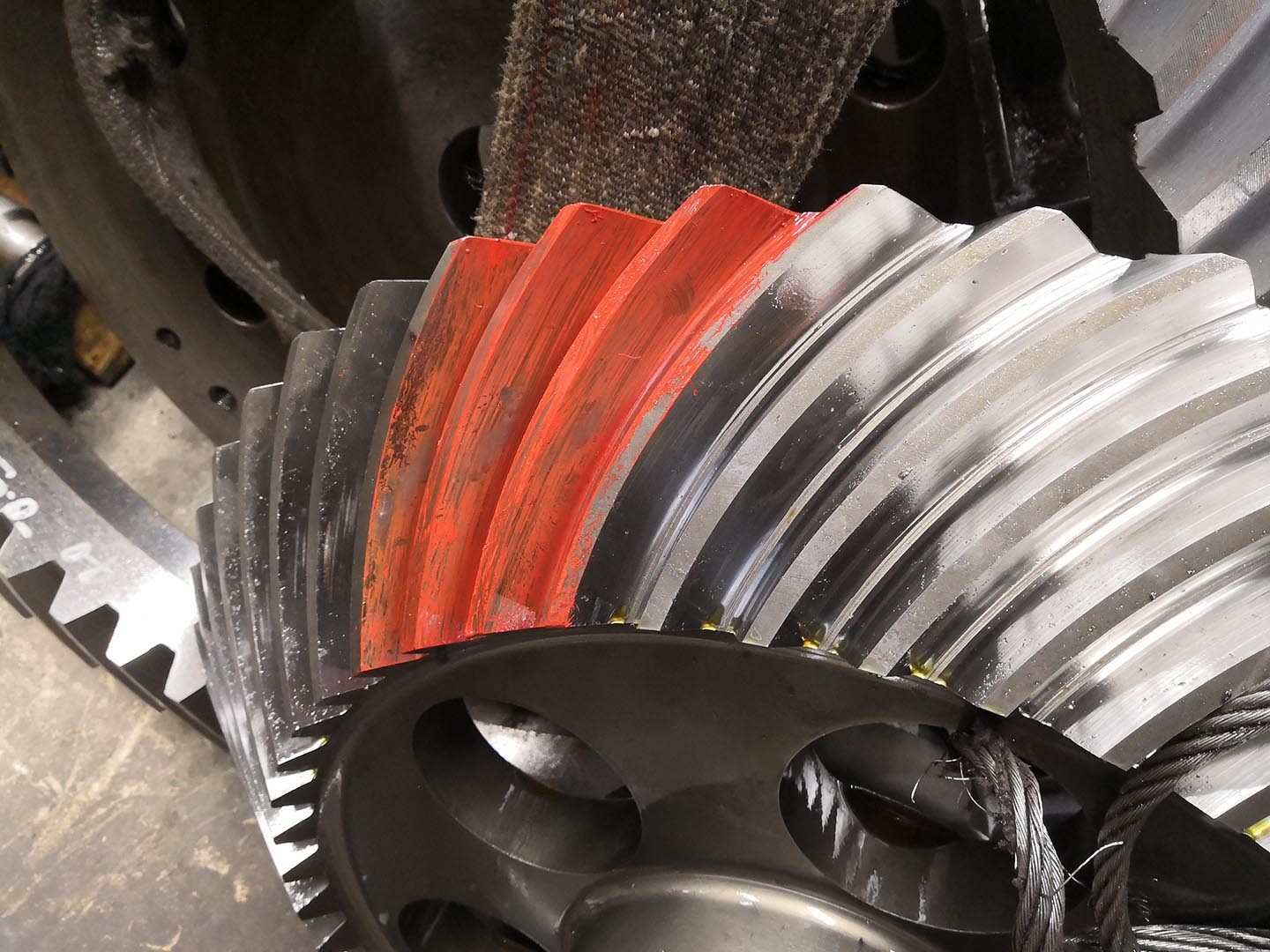

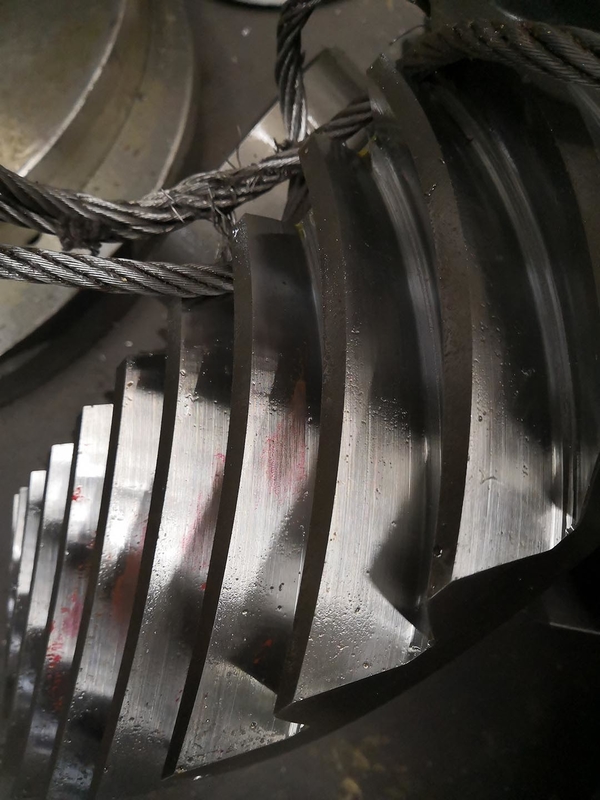

1) Características del engranaje de biselado en espiral
Los engranajes cónicos espirales tienen sus dientes formados a lo largo de líneas espirales.
El tipo de engranajes helicoidales en que los dientes están en ángulo; sin embargo, con los engranajes en espiral, los dientes también están curvos.
Los engranajes cónicos en espiral tienen una ventaja de resistencia, oscilación y nivel de ruido sobre los engranajes cónicos rectos.
La desventaja de los engranajes es que producen una carga de empuje axial.
Para su montaje se requieren una ubicación y un soporte firme.
| Productos | Conjunto de engranajes de biselado en espiral |
| Hecho a medida | √ |
| El material | SAE 4320/ 20CrNi2MoA |
| Fabricación de dientes de engranajes | Revestimiento de engranajes |
| DP | 1.8 |
| Número de dientes (Z) | 48 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 35° |
| Grado de precisión de los dientes | AGMA 10-11 Grado |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
