| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SS220082301 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $150.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Proceso de fabricación: | Ranure el pulido | Dureza: | 50-55 HRC |
|---|---|---|---|
| La rugosidad: | - ¿Por qué no?6 | Dureza del cobre: | 260 a 280 HB |
| Major Diameter: | 125 mm | Diámetro de menor importancia: | 112 mm |
| Resaltar: | Eje de engranaje de la tira de AISI 4140,Eje recto de acero de la tira de AISI 4140,Eje de engranaje echado a un lado recto de la tira |
||

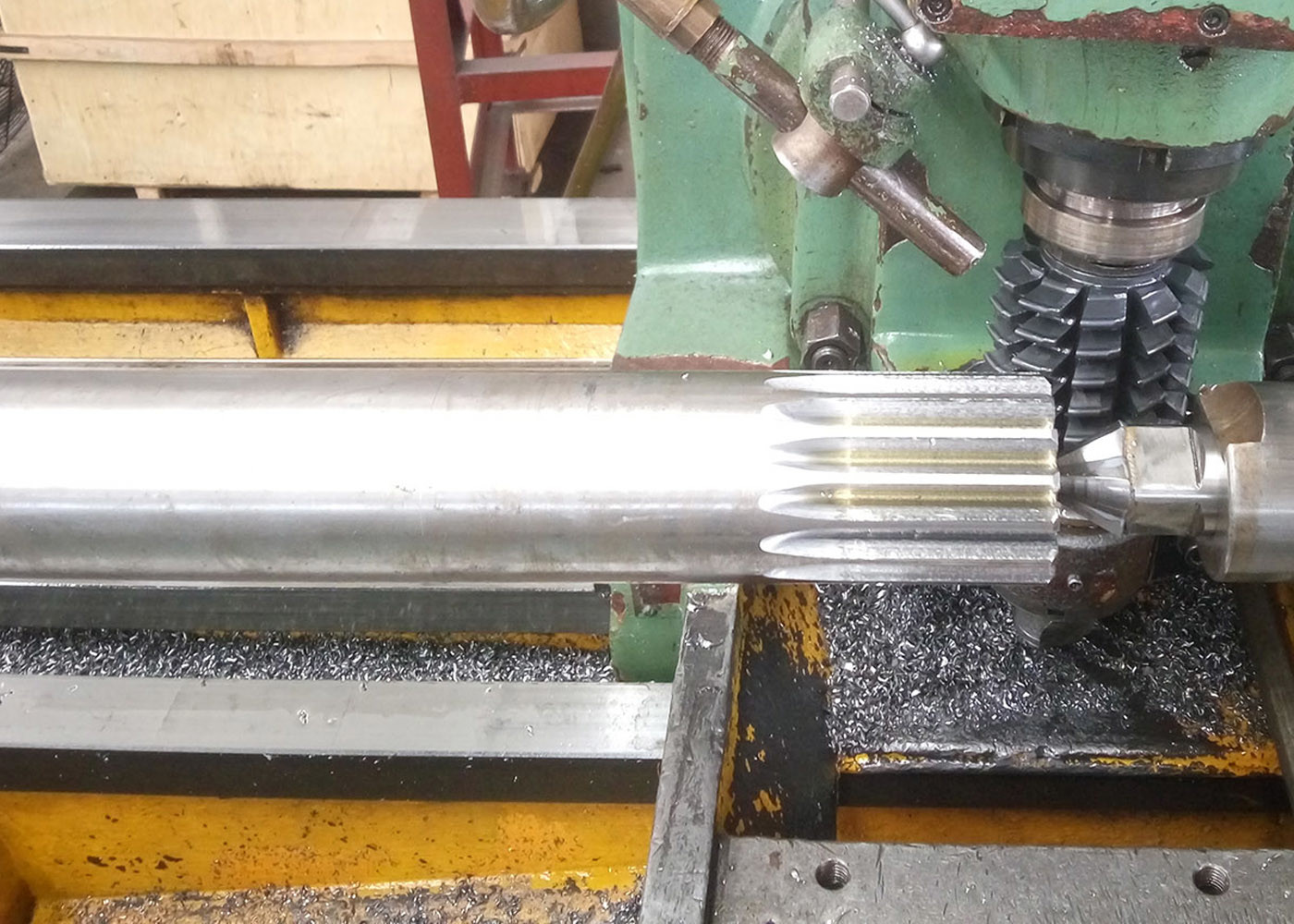

Eje estriado rectificado de acero AISI 4140 hecho a medida con estrías rectas
1) Descripción del eje estriado
Un eje estriado se caracteriza por las ranuras profundas, o estrías, cortadas a lo largo de toda la longitud del
material exterior. Las ranuras crean llaves salientes que encajan en cojinetes, orificios, engranajes o bujes emparejados específicamente
diseñados para acoplarse con las estrías del eje. En comparación con los ejes de transmisión más tradicionales, las
ranuras añadidas proporcionan resistencia a la rotación en aplicaciones anti-rotación. También se utilizan para transmitir par
tanto en aplicaciones de transmisión lineal como rotativa. En este blog, discutimos el funcionamiento, el material, la fabricación,
y los usos de los ejes estriados.
| Productos | Ejes estriados rectangulares |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Estría |
| Fabricación de dientes de engranaje | Fresado de estrías / Rectificado de estrías |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 30° |
| Ángulo de hélice (β) | |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
