| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SS22090302 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $300.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Ancho de línea: | 16 | Profundidad endurecida: | 1.1 ~ 1.5 mm |
|---|---|---|---|
| Tipo: | Espinilla paralela | Proceso de fabricación: | Ranure el pulido |
| Dureza: | 58-62 HRC | Major Diameter: | 112 |
| Resaltar: | Eje de engranaje paralelo rectangular de la tira,Eje de pulido de la tira de la transmisión de la tira,Piezas de la transmisión del eje de engranaje de la tira |
||

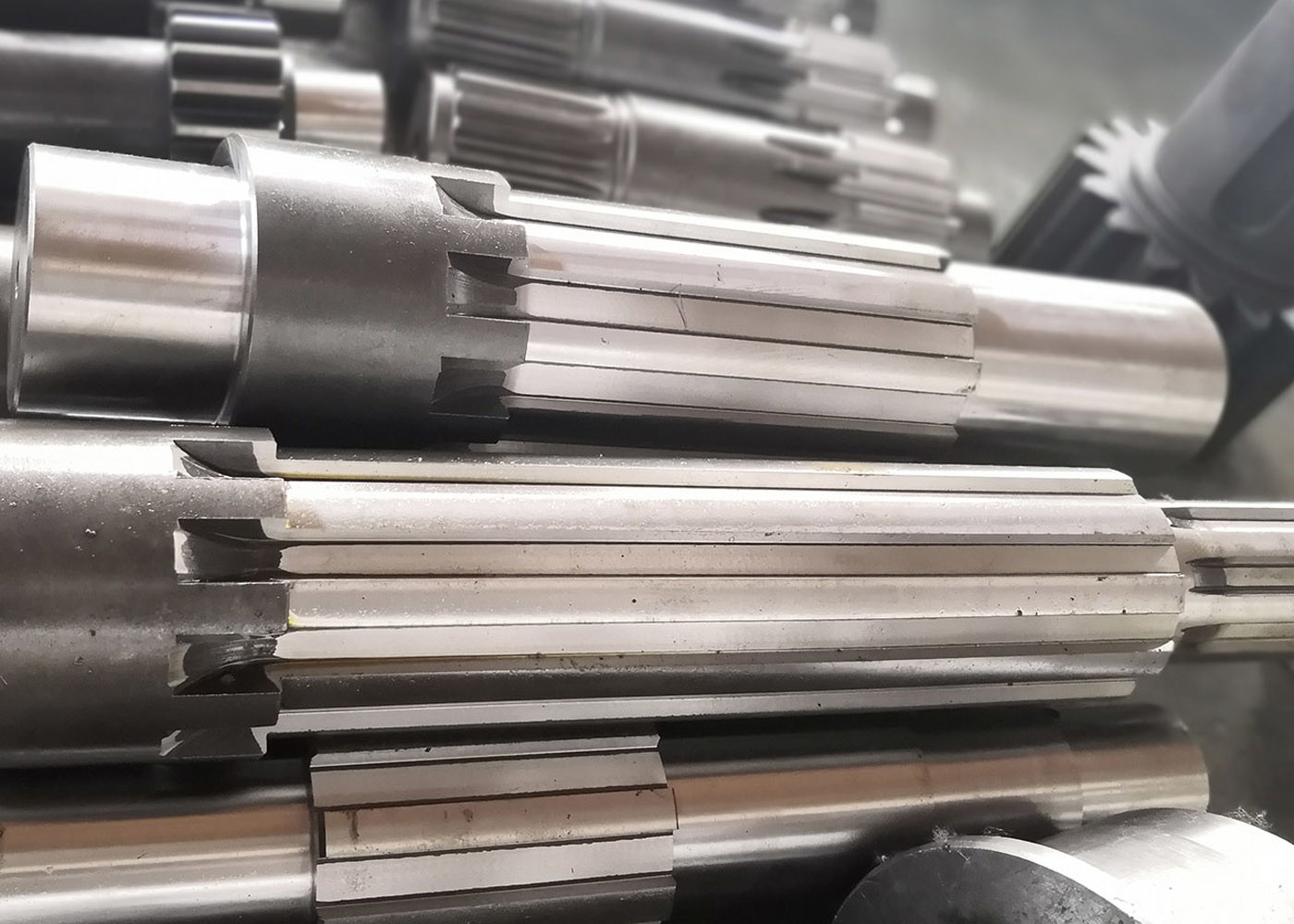

Piezas de transmisión Rectificado de estrías Ejes estriados paralelos rectangulares
1) Método de fabricación del eje estriado
El corte de estrías es el proceso de mecanizado de estrías internas o externas en ejes, engranajes y
otros componentes de transmisión de potencia mecánica,
que engranan con ranuras en una pieza de acoplamiento, lo que permite transmitir la potencia de uno a otro.
Las estrías se fabrican generalmente mediante el uso de tallado con fresa madre o corte con conformadora para dientes de estrías externos y
mediante conformación o brochado para dientes de estrías internos.
YIZHI MACHINERY fabrica estrías de precisión tanto internas como externas.
Contamos con un personal dedicado que fabrica e inspecciona sus proyectos de estrías.
| Productos | Ejes estriados rectangulares |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Estría |
| Fabricación de dientes de engranaje | Fresado de estrías |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 30° |
| Ángulo de hélice (β) | Personalizado |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
