Engranaje y piñón de la circunferencia
>
|
|
| Lugar de origen | China |
| Nombre de la marca | YIZGEAR |
| Número de modelo | GG22082301 |

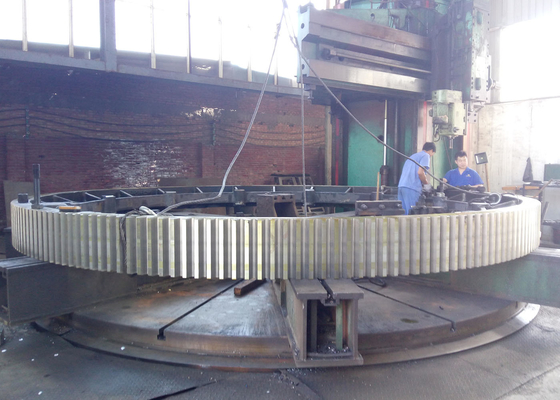

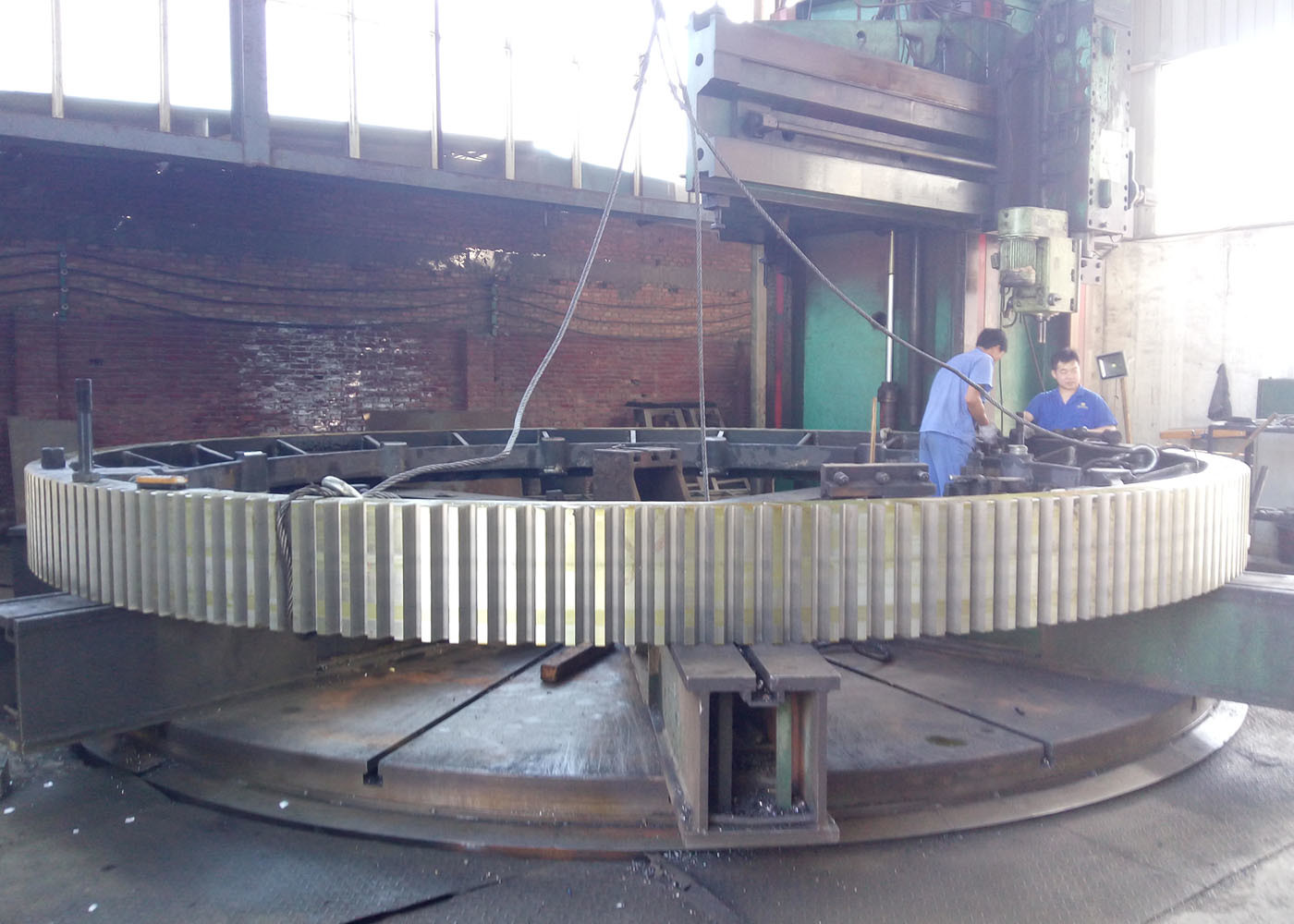

Engranajes de transmisión de acero fundido ZG42CrMo, engranajes de circunferencia de módulo 22
1) Descripción del engranaje de circunferencia
Un engranaje es una pieza de máquina circular giratoria que tiene dientes cortados o, en el caso de una rueda dentada o engranaje, insertados
dientes (llamados dientes), que engranan con otra pieza dentada (compatible) para transmitir (convertir) el par y la velocidad.
2) Datos técnicos del engranaje de circunferencia
Material: Acero forjado o acero fundido
Tallado de engranajes o fresado de engranajes
Módulo
Ángulo de presión
Ángulo de hélice
| Productos | Engranajes de circunferencia |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranajes cilíndricos |
| Fabricación | Fresado de engranajes/Tallado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | 22 |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | Personalizado |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Temple y revenido |
| Dureza superficial | 230-260 HB |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
