| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22082402 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| módulo: | 14.117 | Roughness del engranaje: | Ra 0.8 |
|---|---|---|---|
| Tratamiento térmico: | Carburación | Ángulo de echada: | 52°7'48 ̊ |
| Ángulo de la raíz: | 53° 25' 43" | Anchura de la cara: | 220 |
| Resaltar: | engranaje cónico 48T,Módulo helicoidal espiral del engranaje 14,117 |
||

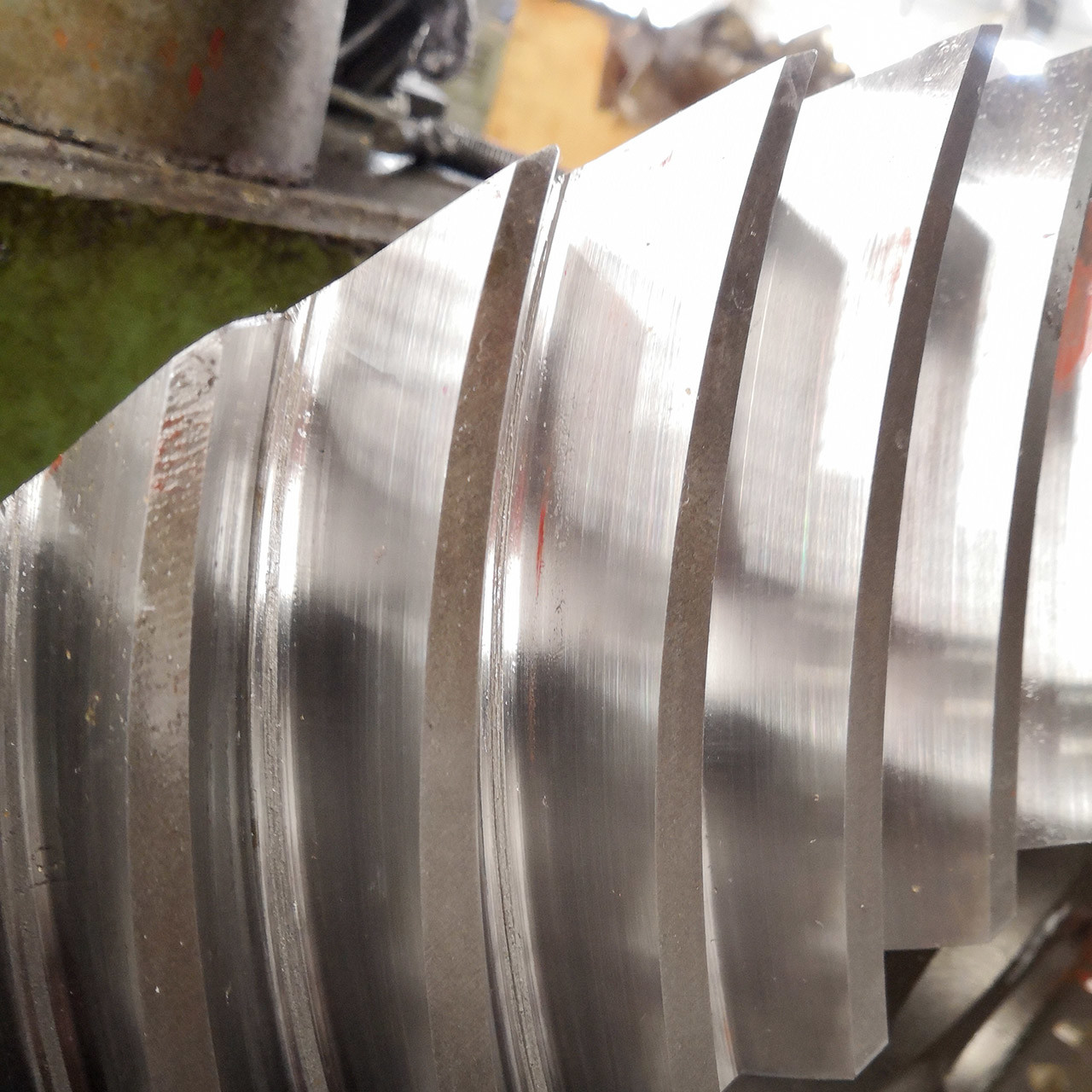

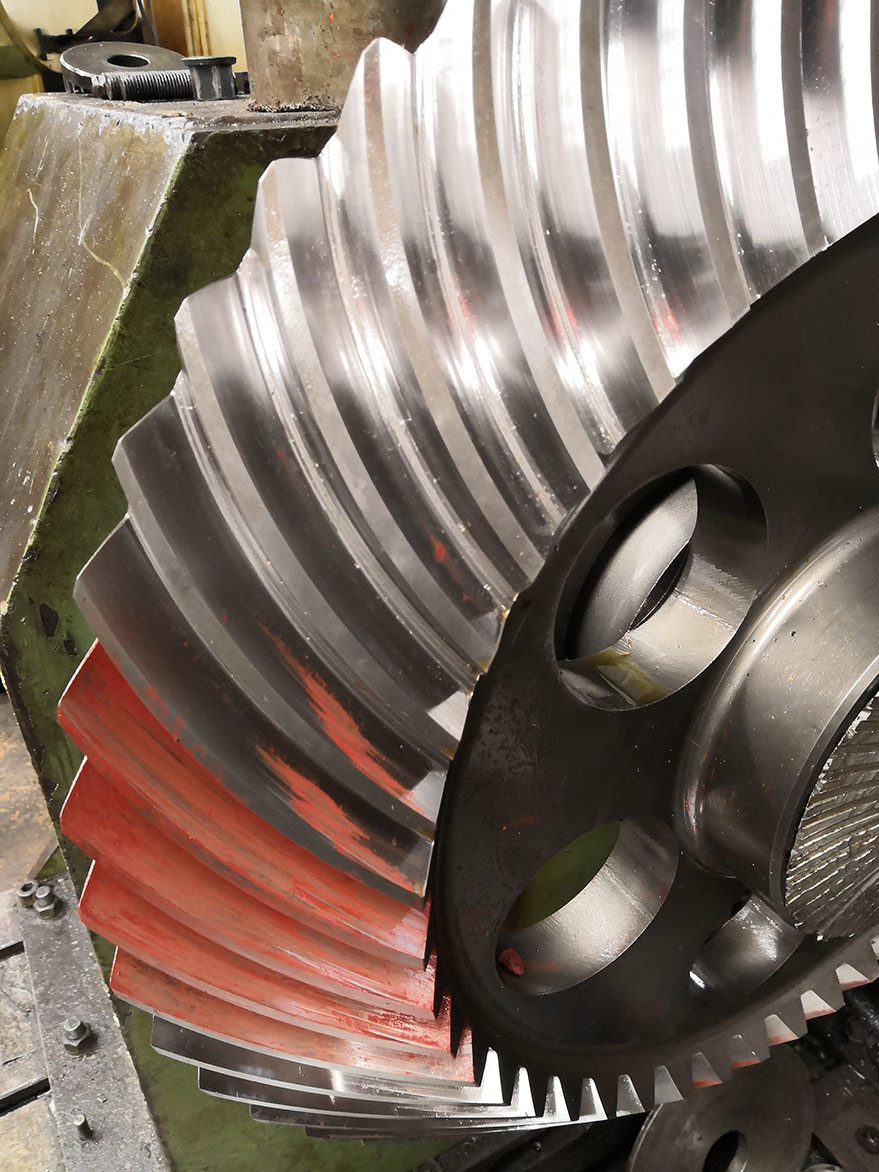

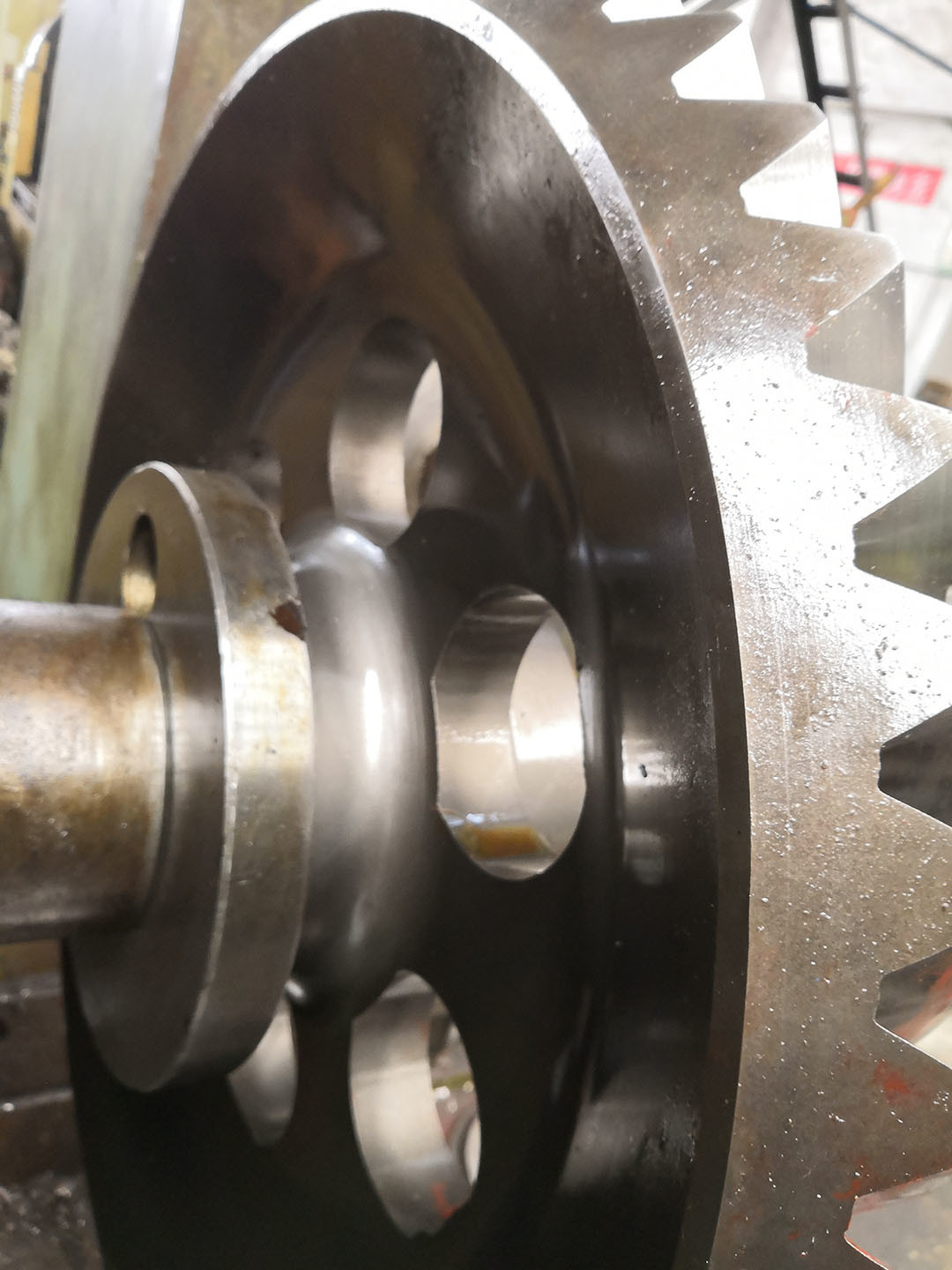

1) Descripción de los Engranajes Cónicos Espirales
Los engranajes cónicos espirales son engranajes cónicos con dientes helicoidales.
La aplicación más importante de esta transmisiónes en aplicaciones, similar al diferencial de un coche,
donde el ángulo de transmisión se desplaza 90 grados.
El diseño en espiralproduce menos vibración y ruido que el modelo recto convencional o el engranaje de corte recto con dientes rectos.
2) Características del Engranaje Cónico Espiral
Un engranaje cónico espiral tiene dientes cortados en forma helicoidal, siendo la superficie de paso cónica.
Esto resulta en una reducción del ruido y la vibración a través del engrane gradual de los dientes espirales con el
contacto comenzando en un extremo de un diente de engranaje y extendiéndose progresivamente a través de toda la cara del diente.
| Productos | Juego de Engranajes Cónicos Espirales |
| Hecho a medida | √ |
| Material | SAE 4320/ 20CrNi2MoA |
| Fabricación de Dientes de Engranaje | Fresado de Engranajes y Rectificado de Dientes de Engranaje |
| Rectificado de Dientes de Engranaje | √ |
| Módulo (M) | 14.117 |
| Número de Dientes (Z) | 37 |
| Ángulo de Presión (α) | 20° |
| Ángulo de Hélice | 35° |
| Grado de Precisión | ISO 6- 7 Grado |
| Tratamiento Térmico | Cementación |
| Dureza de la Superficie | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipo de Producción
Proceso de Producción
Forja Mecanizado Corte
Tratamiento Térmico Rectificado Inspección
