Inicio > Productos> Eje de engranaje de la tira> DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior

DIN 5482 Involute Spline Shaft Splined Shaft ISO 6-7 Grade for Superior Heat Treatment
DIN 5482 Involute Spline Shaft Splined Shaft ISO 6-7 Grade for Superior Heat Treatment
Informacion basica
Lugar de origen: China
Nombre de la marca: YIZGEAR
Número de modelo: SS220090301
Cantidad de orden mínima: 5 pedazos
Precio: $150.0/Piece
Detalles de empaquetado: Cajón de la madera contrachapada
Tiempo de entrega: 55 días
Condiciones de pago: L/C, T/T, Western Union, D/P
Capacidad de la fuente: 1000 pedazos/mes
Mejor precio Contactar ahora
Información detallada
Fabricación: Ranure el pulido Dureza: 58-62 HRC
La rugosidad: Ra 0,8 ~ 1.6 Ancho de línea: 8
Major Diameter: 125 mm Diámetro de menor importancia: 118M M
Resaltar:

Eje espiral de la tira del estruendo 5482

,

Eje espiral de la tira del ISO 6

,

Eje ranurado del estruendo 5482

Descripción de producto

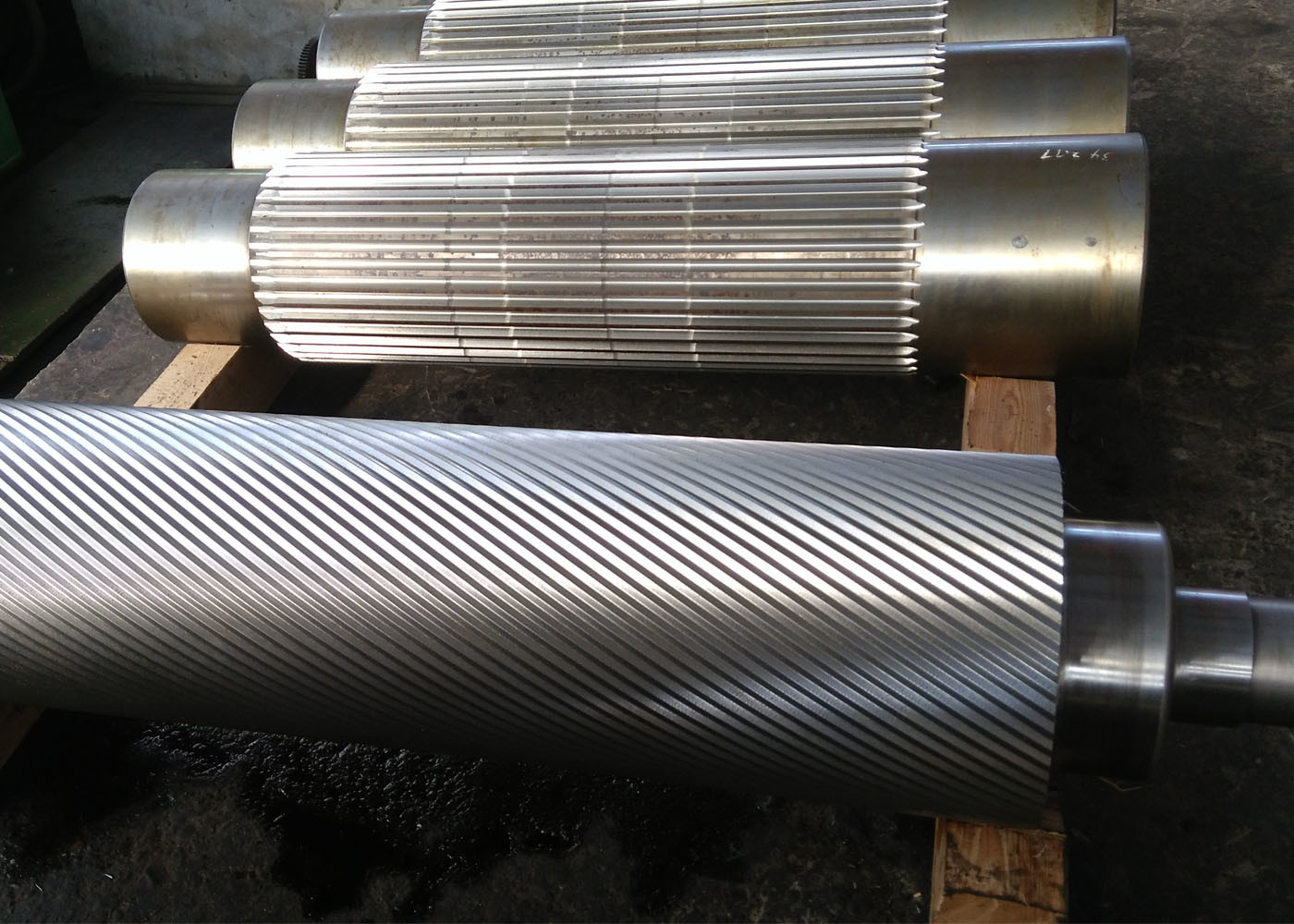

Eje estriado estriado involuta DIN 5482 hecho a medida, eje de entrada

1) Tipos de estrías involutas

Las estrías involutas presentan dientes cortos y espaciados uniformemente que permiten una mayor resistencia con una distribución de tensión más centrada.

Son uno de los tipos de eje estriado más utilizados debido a su tendencia a autocentrarse, su mayor resistencia estructural,

y la facilidad con la que se pueden ajustar a una variedad de dimensiones.

Los tipos disponibles incluyen:

a) Estrías involutas de diámetro mayor

b) Estrías involutas de raíz de filete

c) Estrías involutas de raíz plana

Productos Eje estriado involuta
Hecho a medida √
Tipo de perfil de engranaje Estría
Fabricación de dientes de engranaje Fresado de estrías/Rectificado de estrías
Rectificado de dientes de engranaje √
Módulo (M) Personalizado
Número de dientes (Z) Personalizado
Personalizado 30°
Ángulo de hélice (β) Personalizado
Grado de precisión de los dientes Grado ISO 6-7
Tratamiento térmico Cementación
Dureza superficial 58-62 HRC



COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 0

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 1DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 2DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 3

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 4DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 5DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 6

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 7

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 8DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 9DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 10DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 11

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 12

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 13DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 14DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 15

DIN 5482 Eje de línea envuelta Eje de línea envuelto Clase ISO 6-7 para un tratamiento térmico superior 16
