| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SS22090301 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $50.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Addendum: | 1.5 | "pie de diente": | 2.7 |
|---|---|---|---|
| Dureza: | 58-62 HRC | Major Diameter: | 69 |
| Diameer menor: | 60.03 | Ángulo de presión: | 30° |
| Resaltar: | Eje espiral de la tira del acero de aleación,ANSI B92.1 del eje impulsor del engranaje,Eje impulsor del engranaje espiral de la tira |
||

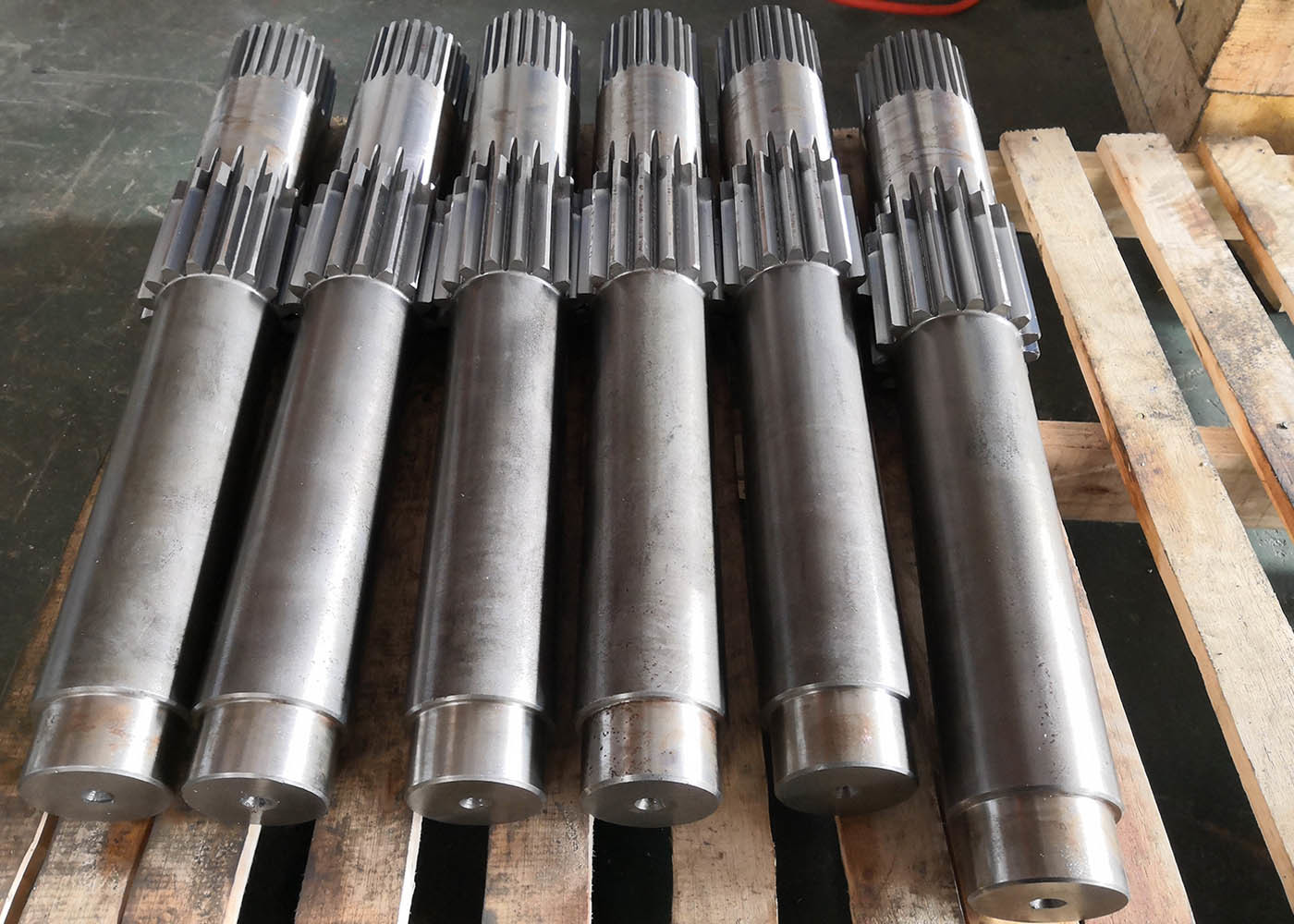

Partes de transmisión de acero de aleación ANSI B92.1 Spline Grinding Spline Shaft involucrado
1) Medición de las esguilas
Los splines de envoltura están disponibles en varios ángulos de presión estándar.
El ángulo de presión de 30 grados es el ángulo de presión más comúnmente utilizado.
La medición del ángulo de presión de las splines es similar a la de los engranajes, y las splines generalmente se inspeccionan de la misma manera
que se inspeccionen los engranajes externos e internos, por lo general mediante mediciones sobre o entre pines.
La medición sobre o entre los pines se realiza cuando se colocan cables de tamaño específico entre los dientes de engranaje uno frente al otro y
la distancia entre las caras exteriores de los cables se mide con micrómetros.
Esta medición también puede indicar si el engranaje tiene el perfil adecuado de los dientes del engranaje.
| Productos | Las cuencas rectangulares |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Espinilla |
| Fabricación de dientes de engranajes | El uso de las máquinas de trituración de trituración de trituración de trituración |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | Las costumbres |
| Número de dientes (Z) | Las costumbres |
| Las costumbres | 30° |
| Ángulo de la hélice (β) | |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
