| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22112701 |
| Cantidad de orden mínima: | 2 juegos |
| Precio: | $270/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, carta de crédito |
| Capacidad de la fuente: | 500 sistemas/mes |
| Ángulo de presión: | 20° | Ángulo de eje: | 90° |
|---|---|---|---|
| Ángulo de la hélice: | 35° | El material: | 17CrNiMo6 |
| Anchura de la cara: | 70 | Tipo de profesión: | ¿ Qué pasa? |
| Resaltar: | Juego de engranajes cónicos de engranajes de transmisión,Rectificado de dientes de engranajes en espiral de acero,Engranajes cónicos en espiral 17CrNiMo6 |
||

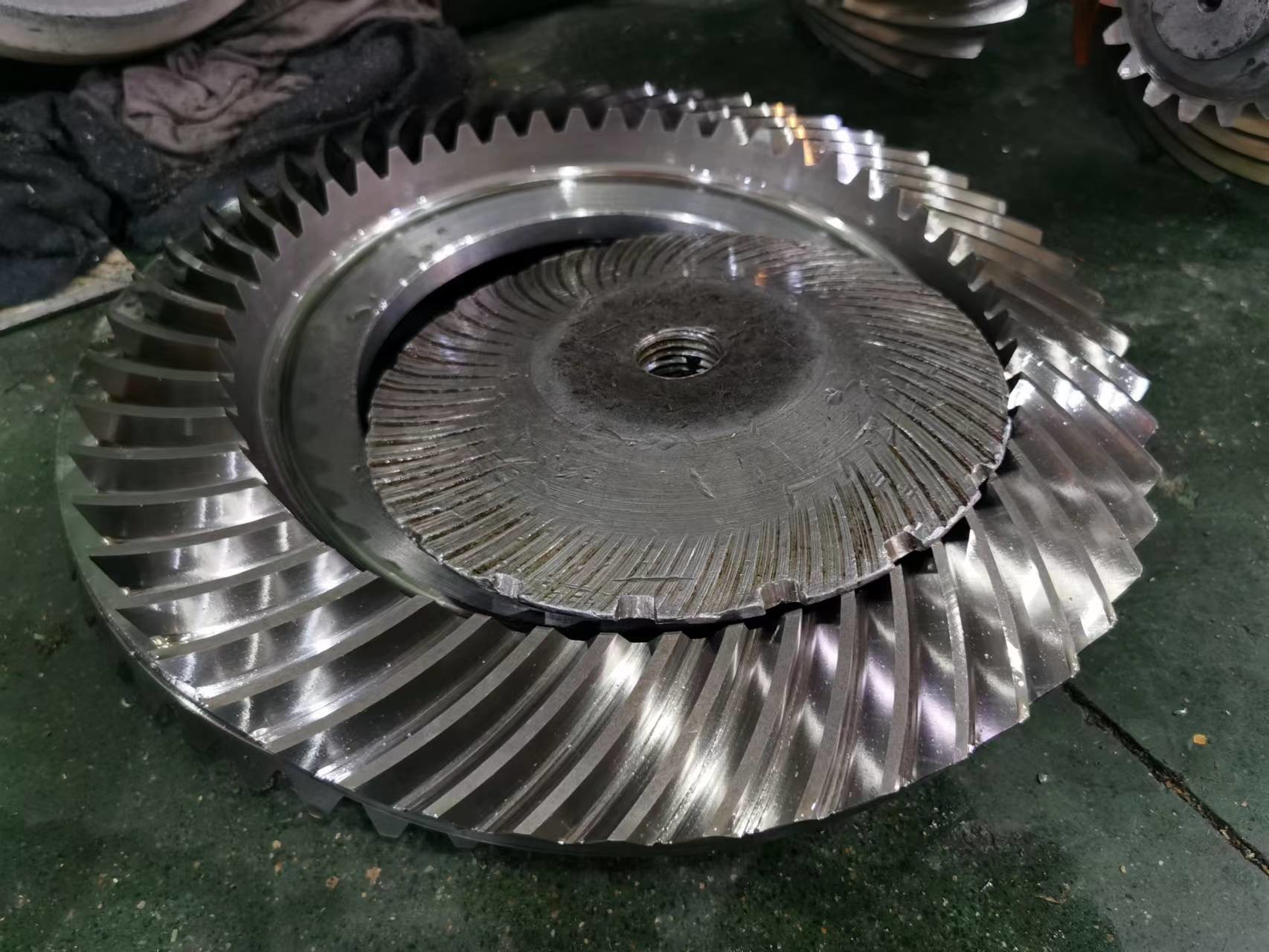

1) Descripción de la producción de engranajes en espiral.
Módulo Gleason: 0,8 hasta 30
Tipo: tipo Gleason y Klingelnberg, prefiero el tipo Gleason
Diámetro máximo del engranaje: 2000 mm
Diámetro máximo del eje del piñón: 200 mm
Elaboración propia y cálculo de resúmenes según el método de Gleason
Siempre es mejor proporcionar las distancias de montaje.
Comprobación de los rangos de contacto en las máquinas de prueba de Gleason
Rectificación de engranajes de acabado después del tratamiento térmico.
| Productos | Conjunto de engranajes de biselado en espiral |
| Hecho a medida | √ |
| El material | 17CrNiMo6 |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | |
| DP | 5 |
| Número de dientes (Z) | 62T |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 35° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán las siguientes medidas: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
