| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22122701 |
| Cantidad de orden mínima: | 2 juegos |
| Precio: | $700/Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Manganeso: | 6,5 | Angulo De Presion: | 20° |
|---|---|---|---|
| Sentido De Helice: | Izquierdo | Exterior de Diametro: | 62,03 |
| Calidad: | AGMA 10-12 | Altura: | 11,26 |
| Reacción: | 0.18~0.22 | Diametro De Paso: | 45,50 |
| Resaltar: | Engranajes cónicos del espiral del tratamiento térmico,62 engranajes cónicos espirales de HRC,Engranajes cónicos del espiral del grado de AGMA 11 |
||

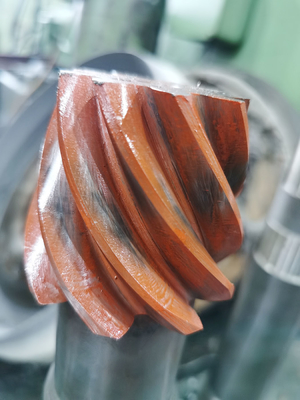

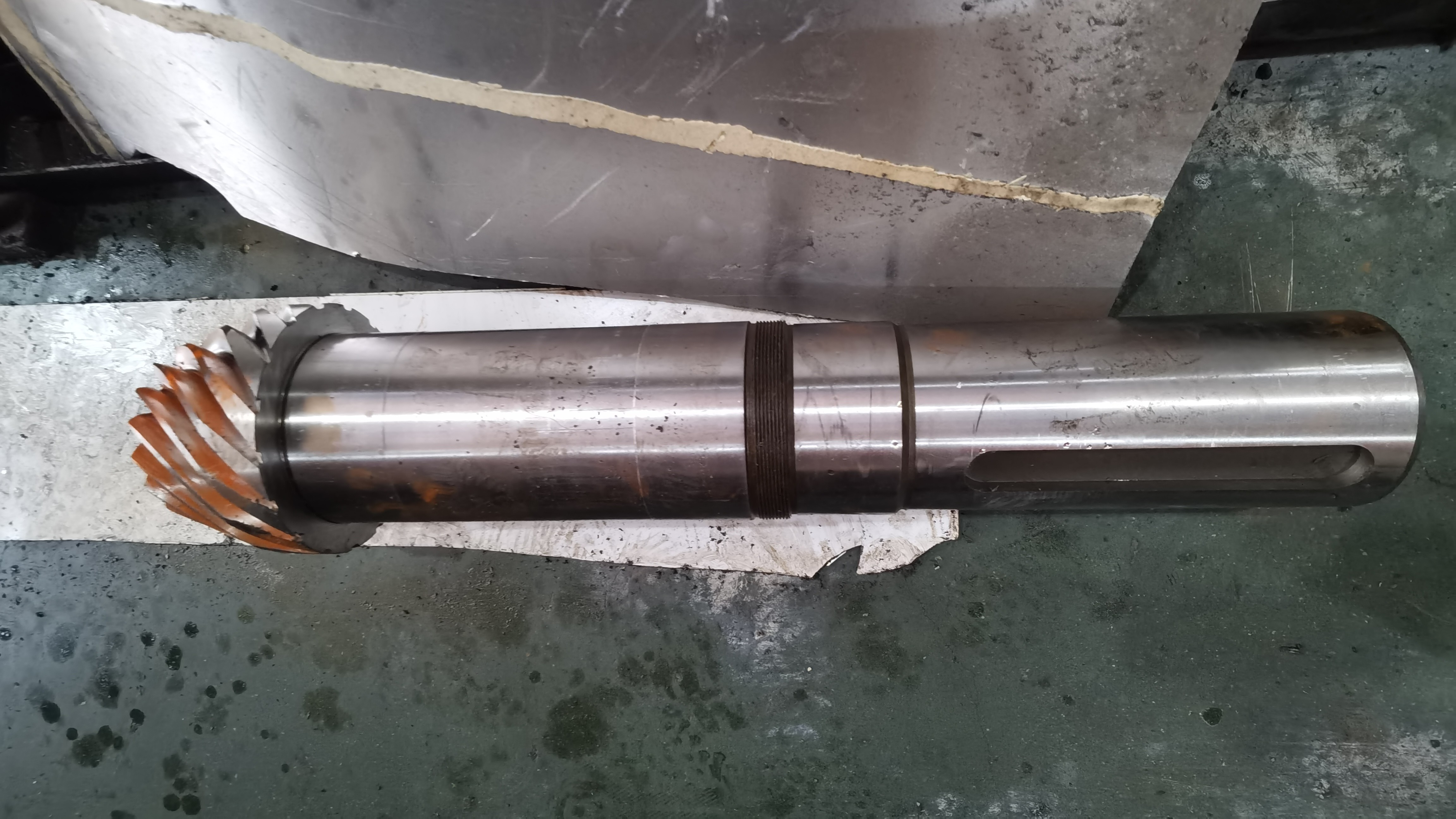

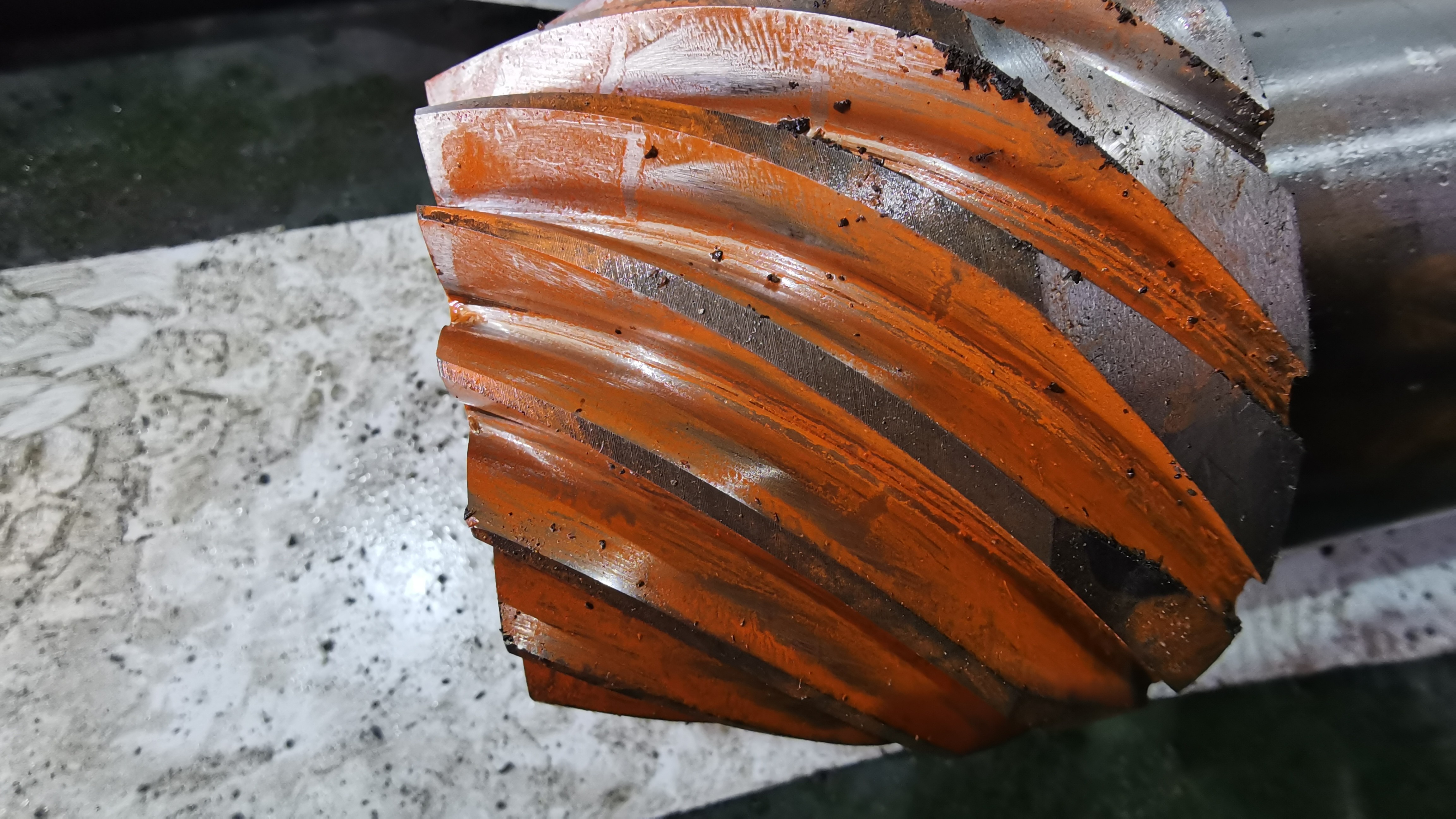

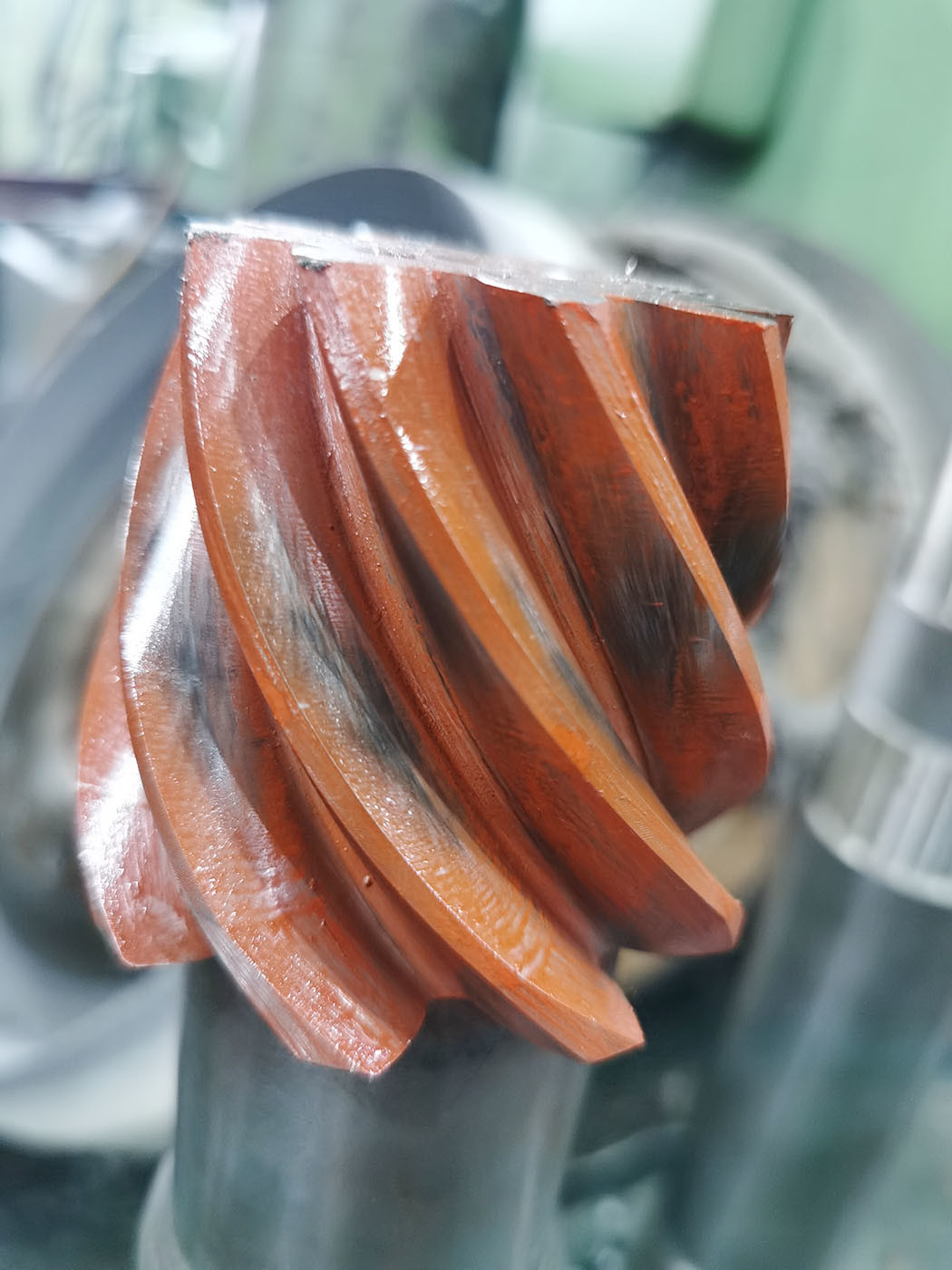

FLECHA PIÑÓN CÓNICO ESPIRAL Z 7
Material: SAE 4320/20CrNi2MoA
ÁNGULO DE FONDO 8°28'6.6"
ÁNGULO DE PASO 9°41‘19.68"
ÁNGULO DE CARA 13°42'46.08"
TRATAMIENTO TÉRMICO: CEMENTADO
DUREZA: 58-62 HRC
| Productos | Juego de engranajes cónicos en espiral |
| Hecho a medida | √ |
| Material | 20CrNiMoA/AISI/SAE 8620 |
| Fabricación de dientes de engranaje | Rectificado de engranajes |
| Paso de diámetro | 6.5 |
| Módulo | |
| Número de dientes (Z) | 7 |
| Ángulo de presión (α) | 20° |
| Ángulo de hélice (β) | 35° |
| Grado de precisión de los dientes | AGMA 10-11Grade |
| Tratamiento térmico | CEMENTADO |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipo de producción
Proceso de producción
Forja Mecanizado Corte
Tratamiento térmico Rectificado Inspección
