| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Certificación: | QC |
| Número de modelo: | Las demás: |
| Cantidad de orden mínima: | 5 PCS |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Dureza de la base: | 220 a 280 HB | Ángulo de trabajo: | 90° |
|---|---|---|---|
| Dureza: | 58-62 HRC | Método de fabricación: | El moler del engranaje |
| Número de dientes del equipo de apareamiento: | 21 | material: | 20CrNi2MoA |
| Resaltar: | 20 módulo Helix Bevel Gear,Helix Bevel Gear |
||

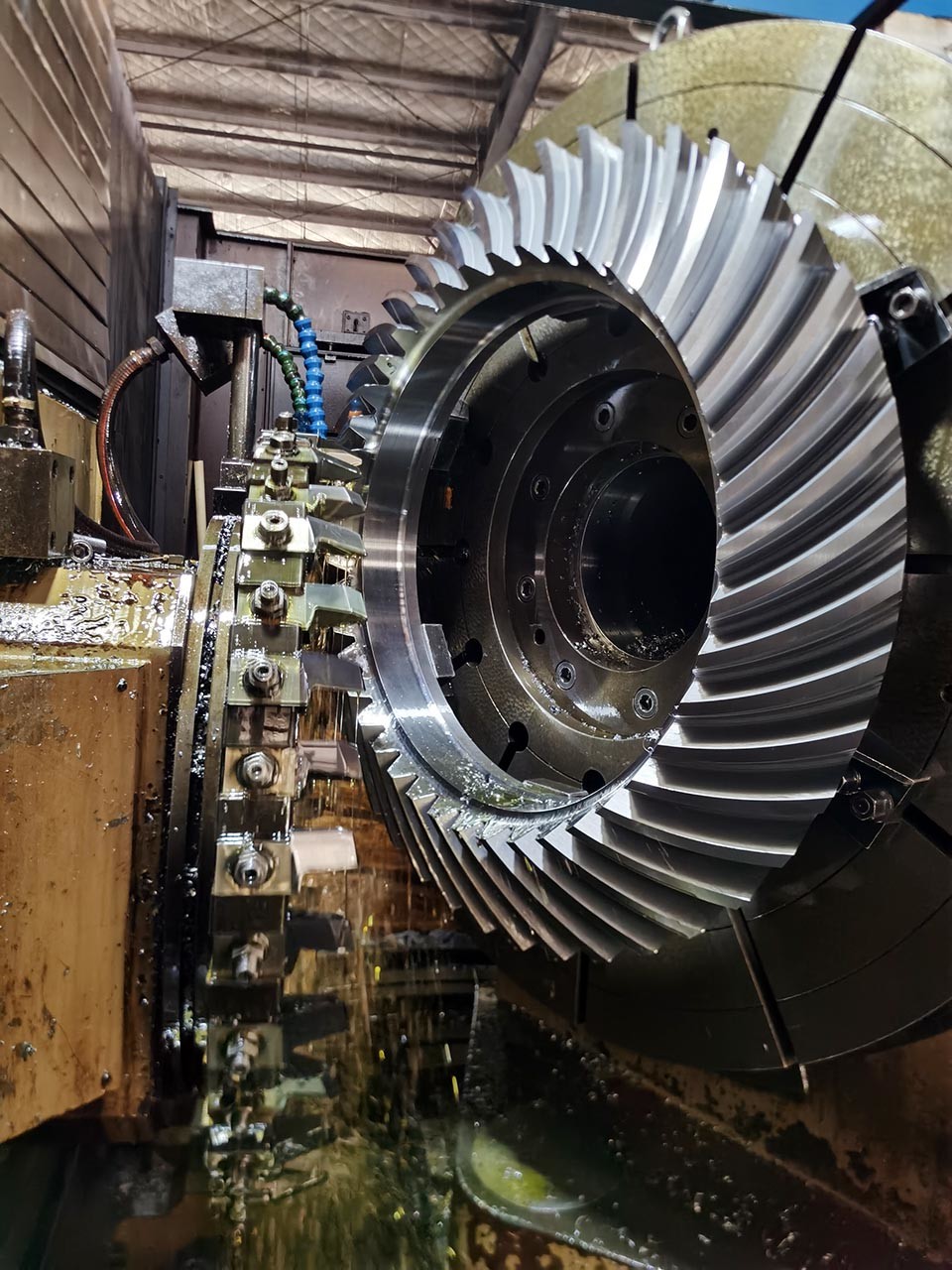

20 Módulo de Engranaje Helicoidal Cónico Fresado de Dientes
1) Descripciones del Engranaje Helicoidal Cónico
Los engranajes helicoidales cónicos son un tipo de sistema de engranajes mecánicos que combina las características de los engranajes helicoidales y los engranajes cónicos.
Se utilizan para transmitir potencia y movimiento entre dos ejes que se cruzan y no son paralelos entre sí.
2) Características del Engranaje Helicoidal Cónico
El diseño de los engranajes helicoidales cónicos incluye dientes curvos que se cortan en ángulo con el eje del engranaje.
Esta disposición helicoidal de los dientes permite un engranaje gradual y suave entre los engranajes, lo que resulta en una reducción del ruido
y la vibración en comparación con los engranajes cónicos de dientes rectos.
Los dientes helicoidales también distribuyen la carga de manera más uniforme a través de la cara del engranaje, lo que aumenta la resistencia y durabilidad general del sistema de engranajes.
3) Aplicaciones del Engranaje Helicoidal Cónico
Los engranajes helicoidales cónicos encuentran aplicaciones en diversas industrias, incluyendo la automotriz, aeroespacial, maquinaria industrial y sistemas de transmisión de potencia.
Se utilizan comúnmente en aplicaciones que requieren una alta transmisión de par, control de movimiento preciso y diseño compacto, como en cajas de cambios,
diferenciales y sistemas de transmisión de potencia con ejes que se cruzan.
4) Ventajas del Engranaje Helicoidal Cónico
Las ventajas de los engranajes helicoidales cónicos incluyen su alta eficiencia, capacidad de carga mejorada y funcionamiento suave.
Pueden manejar aplicaciones de alta velocidad y alto par, lo que los hace versátiles en diversos entornos industriales.
Además, su diseño compacto permite una utilización eficiente del espacio en espacios reducidos o limitados.
5) Conclusión
En resumen, los engranajes helicoidales cónicos son un tipo de sistema de engranajes que combina las ventajas de los engranajes helicoidales y los engranajes cónicos.
Proporcionan un funcionamiento suave y silencioso, una alta transmisión de par y se utilizan en una amplia gama de aplicaciones en diferentes industrias.
| Productos | Engranaje Helicoidal Cónico |
| Hecho a medida | √ |
| Material | 18CrNiMo7/17CrNiMo6 |
| Fabricación de Dientes de Engranaje | Fresado de Engranajes/Rectificado de Engranajes |
| Rectificado de Dientes de Engranaje | √ |
| Módulo (M) | 20 |
| Número de Dientes (Z) | 54 |
| Ángulo de Presión (α) | 20° |
| Ángulo de Hélice | 35° |
| Grado de Precisión | AGMA 10-11Grade |
| Tratamiento Térmico | Cementación |
| Dureza de la Superficie | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi2Mo | 20XHM | ||||
| 40CrNiMoA | 40XH2MA/ | 40XHMA | 4340 | SNCM439 | |
| 40NiCrMo6/ | 20CrNi2Mo 20NiCrMo7 |
20XH2MA | 4320 | SNCM420 |
|
| Equipo de Producción | Proceso de Producción | Forja Mecanizado Corte | Tratamiento Térmico Rectificado Inspección | ||
