| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22083003 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| DP: | 1.5 | Perfil del engranaje: | Engranaje helicoidal doble |
|---|---|---|---|
| Dureza: | 260 a 300 HB | Fabricación: | El moler del engranaje |
| Grado de calidad: | ISO 8-9 | Dirección: | Mano izquierda y mano derecha |
| Resaltar: | Eje de engranaje de la raspa de arenque del engranaje que muele,eje de engranaje helicoidal del doble 22T,DP helicoidal doble 1 |
||

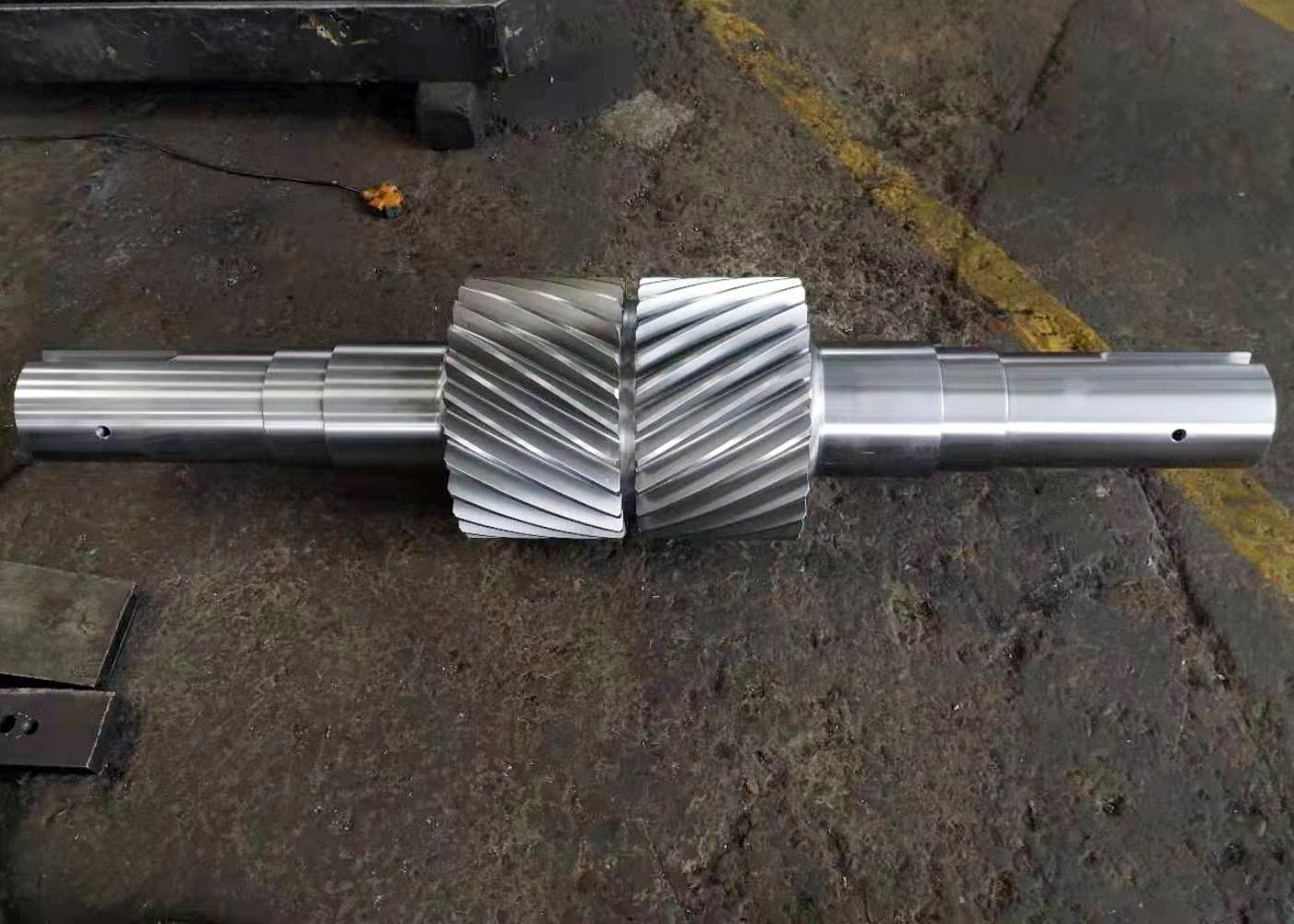

Los engranajes de transmisión DP 1.5 22T engranaje fresado doble eje de engranaje helicoidal
1) Descripción del equipo de doble hélice
El engranaje de doble hélice es un tipo especial de engranaje de hélice.
Los dientes están torcidos de forma oblicuo al eje del engranaje y con dientes helicoidales tanto a la izquierda como a la derecha.
2) Características del engranaje de doble hélice
La forma de doble hélice equilibra las fuerzas de empuje inherentes.
El conjunto de engranajes debe tener el mismo ángulo de hélice.
3) Aplicaciones de engranajes de doble hélice
La industria del servicio pesado necesita eliminar las fuerzas de empuje.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | Mecanizado de engranajes |
| El rechinar los dientes | √ |
| DP | 1.5 |
| Número de dientes (Z) | 22 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza de la superficie | 260 a 300HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
