| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207001 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | 300 |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 500 pedazos/mes |
| El material: | 42CrMo/AISI 4140 | Tratamiento térmico: | Amortiguamiento y temple |
|---|---|---|---|
| Proceso de fabricación: | Freno de dientes de engranajes | Grado de calidad: | Grado del ISO 8-9 |
| Tipo del perfil: | Engranaje de la raspa de arenque | Ángulo helicoidal: | 22° |
| Resaltar: | Engranajes de la raspa de arenque sin Gap central,Engranaje de encargo del laminador,Engranajes de la raspa de arenque del laminador |
||

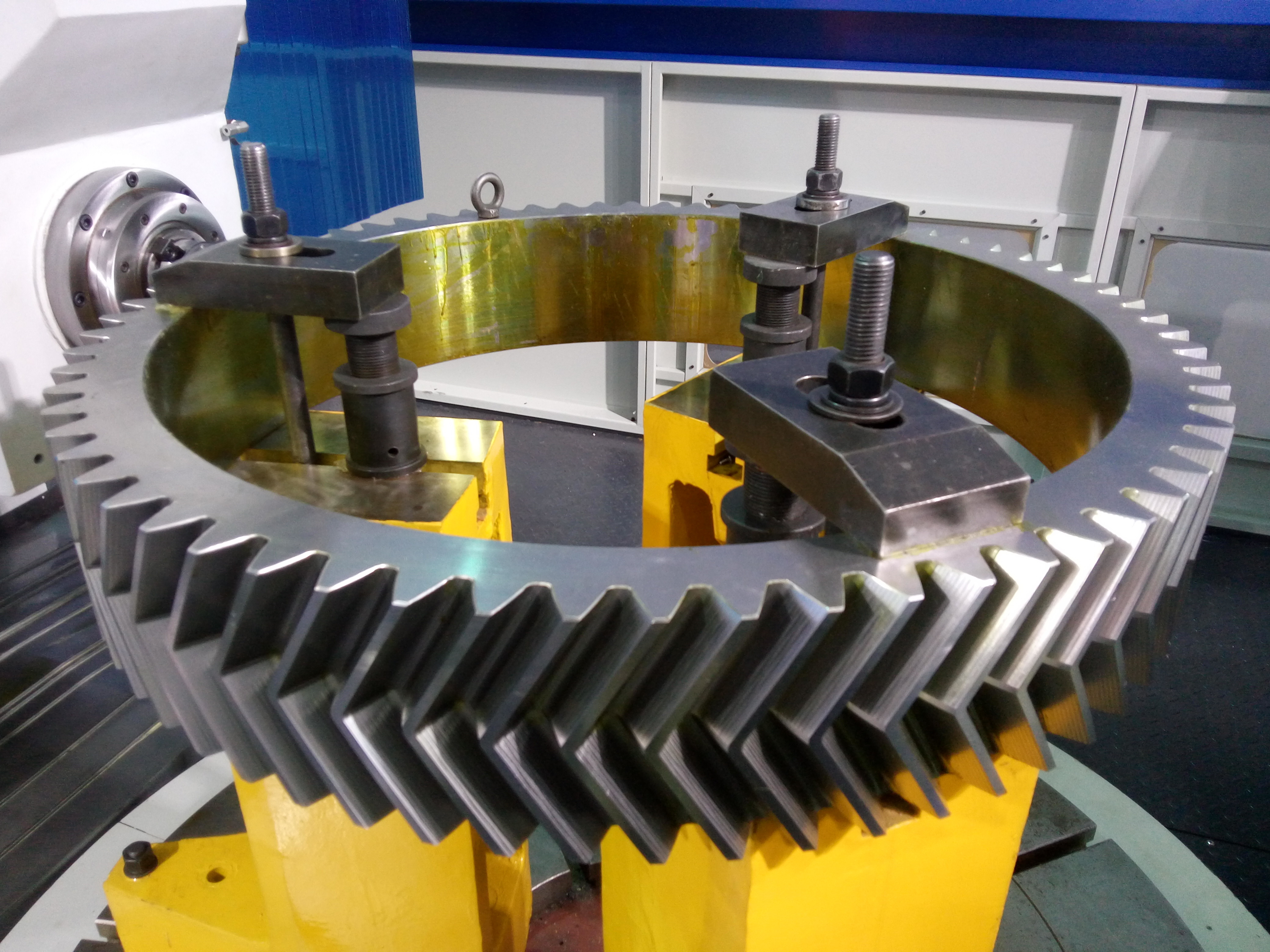

1) Características de los artes de hueso de arenque
a) Los engranajes de espina de arenque son más difíciles de fabricar que los engranajes de espolón o helcial equivalentes.
b) Los engranajes de aringe no producen una carga axial adicional como los engranajes helicoidales.
2) Proceso de fabricación del engranaje de espina de arenque
Los engranajes de espina de arenque fabricados por fresado de engranajes
3) Materiales de engranajes de hueso de arenque
El acero 42CrMo (AISI 4140) o 40CrNiMo (SAE 4320) se utilizan generalmente para engranajes de espina de arenque
| Productos | Conjunto de engranajes de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | Las costumbres |
| Número de dientes (Z) | 56 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
