| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207001 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | 300 |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 500 pedazos/mes |
| Marca del producto: | Producción original | Código del SH: | 84834090 |
|---|---|---|---|
| Dureza: | 260 a 290 HB | Diámetro de la extremidad: | 970 mm |
| Tipo interno: | Agujero del tajo | El material: | 42CrMo |
| Resaltar: | 42CrMo helicoidal y engranajes de la raspa de arenque,Afile los engranajes de la raspa de arenque del agujero,Engranajes helicoidales y de la raspa de arenque de acero |
||

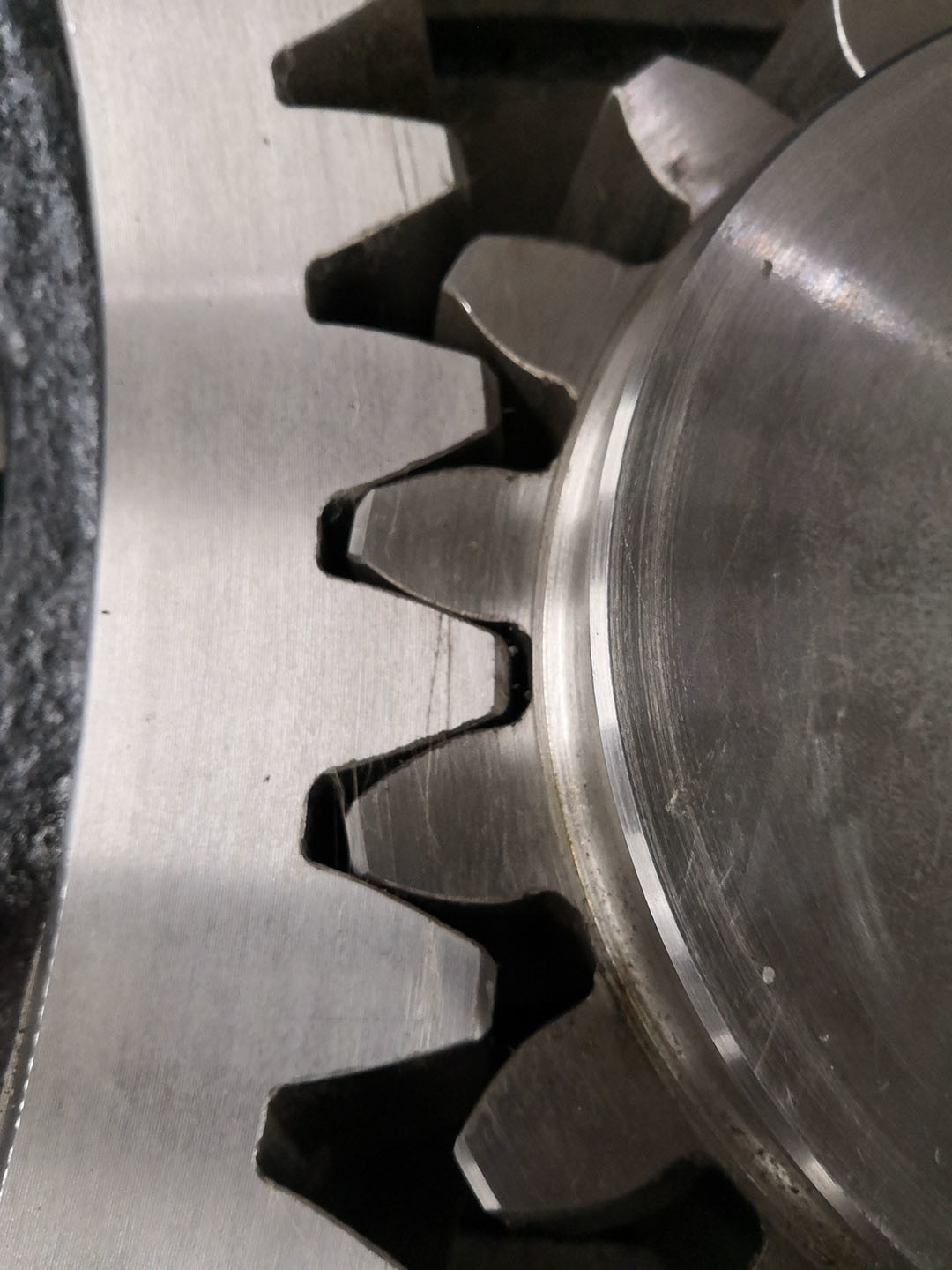

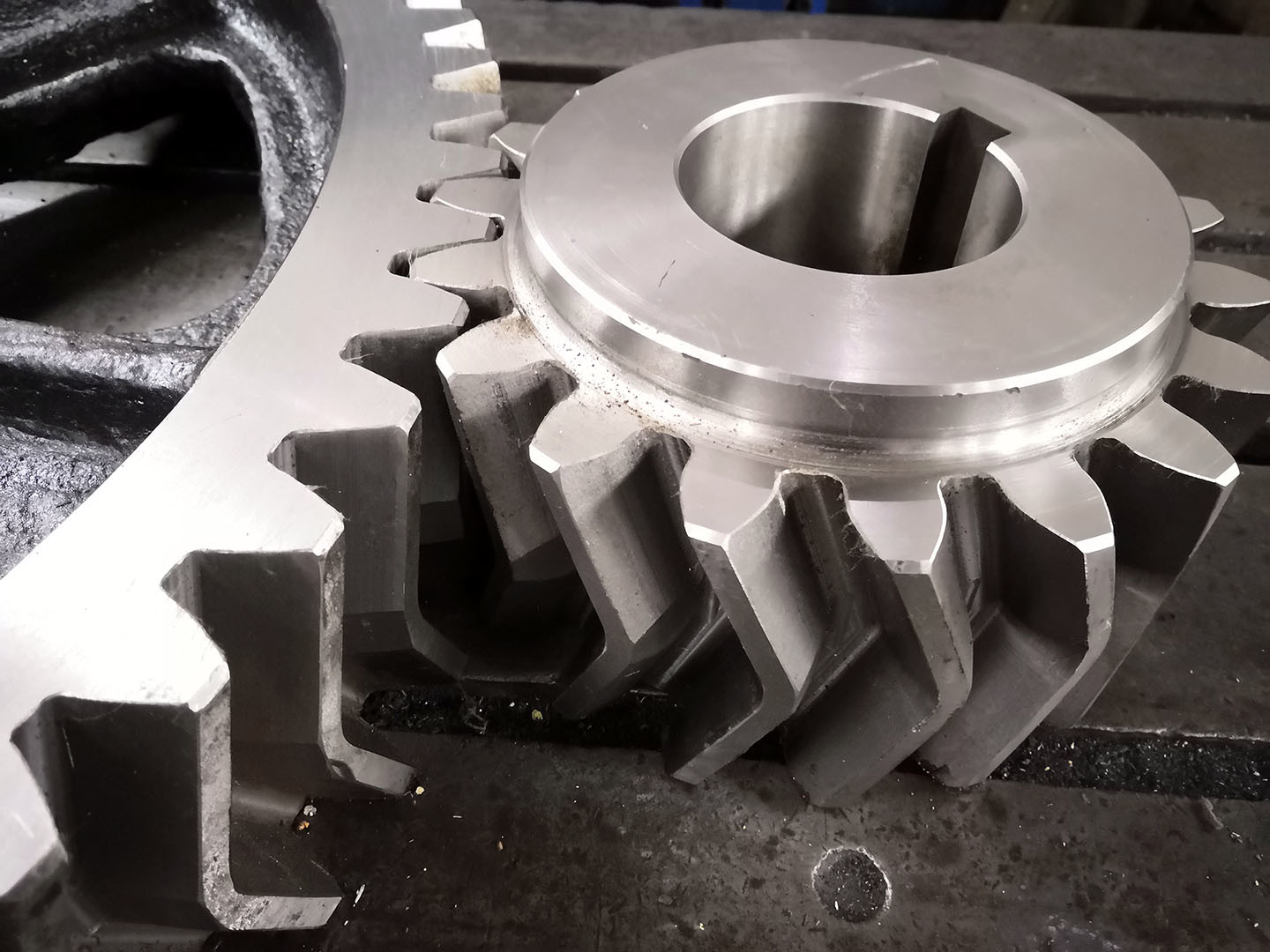

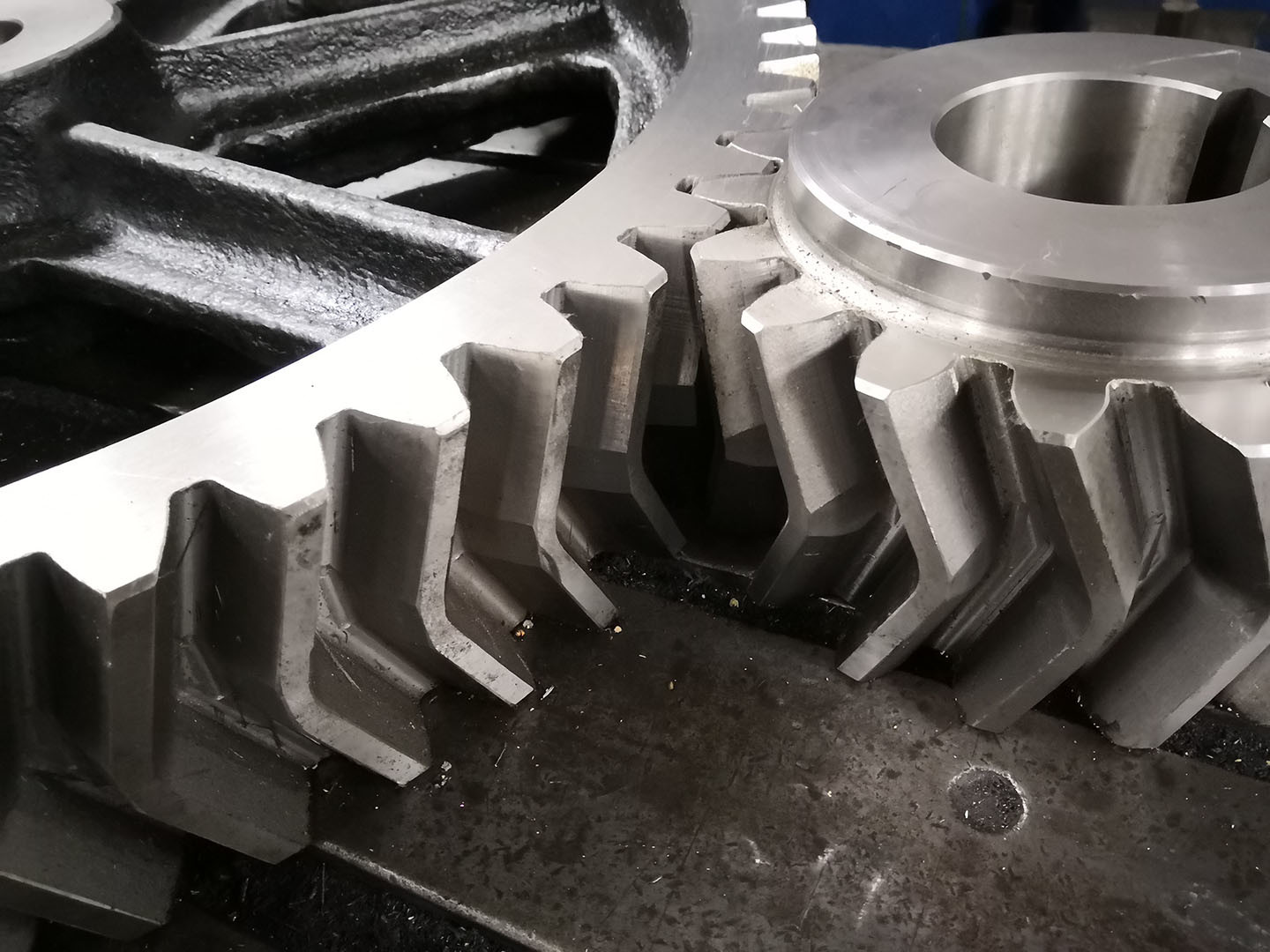

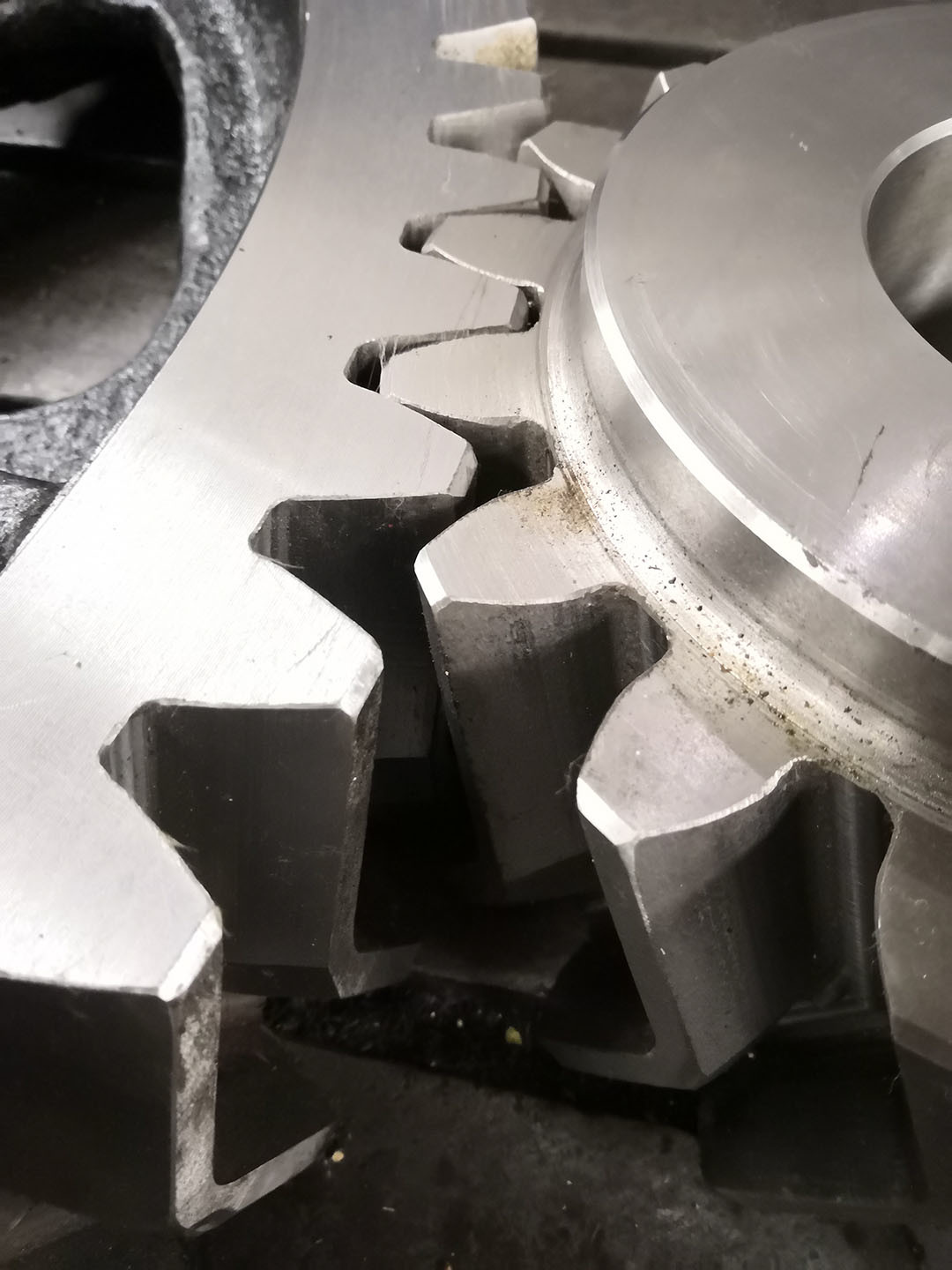

1) Características de los artes de hueso de arenque
a) No se dispone de espacio entre dos mitades en el engranaje de hierro.
Los dientes con la hélice de la mano izquierda toca los dientes con la hélice de la mano derecha
b) Tiene una longitud axial menor y, por lo tanto, se puede utilizar donde el espacio es limitado
2) Tratamiento térmico de los artes de hueso de arenque
Los engranajes de herringbone generalmente solo con tratamiento térmico de calibración y templado.
3) Aplicación de los artes de herringbone
Aplicaciones pesadas, especialmente en fábricas de acero y cemento.
| Productos | Conjunto de engranajes de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | Las costumbres |
| Número de dientes (Z) | 102 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
