| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207002 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $500/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 72 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 220 sistemas/mes |
| Tipo del perfil: | Engranaje de la raspa de arenque | Ángulo de la hélice: | 20° |
|---|---|---|---|
| El material: | 42CrMo | Tratamiento térmico: | Endurecimiento por inducción |
| Dureza: | 50-55 HRC | Marca del producto: | Producción original |
| Resaltar: | 11,33 sistema del engranaje de la raspa de arenque del módulo,Sistema del engranaje de la raspa de arenque de la punzonadora |
||

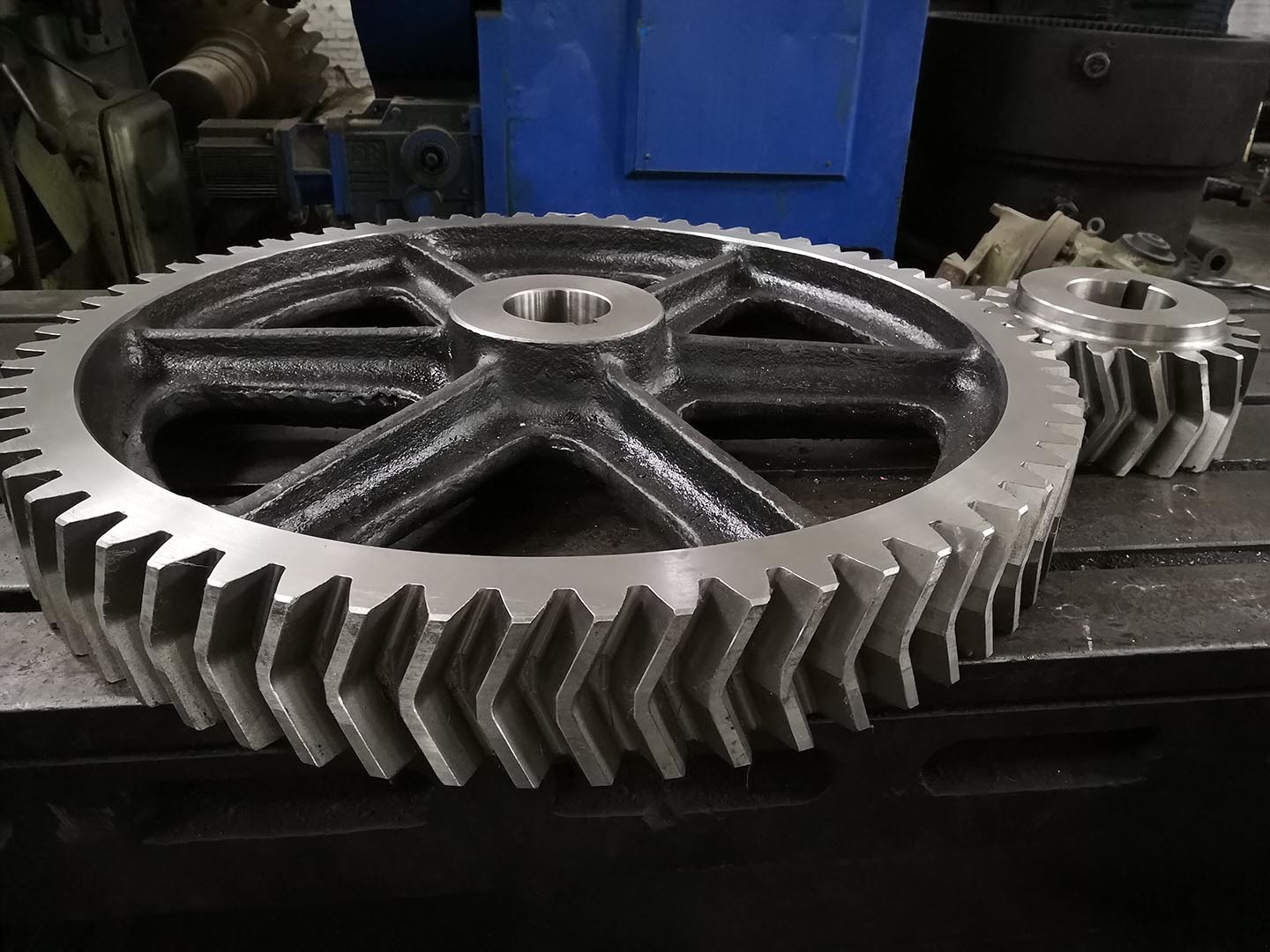

1) Descripción de los artes de hierro
Los engranajes de espina de arenque con dientes helicoidales tanto de la izquierda como de la derecha, y los dientes continuos sin dientes centrales
Es una combinación de dos engranajes helicoidales de manos opuestas.
2) Características del engranaje de espina de arenque
a) El engranaje de espina de arenque equilibra las fuerzas de empuje inherentes.
b) Difícil de fabricar, no puede ser cortado por máquinas simples de engranaje.
c) Apto para aplicaciones de trabajo pesado.
| Productos | Conjunto de engranajes de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 11.33 |
| Número de dientes (Z) | 18 y 67T |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 20° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Endurecimiento por inducción |
| Dureza de la superficie | 50-55 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
