| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB2207002 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| módulo: | 16.477 | Ángulo de presión: | 20° |
|---|---|---|---|
| Ángulo de la hélice: | 15° | material: | 17CrNiMo6 |
| Tratamiento térmico: | Carburación | Fabricación y transformación: | Grillado de dientes de equipo |
| Resaltar: | 16,477 engranajes cónicos espirales de acero del módulo,Engranaje espiral del cartabón rectangular interno de la tira |
||

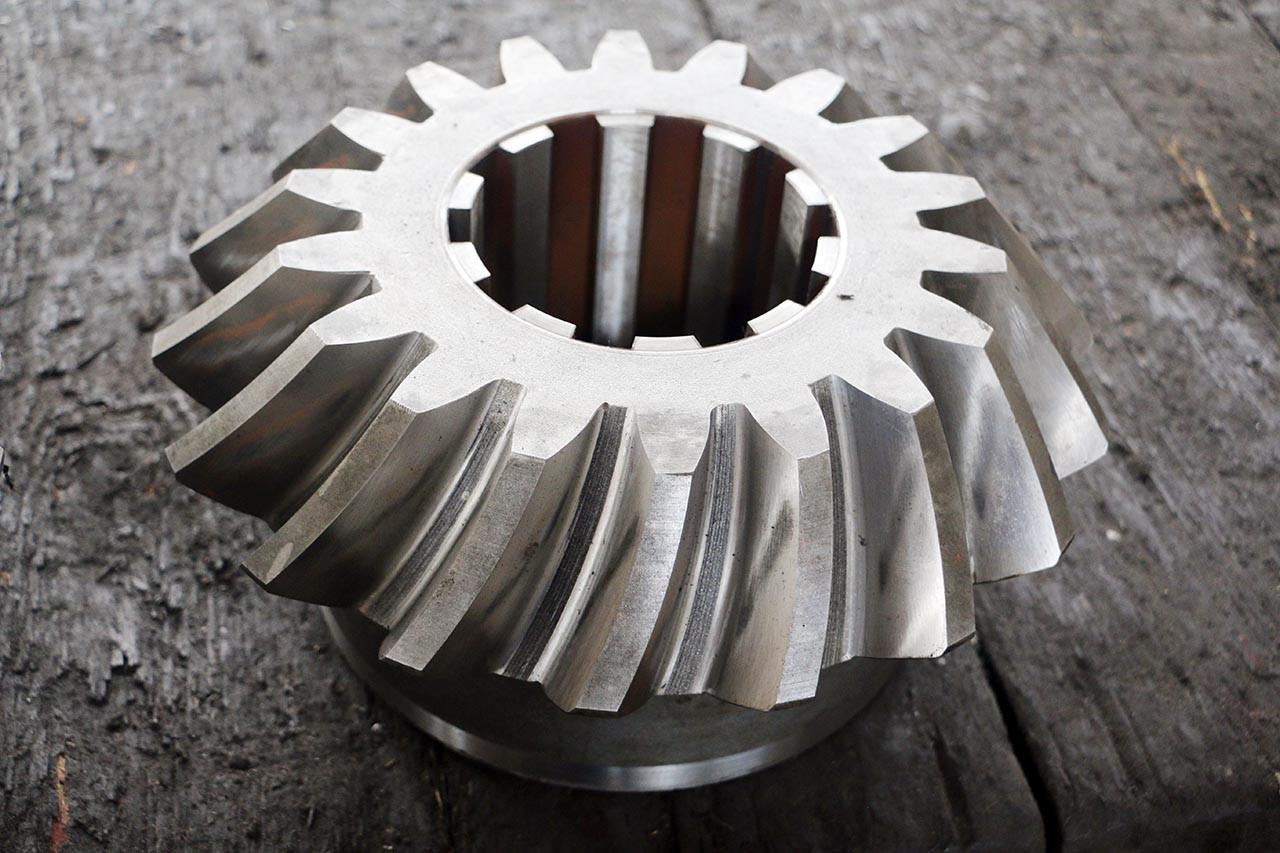

16.477 Módulo de Engranajes Cónicos Helicoidales de Acero con Estría Rectangular Interna
1) Descripción del engranaje cónico helicoidal
El engranaje cónico helicoidal es un tipo especial de engranaje cónico, un engranaje cónico helicoidal con un ángulo helicoidal curvo.
2) Calidad del engranaje cónico helicoidal
Engranaje cónico helicoidal estándar fabricado mediante procesamiento de fresado de dientes de engranaje.
El engranaje cónico helicoidal puede tener procesamiento de rectificado de dientes de engranaje después del tratamiento térmico.
La calidad de los dientes del engranaje puede alcanzar el grado ISO 5-6 (Grado AGMA 10-11)
| Productos | Engranajes Cónicos Helicoidales con Estrías Internas |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Gleason |
| Fabricación de tornillos sin fin | Fresado de engranajes y rectificado de dientes de engranaje |
| Rectificado de dientes de eje de tornillo sin fin | √ |
| Módulo (M) | 16.477 |
| Número de dientes (Z) | 18 y 23T |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 15° |
| Grado de precisión del eje del tornillo sin fin | Grado ISO 6 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipo de producción
Proceso de producción
Forja Mecanizado Corte

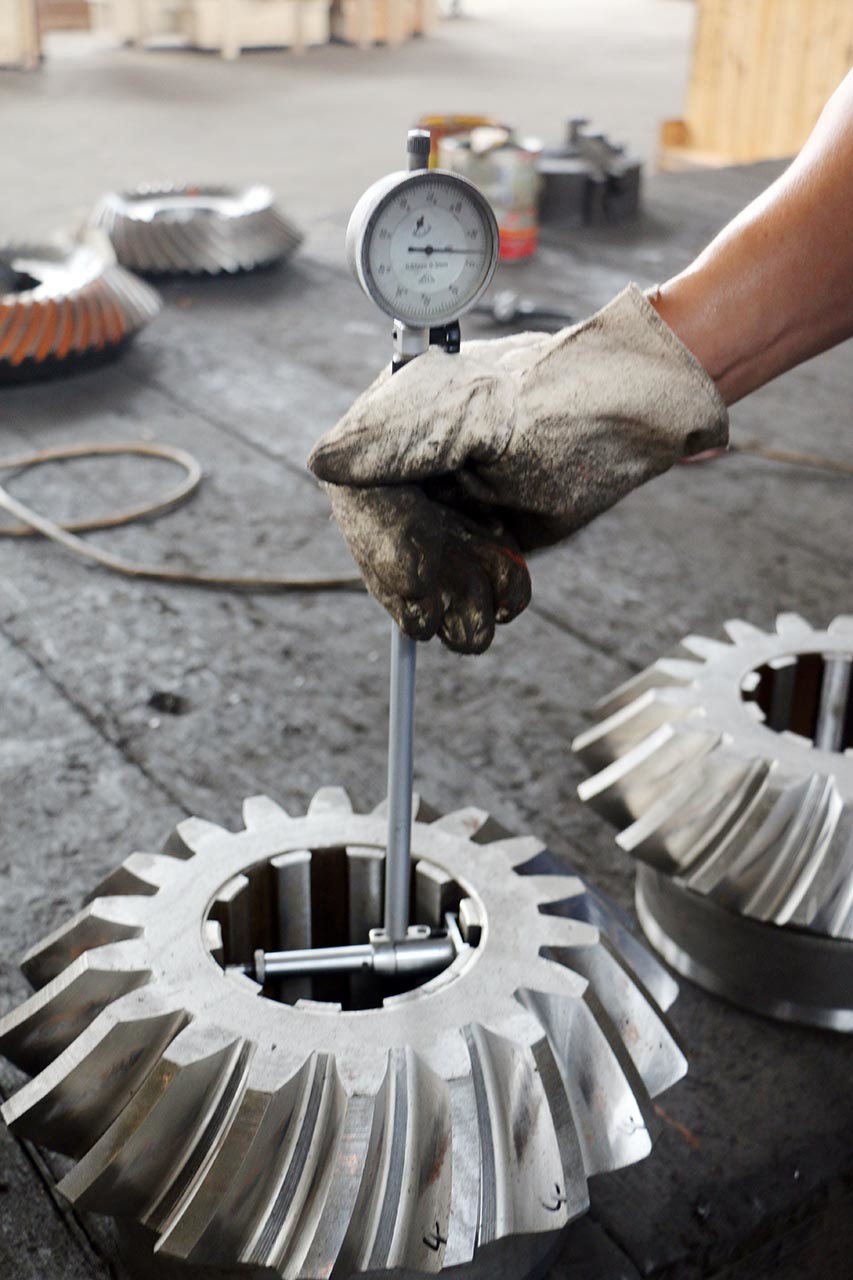

Tratamiento térmico Rectificado Inspección
