| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207004 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 67 días |
| Condiciones de pago: | Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an |
| Capacidad de la fuente: | 50 sistemas/mes |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| Resaltar: | Sistema del engranaje de la raspa de arenque de la fábrica de acero,Sistema del engranaje de la raspa de arenque del piñón,Engranajes de la raspa de arenque de la fábrica de acero |
||

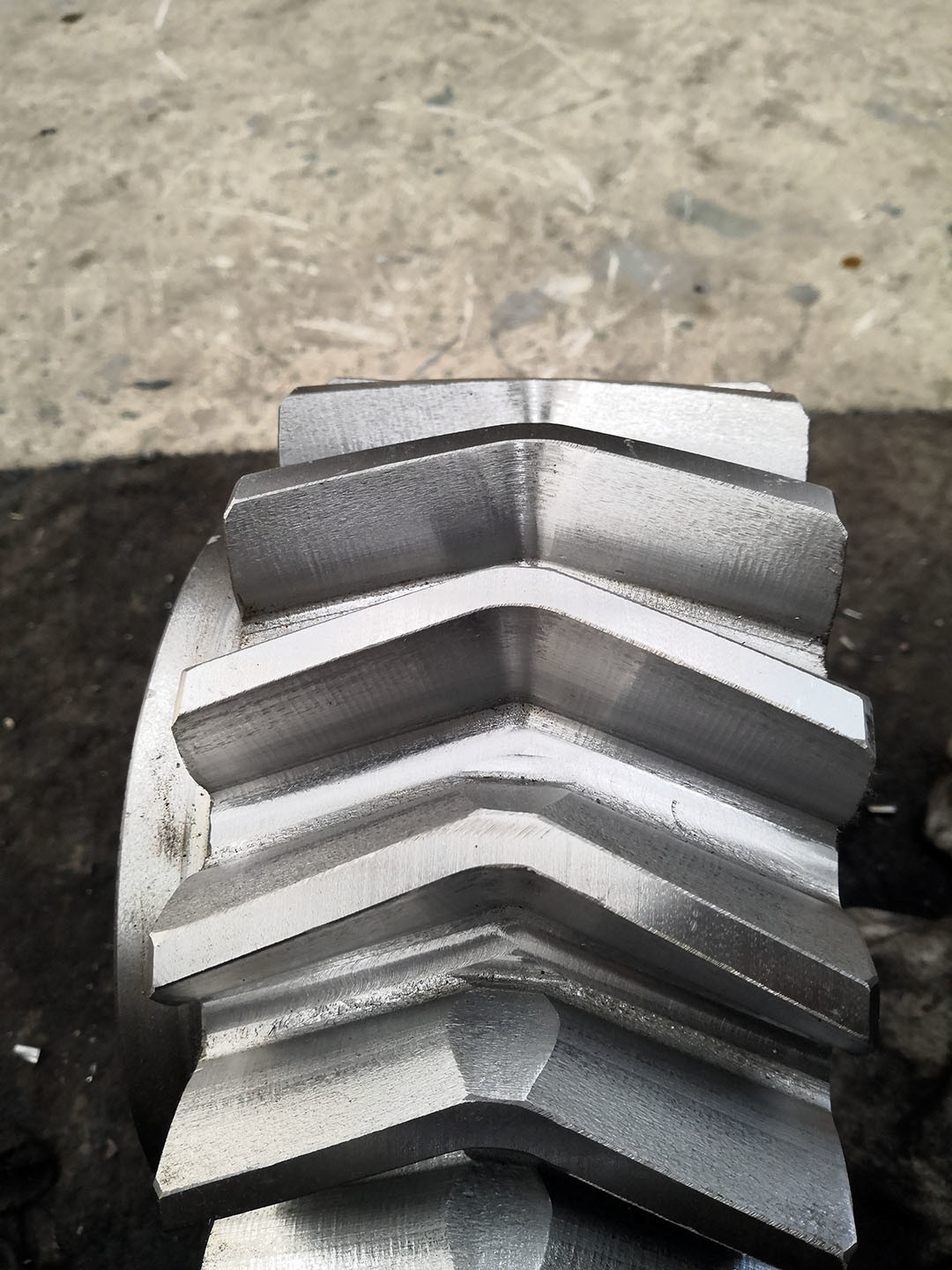

Conjunto de engranajes de hierro de piñón para engranajes de hierro de fábrica de acero
1) Descripción de los artes de herringbone
El engranaje de espina de arenque es un tipo específico del engranaje de doble hélice.
dos engranajes helicoidales de manos opuestas ((mano izquierda y derecha).
Los engranajes de aringe no producen una carga axial adicional.
2) Características del engranaje de espina de arenque
a) Transferencia de energía sin problemas, ya que en cualquier momento se enredarán más de dos dientes.
b) Sin carga axial de empuje lateral.
3) Aplicaciones del engranaje de aringe
Turbina de vapor, aplicaciones de trabajo pesado, laminadoras.
| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Huevos de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 10 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y prensado |
| Dureza de la superficie |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
