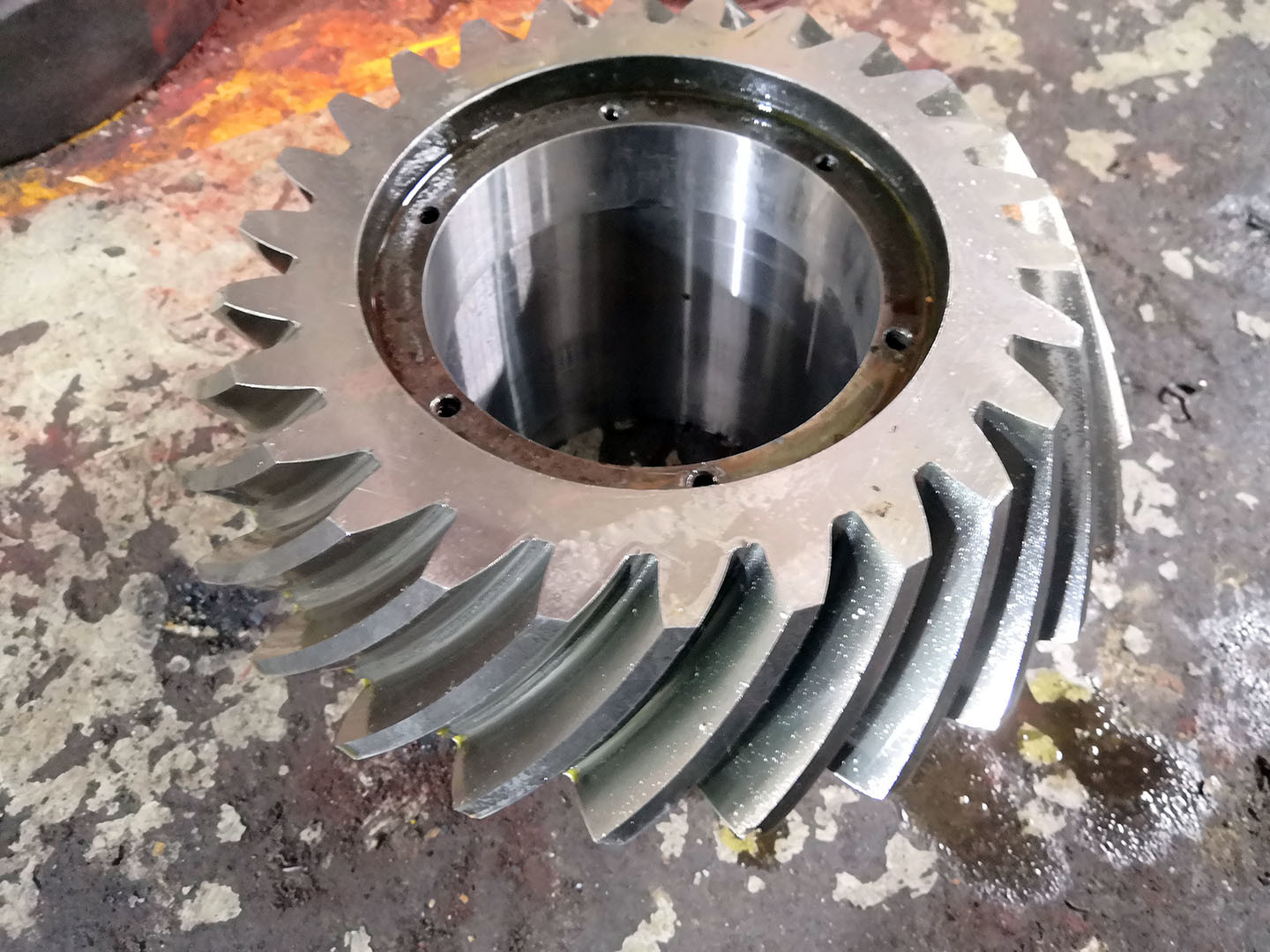

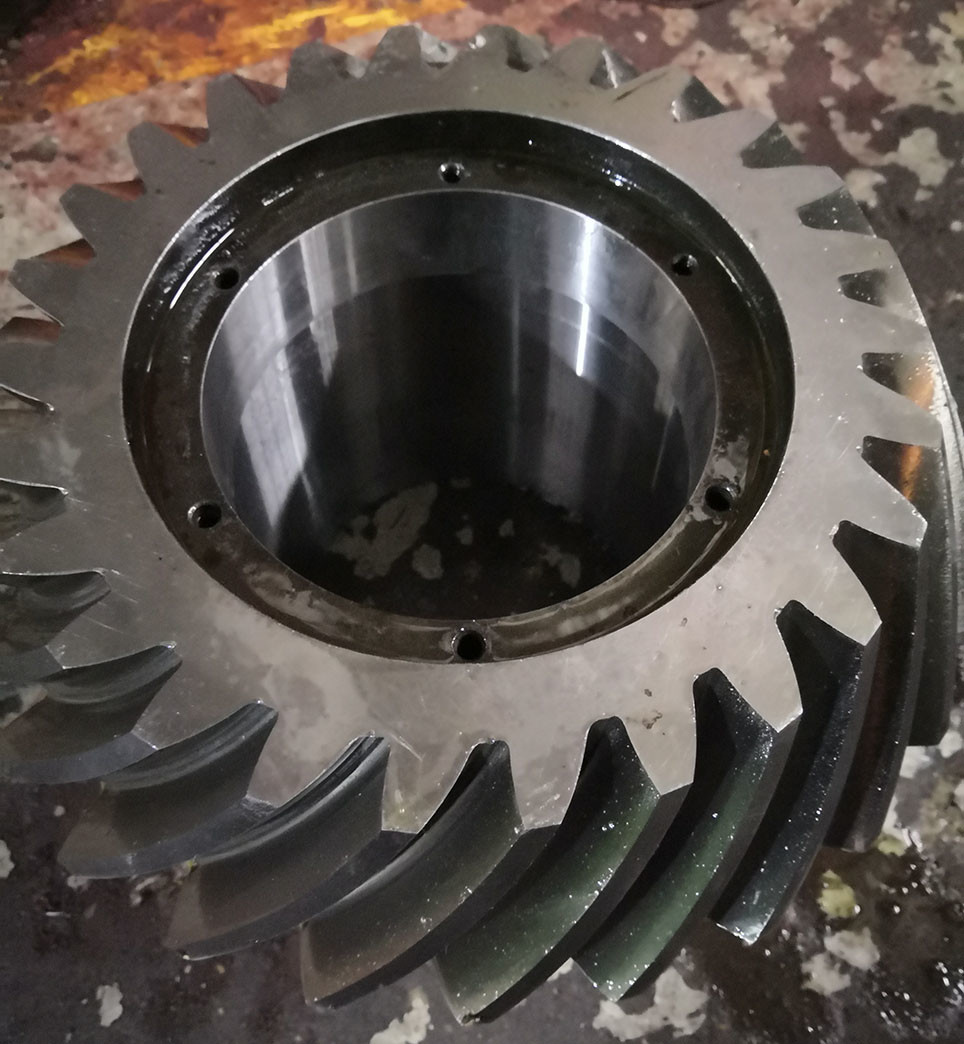

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles
  • 14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles
  • 14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles
14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles

Lugar de origen China
Nombre de la marca YIZGEAR
Número de modelo SB220722002
Detalles del producto
Módulo:
14.111
Ángulo de eje:
90 °
Material:
20CrNi2MoA
Los dientes de engranaje numeran:
36 y 48T
Tipo de perfil:
Manzana
Tratamiento térmico:
Carburador
Resaltar:

Engranajes cónicos espirales para los automóviles

,

14

,

111 engranaje cónico de Gleason del módulo

Términos de pago y envío
Cantidad de orden mínima
5 PC
Precio
$700/ Piece
Detalles de empaquetado
Cajón de la madera contrachapada
Tiempo de entrega
60 días
Condiciones de pago
L/C, T/T
Capacidad de la fuente
700 pedazos/mes
Descripción del Producto

14.111 Módulo Gleason Tipo de Engranaje de Bisel Helicoidal Rectificado

1) Descripción del engranaje de bisel helicoidal

El engranaje de bisel helicoidal es un engranaje cónico con un ángulo helicoidal de dientes en espiral.

Engranaje cónico con dientes curvos y oblicuos para proporcionar un engranaje gradual y una superficie de contacto más grande.

2) Características del engranaje de bisel helicoidal

a) Con una mayor relación de contacto, mayor resistencia y durabilidad en comparación con un engranaje cónico recto equivalente.

b) Permite una mayor relación de reducción.

c) Con una mejor eficiencia de transmisión con menor ruido de engranajes.

3) Aplicaciones del engranaje de bisel helicoidal

Automóviles, tractores, vehículos, engranajes de reducción final para barcos.

Adecuado para accionamientos de alta velocidad y carga pesada.

Hecho a medida √
Tipo de perfil de engranaje Gleason
Procesamiento de fabricación Fresado de engranajes
Rectificado de dientes de engranajes √
Módulo (M) 14.111
Número de dientes del engranaje (Z) 36 & 48T
Ángulo de presión (α) 20°
Ángulo de hélice (β) 35°
Ángulo de trabajo/Ángulo del eje 90°
Material 20CrNi2MoA
Tratamiento térmico Cementación/Temple por cementación
Dureza de la superficie 58-62 HRC



COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Equipo de producción

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 014,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 114,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 2

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 314,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 414,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 5

Proceso de producción

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 614,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 714,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 8

                       Forja                                      Mecanizado                                               Corte

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 914,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 1014,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 11

            Tratamiento térmico                                    Rectificado                                           Inspección

14,111 engranajes cónicos espirales de Gleason del módulo para el tractor de los automóviles 12
