16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding
  • 16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding
16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding

16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding

Lugar de origen China
Nombre de la marca YIZGEAR
Número de modelo SB2207002
Detalles del producto
Módulo:
16
Material:
20CrNi2MoA
Tratamiento térmico:
Carburador
Procesamiento de fabricación:
Grillado de dientes de equipo
Ángulo hélice:
35 °
Diámetro de la punta:
720 mm
Resaltar:

20CrNi2 MoA Bevel Spiral Gear

,

16 engranajes de transmisión de pulido del módulo

,

Engranaje espiral del cartabón de 16 módulos

Términos de pago y envío
Cantidad de orden mínima
1 sistema
Precio
$300/ Piece
Detalles de empaquetado
Cajón de la madera contrachapada
Tiempo de entrega
62 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
500 sistemas/mes
Descripción del Producto

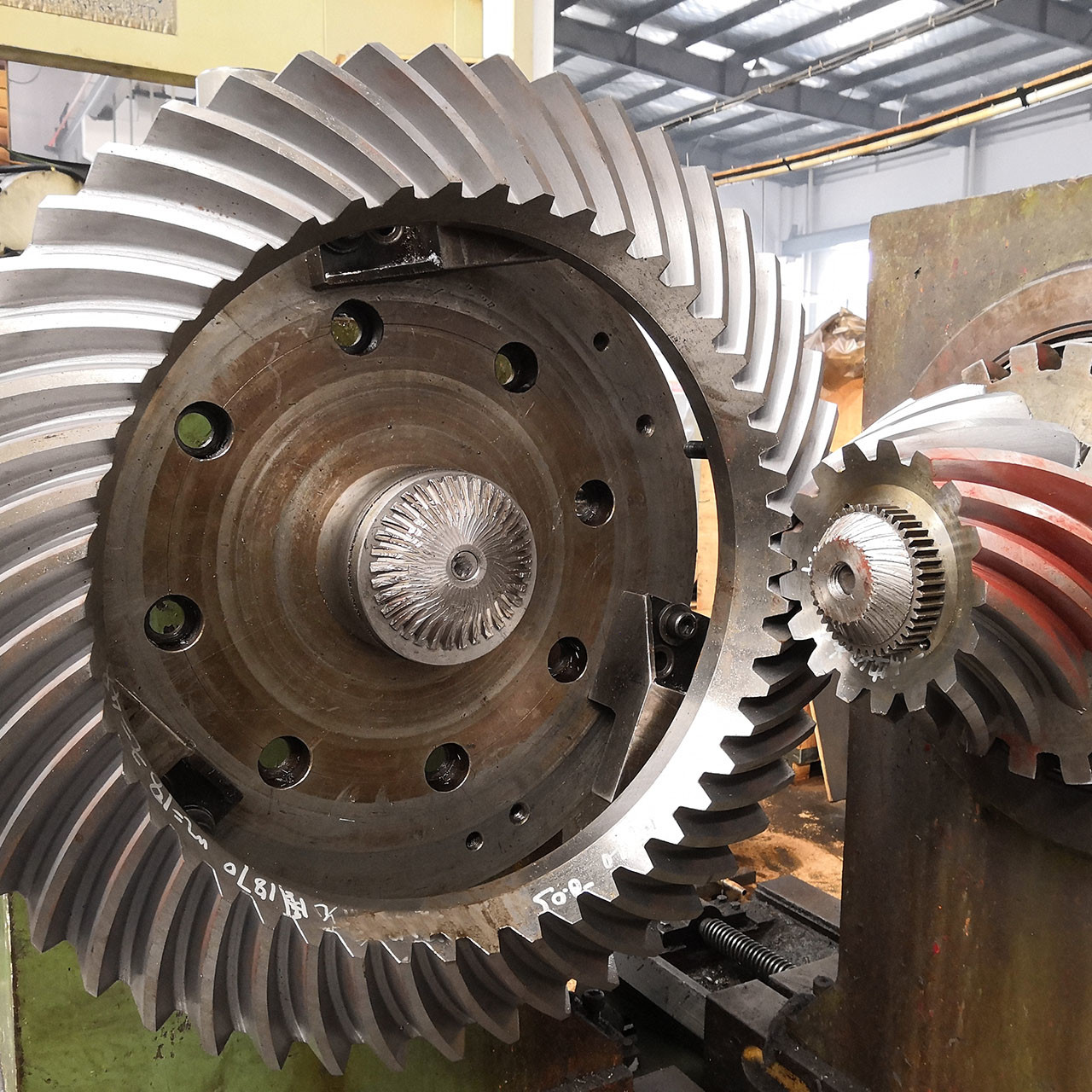

16 Módulo 20CrNi2MoA Engranajes Cónicos Helicoidales Rectificados

1) Descripción del Engranaje Cónico Helicoidal

El engranaje cónico helicoidal es un tipo especial de engranaje cónico, un engranaje cónico helicoidal con un ángulo helicoidal curvo.

Los engranajes cónicos helicoidales proporcionan un engrane gradual y una superficie de contacto mayor en un momento dado que un

engranaje cónico recto equivalente.

2) Calidad del engranaje cónico helicoidal

Engranaje cónico helicoidal estándar fabricado mediante procesamiento de fresado de dientes de engranaje.
El engranaje cónico helicoidal puede tener procesamiento de rectificado de dientes de engranaje después del tratamiento térmico.
La calidad de los dientes del engranaje puede alcanzar el grado ISO 5-6 (Grado AGMA 10-11)

3) Características del engranaje cónico helicoidal

  • Permite una mayor relación de reducción
  • Mayor relación de contacto, mayor resistencia y durabilidad que el engranaje cónico recto equivalente.
Productos Engranajes Cónicos Helicoidales
Hecho a medida √
Tipo de perfil de engranaje Gleason
Fabricación Fresado de engranajes y rectificado de dientes de engranaje
Rectificado de dientes √
Módulo (M) 16
Número de dientes (Z) 37T
Ángulo de presión (α) 20°
Ángulo de avance 35°
Grado de precisión Grado ISO 5-6
Tratamiento térmico Cementación
Dureza superficial 58-62HRC


COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding 0

16 engranajes de transmisión del módulo 20CrNi2 MoA Bevel Spiral Gear Grinding 1
