| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB2207003 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Dirección: | La mano derecha | Anchura de la cara: | 85 mm |
|---|---|---|---|
| Módulo: | 30 | Diámetro de echada: | 2610 |
| Los dientes numeran: | 87 | El material: | 20CrNi2MoA |
| Resaltar: | Engranaje que muele los engranajes cónicos espirales,módulo de los engranajes cónicos del sistema del gleason 30,Engranajes cónicos del espiral del sistema de Gleason |
||
1) Características de los engranajes en espiral
El conjunto de engranajes esféricos en espiral debe sustituirse en pares.
Los engranajes de la mano izquierda y de la derecha deben ser reemplazados juntos.

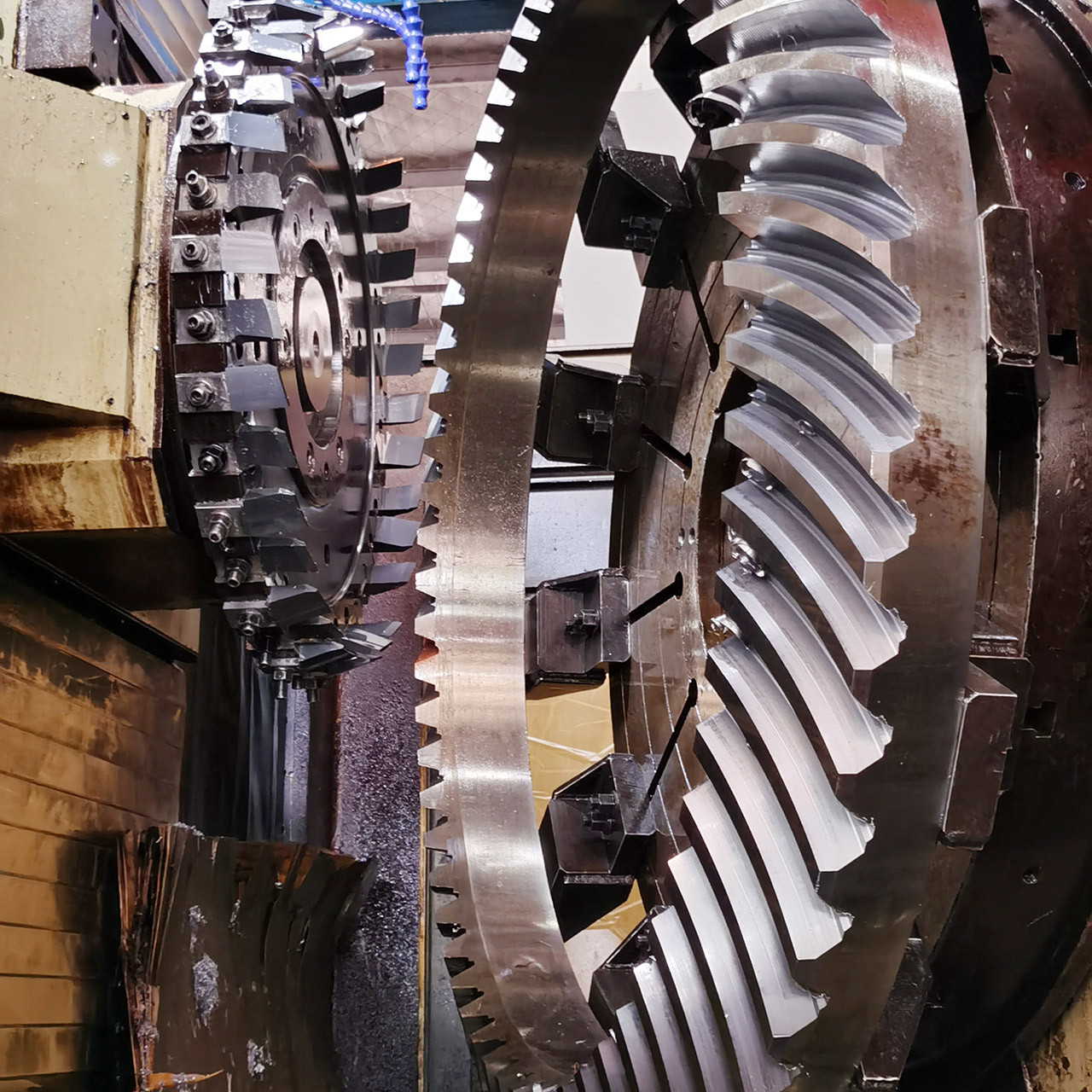

2) Fabricación de engranajes de biselado en espiral
El equipo de biselado en espiral fabricado por fresado y molienda de equipos.
| Productos | Los engranajes de biselado en espiral con espinillas internas |
| Hecho a medida | √ |
| El material | SAE 4320/ 20CrNi2MoA |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 30 |
| Número de dientes (Z) | 87 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
