| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS220805002 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $850.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| material: | 17CrNiMo6 | módulo: | 16 |
|---|---|---|---|
| El tono: | 50.265 mm | La rugosidad: | Ra0,8 ~ Ra16 |
| Dirección: | Mano izquierda | Anchura de los dientes: | 110 mm |
| Resaltar: | Engranaje que muele el eje helicoidal del piñón,eje de salida de acero de la caja de cambios 17CrNiMo6,eje helicoidal de acero del piñón 17CrNiMo6 |
||

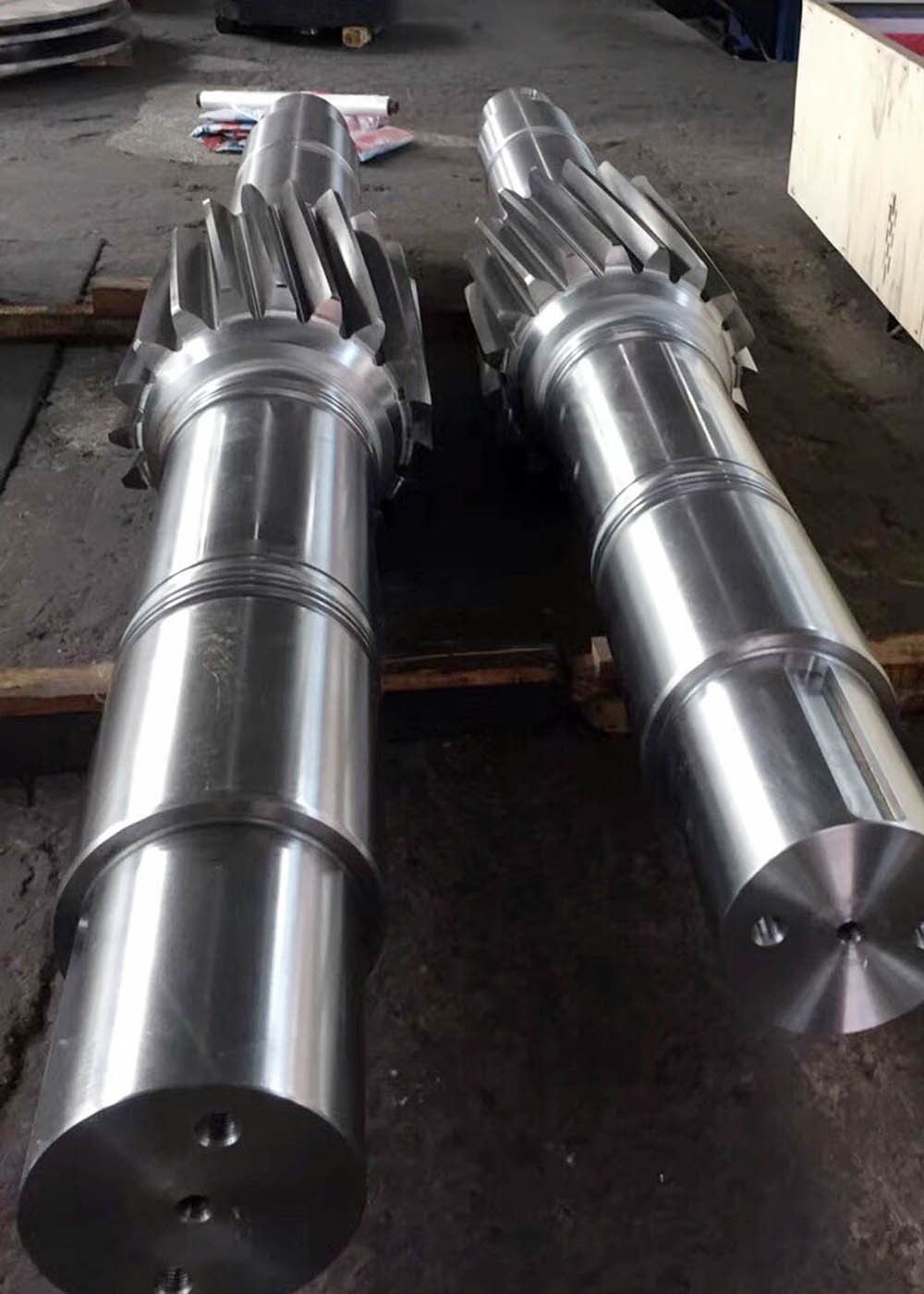

Eje de engranaje de transmisión de rectificado de engranajes - Eje de engranaje helicoidal de acero 17CrNiMo6
1) Descripción del engranaje helicoidal
El engranaje helicoidal es un engranaje de forma cilíndrica con dientes helicoidales.
2) Dirección del engranaje helicoidal
Mano derecha e izquierda
3) Características del engranaje helicoidal
Los engranajes helicoidales pueden soportar más carga que los engranajes rectos.
Una fuerza de empuje axial causada por la forma de hélice.
| Productos | Eje de engranaje helicoidal de mano izquierda |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje cilíndrico |
| EngranajeDientesFabricación | Rectificado de engranajes |
| Rectificado de dientes de engranajes | √ |
| Módulo (M) | 16 |
| Número de dientes (Z) | 17 |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 25° |
| Grado de precisión | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
