| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS220805005 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $35.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| Brand: | OEM | Manufacturing Process: | Gear Grinding |
|---|---|---|---|
| Teeth Width: | 30mm | Teeth Number: | 16 |
| Gear Type: | Spur Gear | Pitch: | 19.635mm |
| Resaltar: | Eje de engranaje de transmisión del estímulo,2,5 eje de engranaje de estímulo del módulo |
||

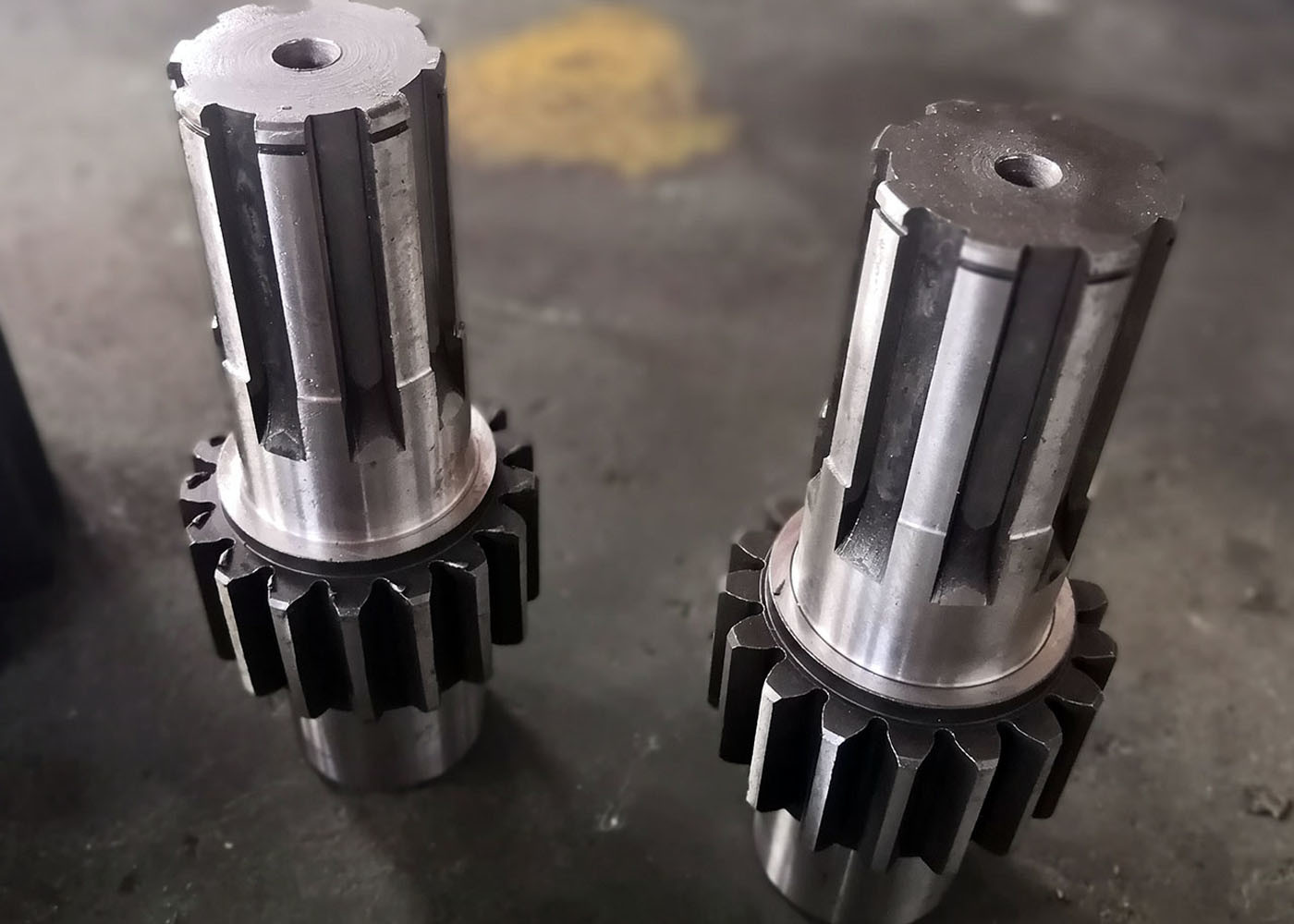

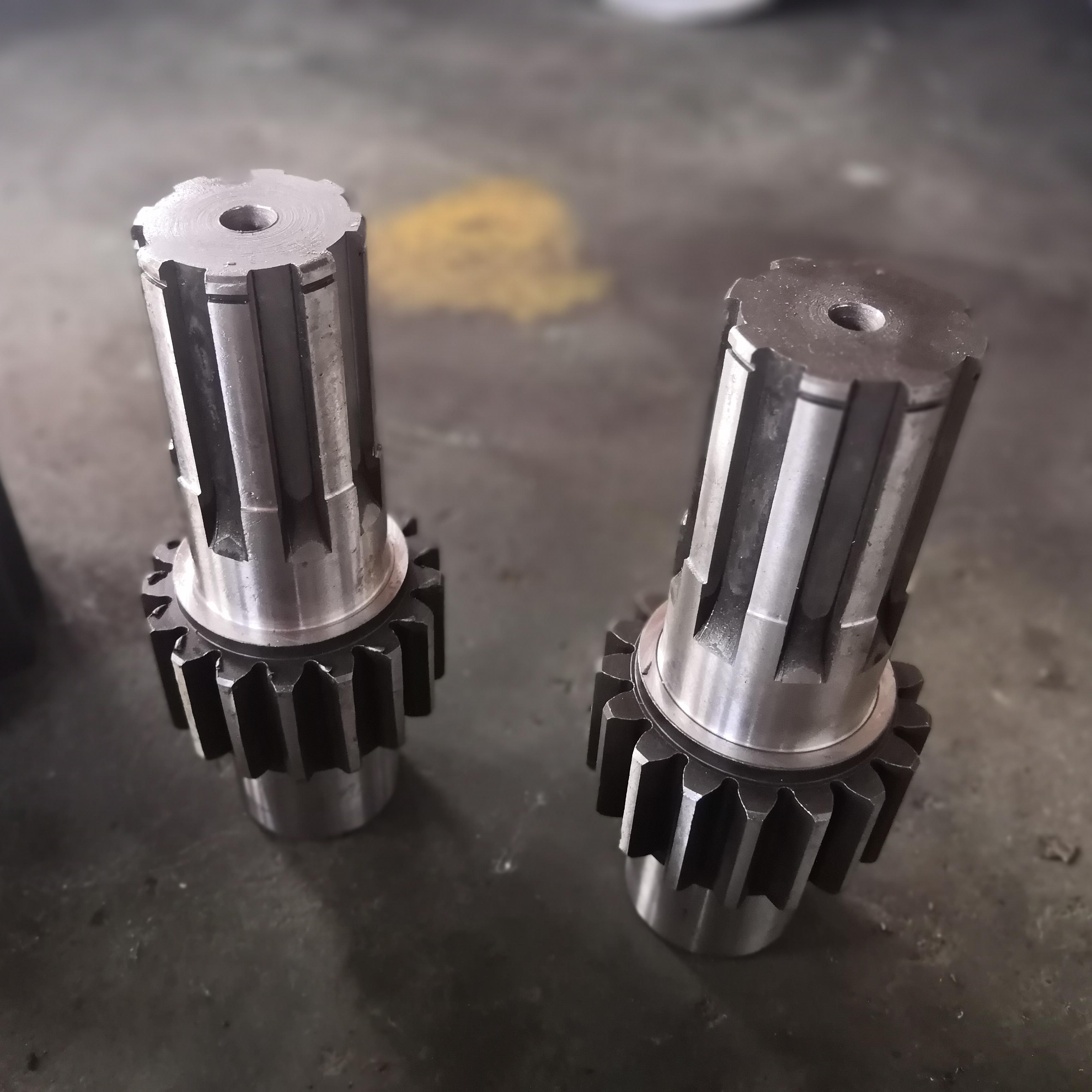

2.5 Módulo de eje de engranaje de empuje para la industria general Caja de engranajes y reductor de velocidad
1) Descripción del eje del engranaje de empuje
El eje del engranaje de empuje es una parte de transmisión del eje con engranaje de empuje.
El engranaje de empuje es un engranaje de forma cilíndrica.
El engranaje de empuje es el engranaje más utilizado con una amplia gama de aplicaciones.
2) Características del eje del engranaje de empuje
Más fácil de fabricar en comparación con otros tipos de engranajes de transmisión.
Más ampliamente utilizado en el diseño de sistemas de transmisión.
| Productos | Eje de engranaje helicoidal |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | El uso de las máquinas de moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 2.5 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
