| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS220806003 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $35.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| El material: | 20CrMnTi | Marca del producto: | Producción original |
|---|---|---|---|
| Duración: | 337 mm | Tipo del perfil: | Engranaje helicoidal |
| Dureza: | 58-62 HRC | Capa de la dureza: | 0.5-0.8 milímetros |
| Resaltar: | 2,5 eje de engranaje de transmisión del módulo,Eje helicoidal de la tira de 17 T |
||

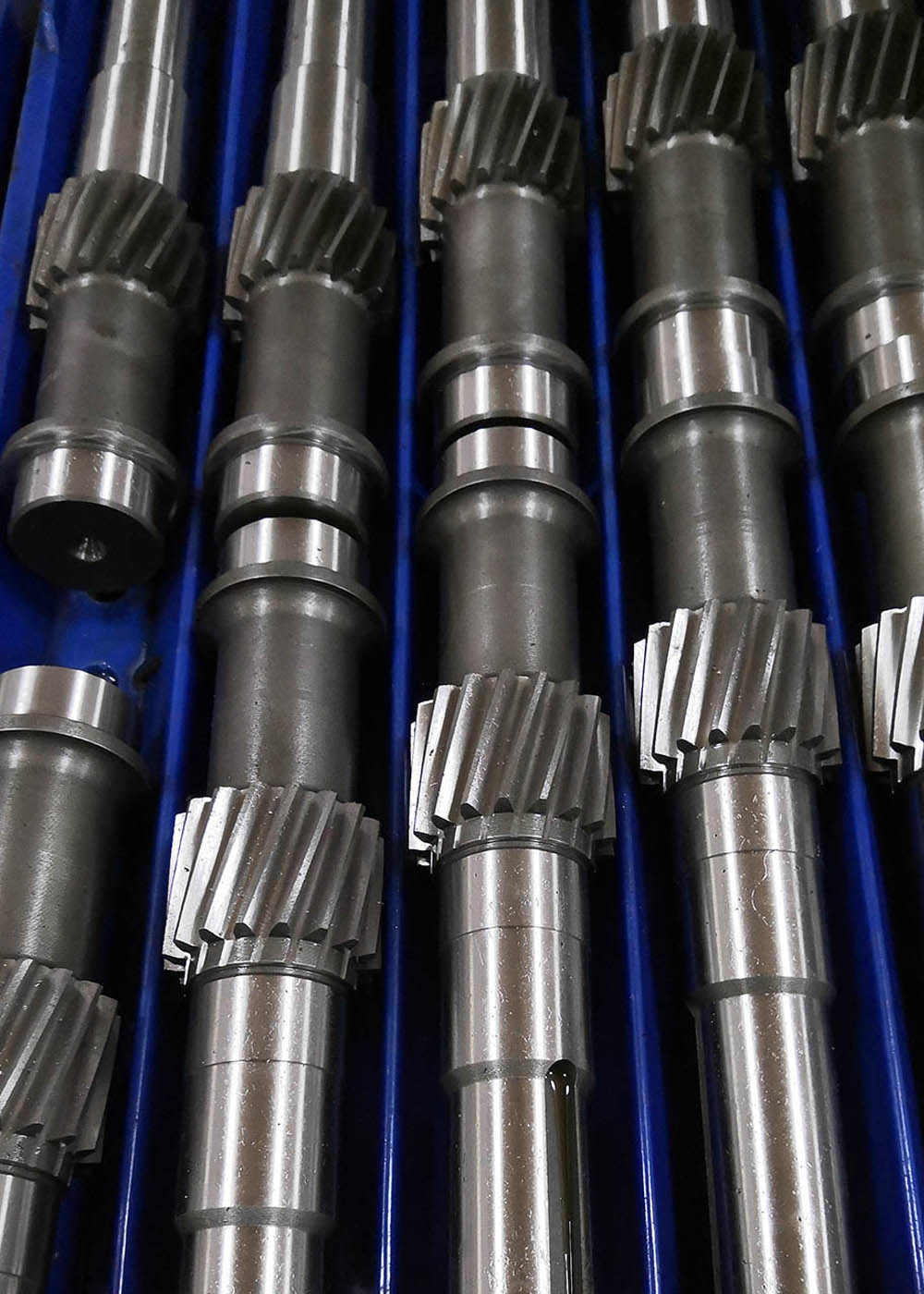

2.5 Módulo 17 T Eje de engranaje helicoidal para reductores de velocidad montados en ejes
1) Aplicación del eje de engranaje helicoidal
El eje de engranaje helicoidal se utiliza ampliamente para cajas de engranajes y reductores de velocidad.
El eje de engranaje puede ensamblarse con acoplamientos de eje o rodamiento para conducir el sistema de transmisión de energía.
2) Fabricación y procesamiento del eje de engranaje helicoidal
a) Forja de materiales de acero
b) Apagado y templado del material
c) Mecanizado de torsión en bruto
d) Mecanizado de torneado fino
e) Desmontaje de engranajes
f) Tratamiento térmico (carburado)
g) rectificación de engranajes
h) rectificación de superficies
i) Inspección
j) Embalaje
| Productos | Eje de engranaje helicoidal |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| EquipoDientesFabricación | El uso de las máquinas de moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 3 |
| Número de dientes (Z) | 17 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
