| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SS220080601 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $300.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| material: | 20XHM | Tratamiento térmico: | Carburación |
|---|---|---|---|
| Tipo de la tira: | Espinilla paralela | Ancho de línea: | 10 mm |
| Diámetro de la extremidad: | 150 mm | Diámetro de menor importancia: | 137m m |
| Resaltar: | eje recto de la tira 20Cr2Ni4,Eje de engranaje recto de carburación de la tira,Eje de engranaje de la tira 20Cr2Ni4 |
||

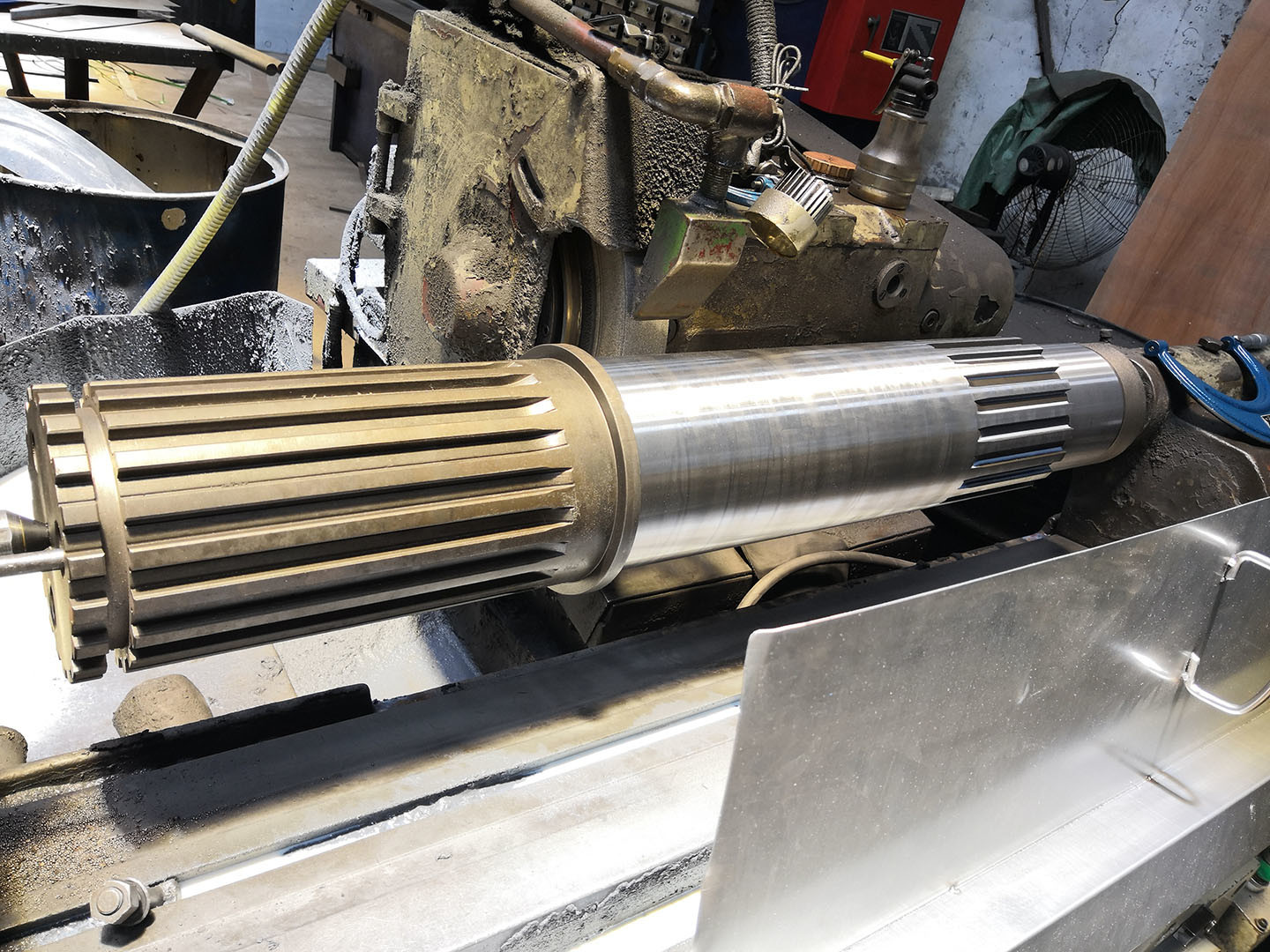

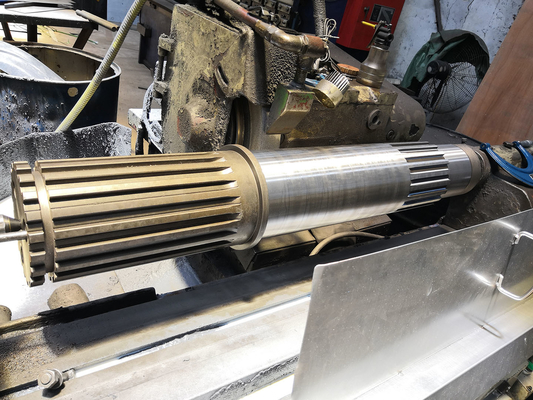

Eje estriado paralelo de acero 20XHM 20Cr2Ni4 personalizado
1) Descripción del eje estriado
Las estrías son crestas en dientes cortados en un eje de transmisión que engranan con ranuras en una pieza de acoplamiento y le transfieren par motor,
manteniendo la correspondencia angular entre ellos y se pueden utilizar en muchas transmisiones mecánicas
2) Aplicaciones del eje estriado
El eje estriado se utiliza en una amplia variedad de industrias.
Los usos típicos son unidades de dirección de servicio pesado para vehículos comerciales y de movimiento de tierras.
También se utiliza ampliamente en cabrestantes comerciales, frenos de potencia, vehículos clásicos y muchas otras industrias que
requieren un sistema de transmisión positiva.
| Productos | Ejes estriados rectangulares |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Estría |
| Fabricación de dientes de engranaje | Fresado de estrías / Rectificado de estrías |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 30° |
| Ángulo de hélice (β) | |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
