| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22081501 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $370/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Altura total: | 90 mm | Ángulo de echada: | 30°15 |
|---|---|---|---|
| Módulo: | 11 | Diámetro de la extremidad: | Cuadrados de las placas |
| Dirección: | Mano derecha | Dureza: | 58-62 HRC |

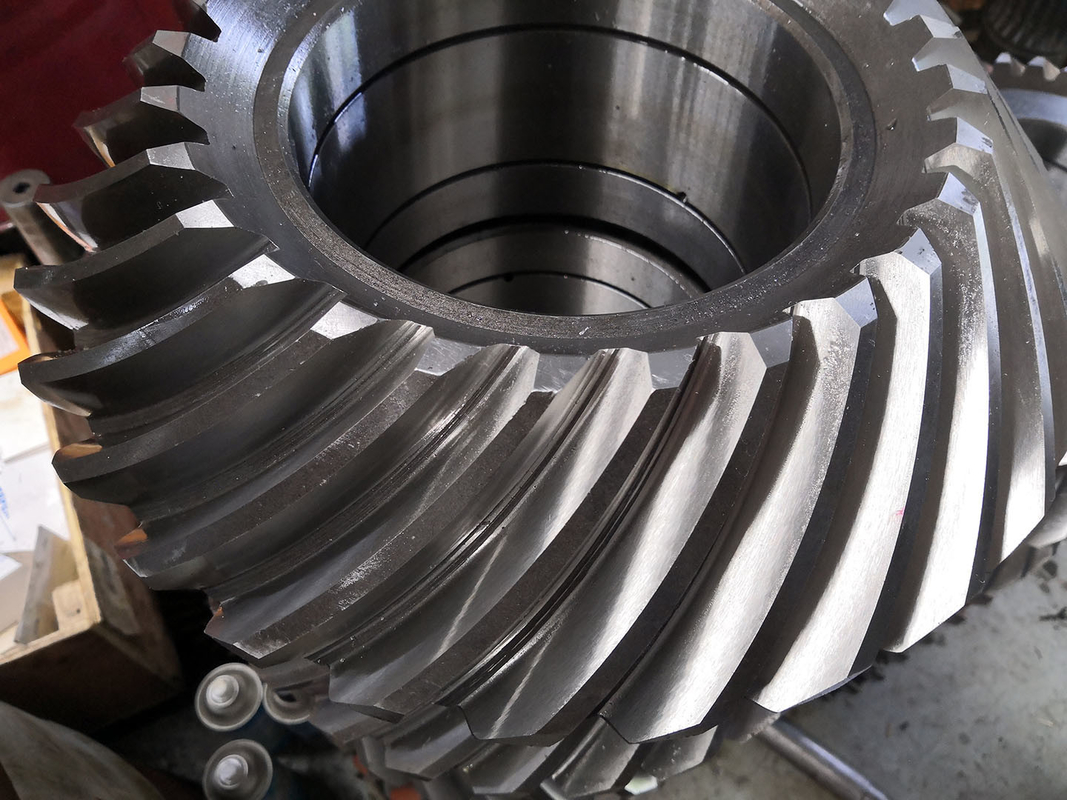

| Resaltar: | Engranaje cónico helicoidal de 11 módulos,engranajes de transmisión de pulido 20CrMnTi,engranaje cónico helicoidal 20CrMnTi |
||
1) Aplicaciones del engranaje esférico
Los engranajes cónicos en espiral se utilizan en situaciones en las que el eje de rotación de un eje debe cambiar de dirección.
Un ejemplo de esto es un diferencial de automóvil donde el eje de propulsión giratorio se gira a través de 90 ° para conducir las ruedas.
2) Características del engranaje de biselado en espiral
Un engranaje esférico en espiral tiene dientes cortados en forma helicoidal con la superficie de pitch siendo cónica.
Esto se traduce en una reducción del ruido y de las vibraciones a través del contacto gradual de los dientes en espiral con el
el contacto comienza en un extremo de un diente de engranaje y se extiende progresivamente por todo el flanco del diente.
Las proporciones típicas de engranajes son de 1: 1 a 5:1.
Los ejes de un sistema de esquinas espirales están en el mismo plano.
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | 20CrMnTi |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Módulo | 11 |
| Grillado de dientes de engranajes | √ |
| Número de dientes (Z) | 35 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
