| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22082104 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| DP: | 1.8 | Diámetro de echada: | Frente de la línea |
|---|---|---|---|
| Diámetro exterior: | - ¿Qué quieres decir?03 | Ángulo de echada: | 36°52'12 |
| Ángulo de cara: | 38°49'2 " | Ángulo de la raíz: | 35°12'45" |
| Resaltar: | Engranajes cónicos espirales DP1.8,Engranajes cónicos espirales AGMA 10-11,engranaje cónico del sistema de 36T Gleason |
||

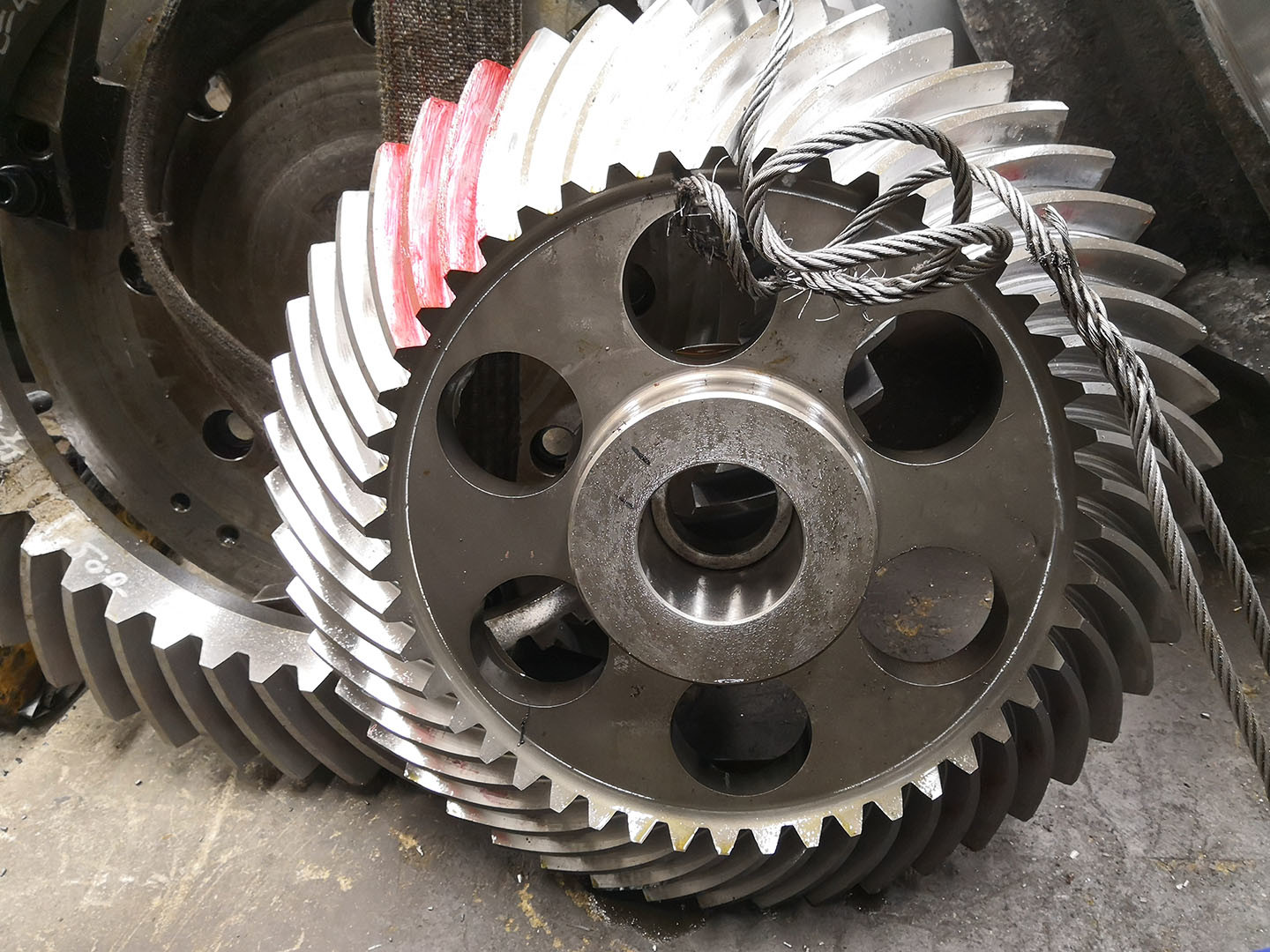

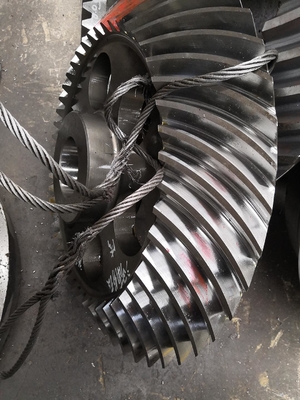

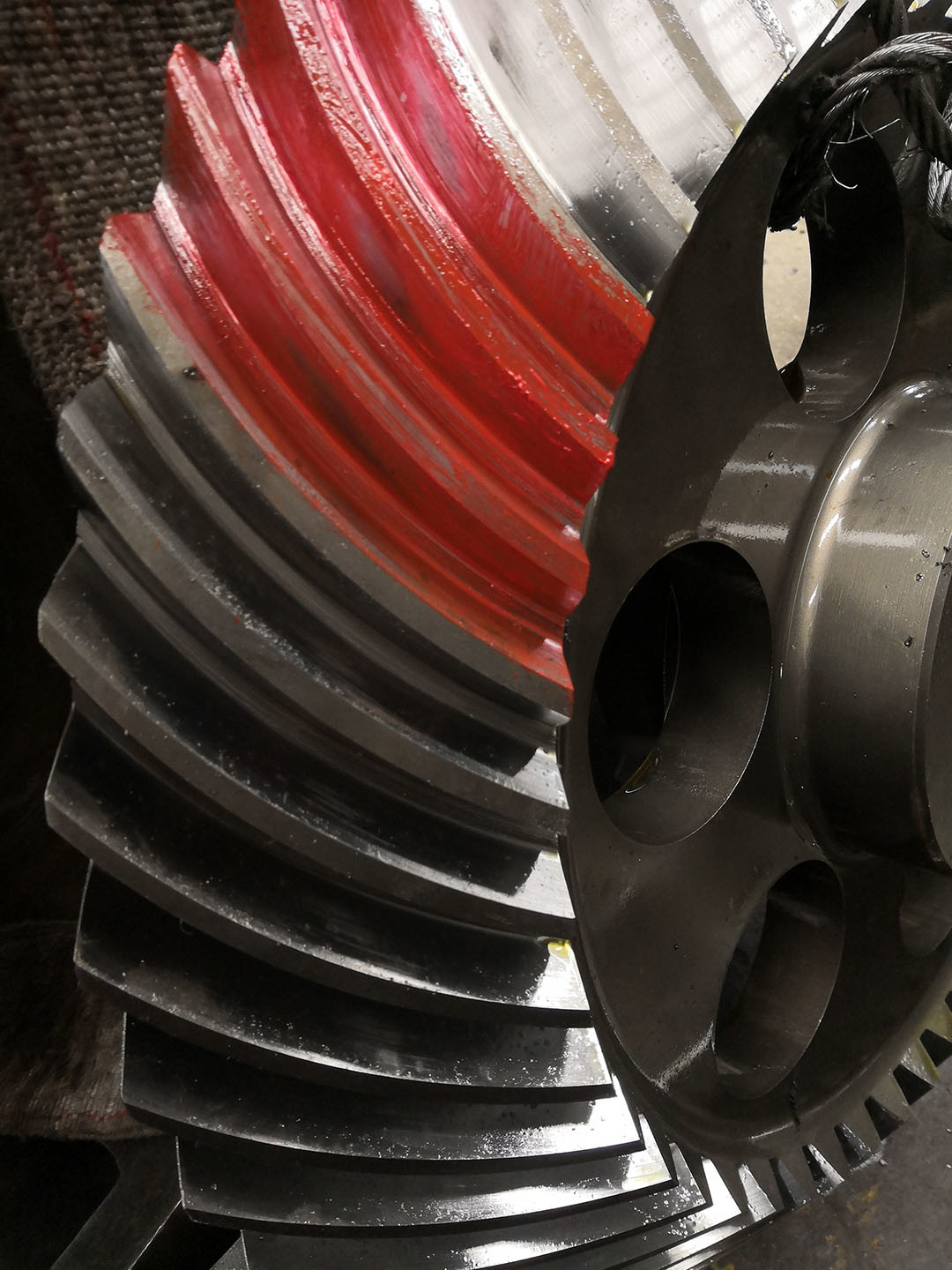

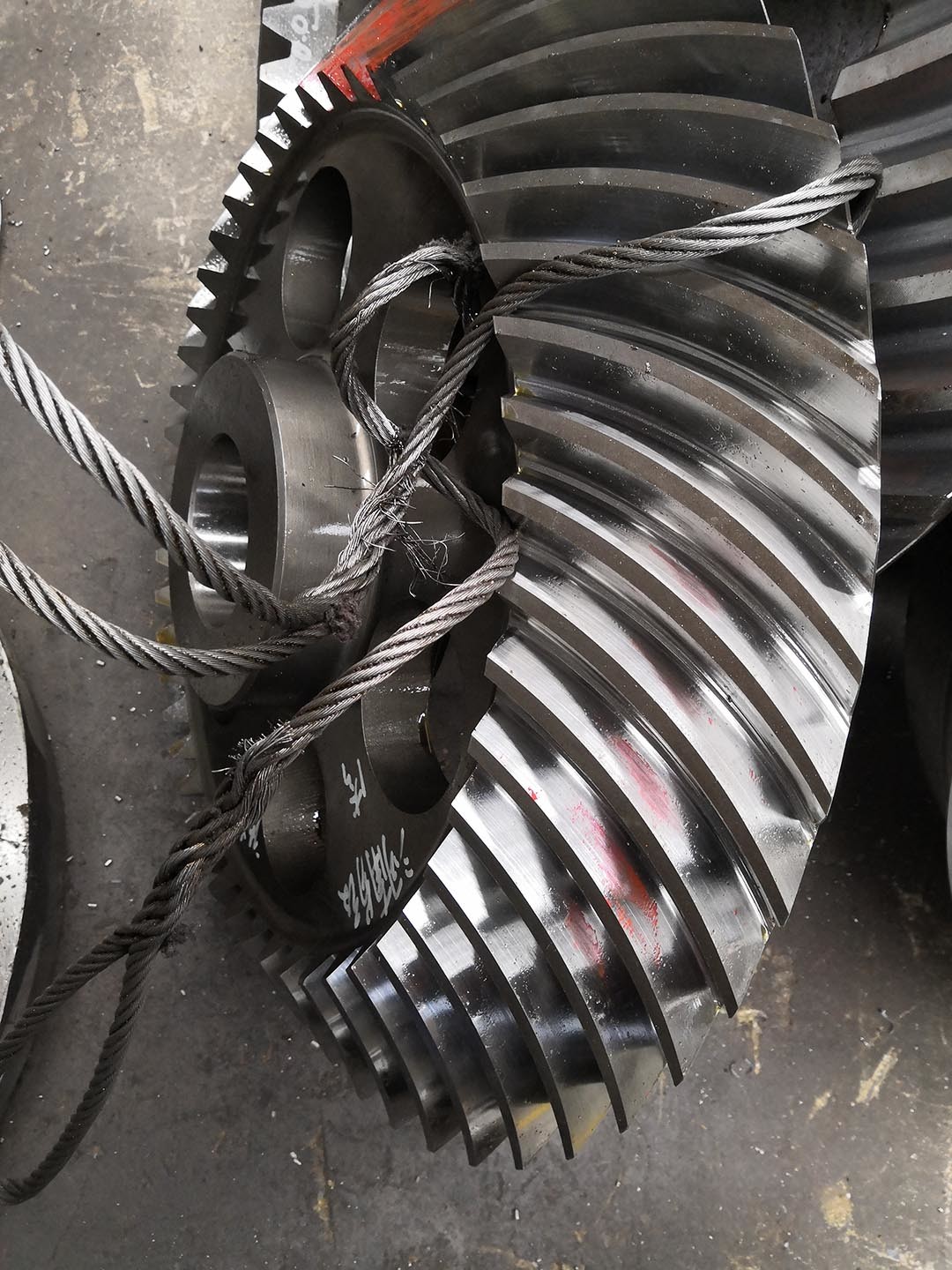

1) Características del engranaje cónico espiral
Los engranajes cónicos espirales se han vuelto cada vez más populares debido a su alta capacidad de cambio bajo estrés.
Para altas velocidades o si se requiere un poco de holgura, se realiza el pelado o lijado duro después del
| Productos | Juego de engranajes cónicos espirales |
| Hecho a medida | √ |
| Material | SAE 4320/ 20CrNi2MoA |
| Fabricación de dientes de engranaje | Fresado de engranajes y rectificado de dientes de engranaje |
| Paso diametral | 1.8 |
| Rectificado de dientes de engranaje | √ |
| Número de dientes (Z) | 36 |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 35° |
| Grado de precisión | Grado AGMA 10-11 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipo de producción
Proceso de producción
Forja Mecanizado Corte
Tratamiento térmico Rectificado Inspección
