| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22082203 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $600/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| Material: | DIN 18CrNiMo7 | Helix angle: | 31° |
|---|---|---|---|
| Hardness: | 58-62 HRC | Normal Module: | 4 |
| Transverse Module: | 4.6667 | Face Width: | 50 |
| Resaltar: | Engranajes helicoidales dobles de 4 módulos 77T,engranajes helicoidales dobles DIN 18CrNiMo7,engranajes helicoidales dobles de 4 módulos 77T |
||

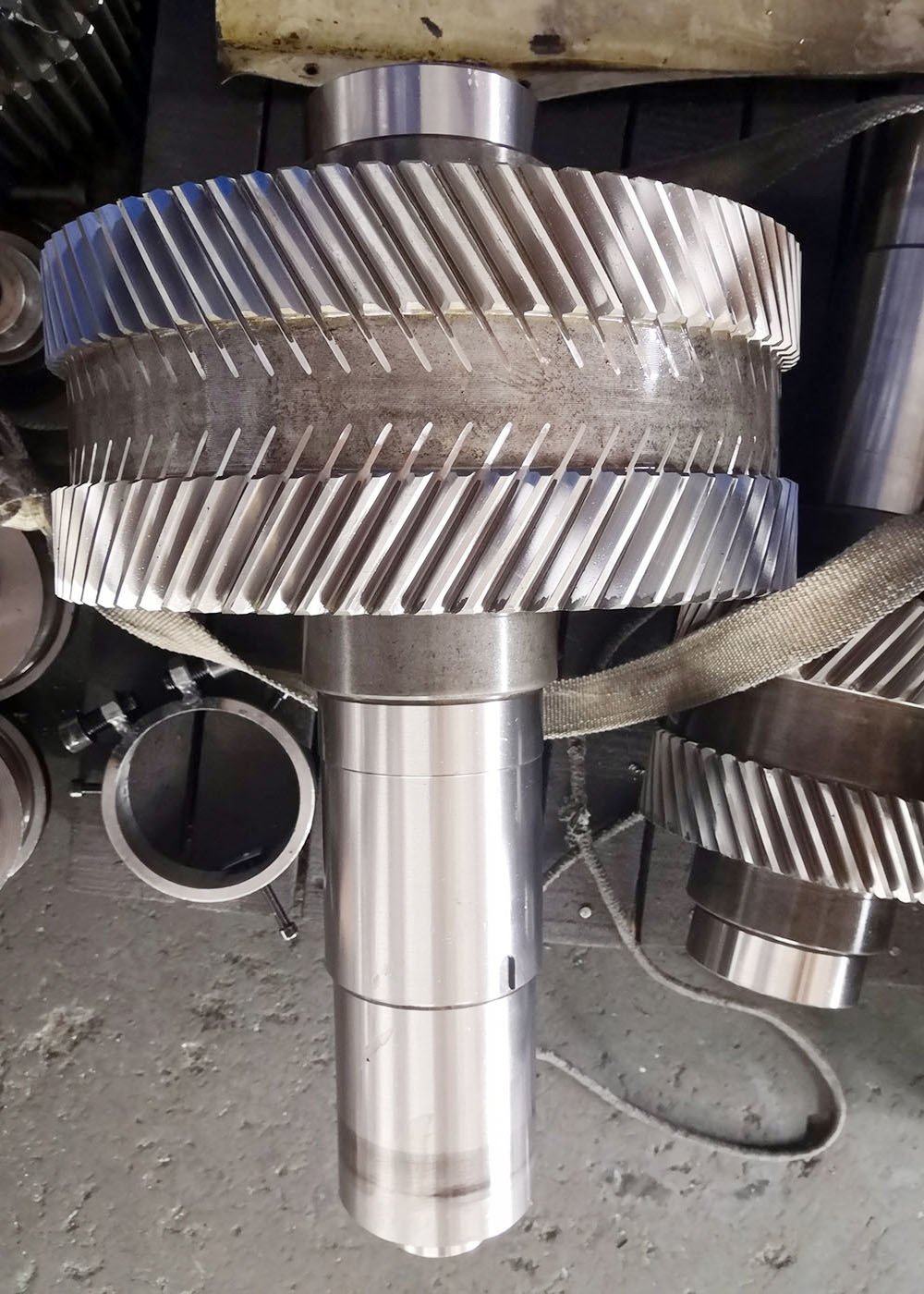

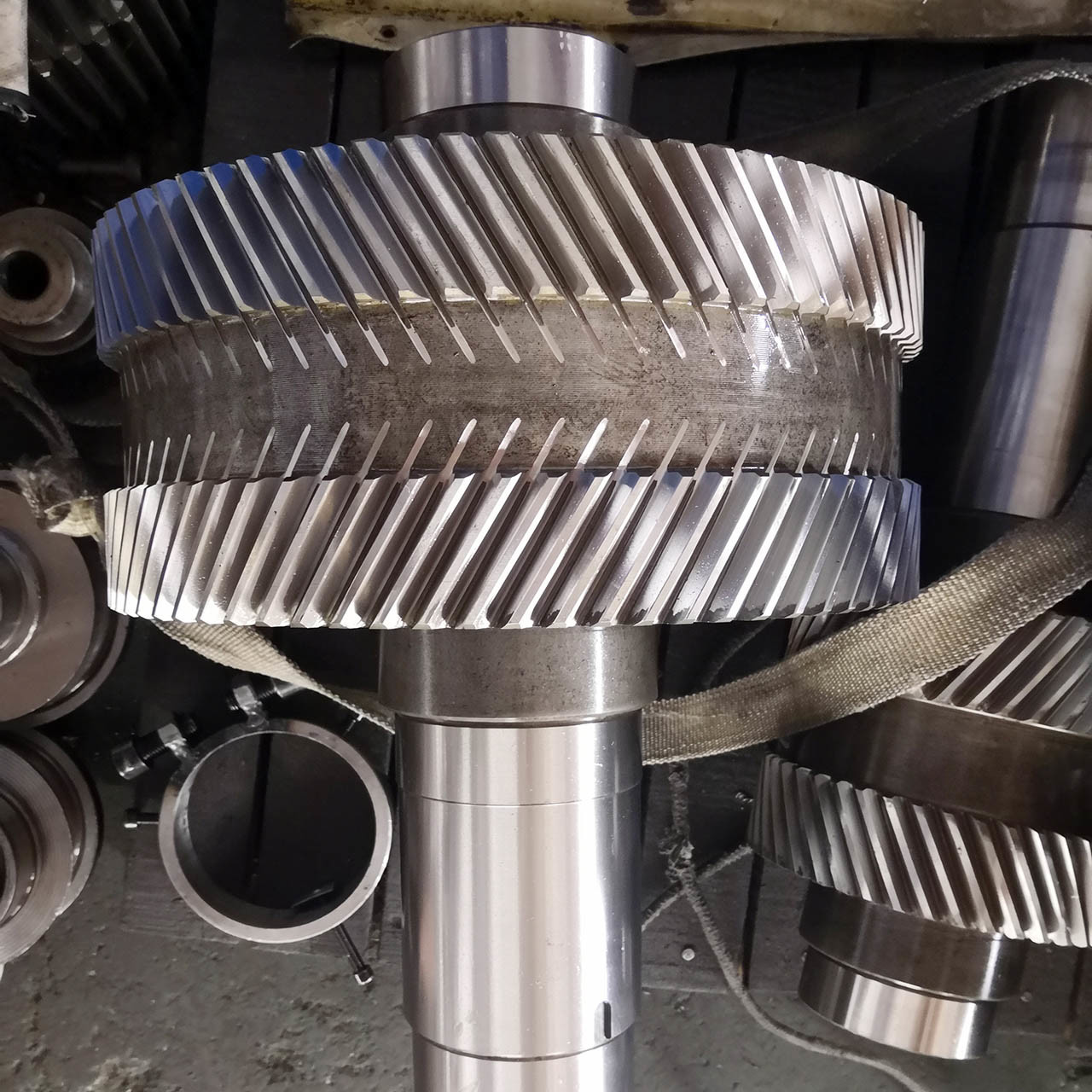

DIN 18CrNiMo7 Acero 4 módulo 77T engranajes de doble hélice para caja de cambios
1) Descripción de los engranajes de doble hélice
Un engranaje doble helicoidal consiste en dos ángulos de hélice con manos opuestas.
Este engranaje se utiliza para el mantenimiento de la velocidad de los engranajes.
La configuración de pares significa que pueden manejar cargas altas y permitir una transmisión sólida mientras se ejecuta.
2) Características de los engranajes de doble hélice
Los engranajes dobles helicoidales tienen todas las ventajas de los engranajes helicoidales, que son fuertes y silenciosos, además de tener
la ventaja de poder cancelar las fuerzas de empuje mediante la combinación de engranajes helicoidales con ambos derecho y
Por otro lado, tienen la desventaja de ser difíciles de fabricar.
Los engranajes de doble hélice y los engranajes de espina de arenque son del mismo tipo de engranaje, pero los que tienen una ranura en el
centro se llaman engranajes helicoidales dobles, mientras que los que no tienen ranura donde se encuentran los dientes izquierdo y derecho
en el centro, se llaman engranajes de espina de arenque.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | Hecho a medida |
| Número de dientes (Z) | 53 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 31° |
| Grado de precisión de los dientes | Grado ISO 7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 260 a 300HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
