| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB220083001 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $700/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| Perfil del engranaje: | Engranaje helicoidal doble | Anchura de la cara: | 120 |
|---|---|---|---|
| Los dientes numeran: | 58 | Fabricación: | El moler del engranaje |
| Grado de calidad: | ISO 8-9 | Tratamiento térmico: | Normalización |
| Resaltar: | Engranajes helicoidales dobles de AISI 4140,Normalización de los engranajes helicoidales dobles,Engranaje del hueso de los arenques del acero de forja |
||

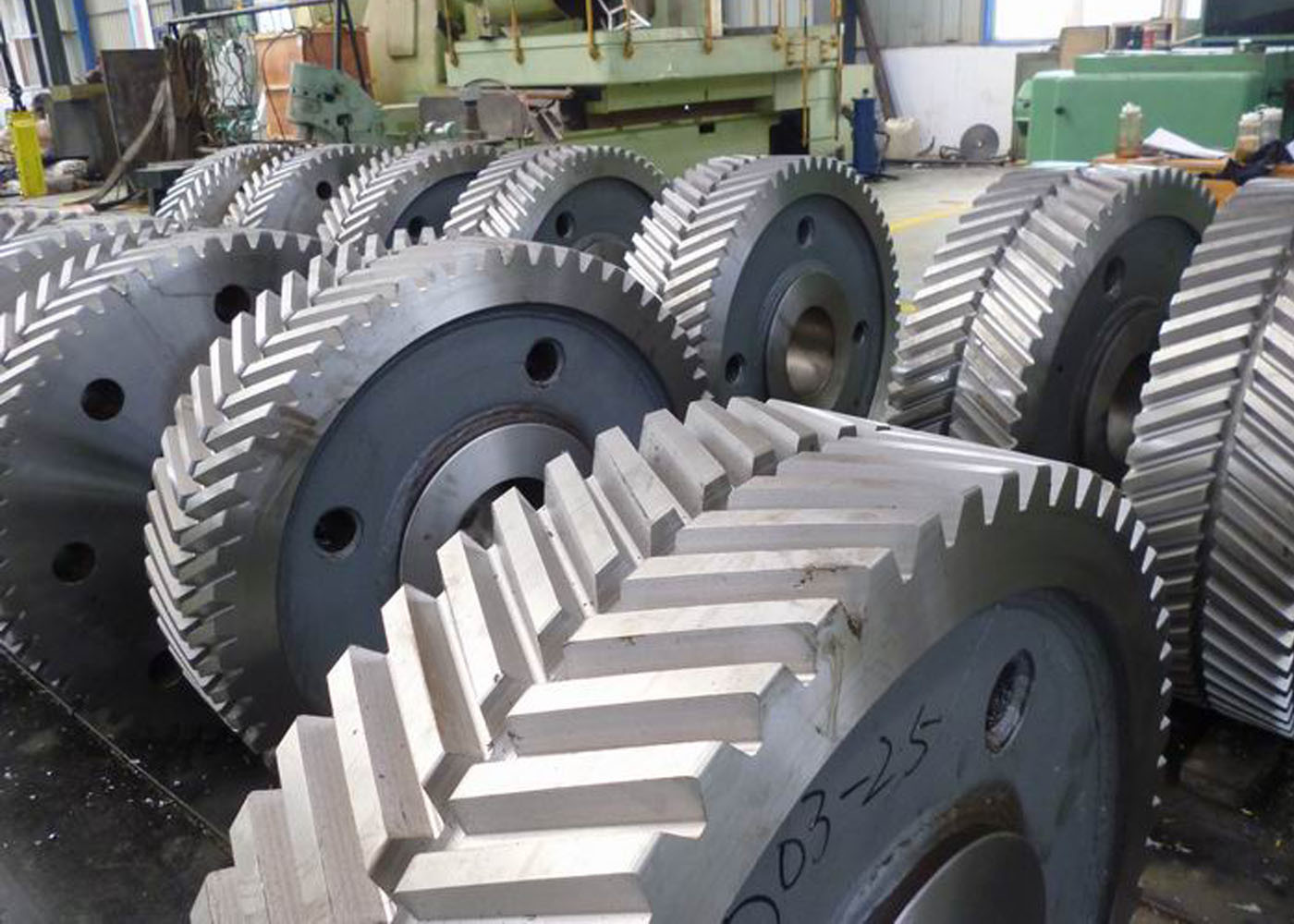

Forja de acero normalizador AISI 4140 Doble engranajes helicoidales-rueda de engranajes
1) Descripción del equipo de doble hélice
El engranaje de doble hélice consta de dos engranajes idénticos articulados en el mismo eje y que tienen
Dientes en direcciones opuestas (uno tiene la hélice hacia la izquierda y el otro tiene la hélice hacia la derecha).
2) Características del engranaje de doble hélice
a) La fuerza de empuje resultante desarrollada en un engranaje de doble hélice es cero.
b) El engranaje de doble hélice puede transmitir mayor potencia.
c) El ángulo de hélice alto puede utilizarse ventajosamente en engranajes de doble hélice
d) El engranaje de doble hélice puede proporcionar una mayor eficiencia.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | Hecho a medida |
| Número de dientes (Z) | 58 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 22° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | La normalización |
| Dureza de la superficie | 260HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
