| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB22082302 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an |
| Capacidad de la fuente: | 50 sistemas/mes |
| Tipo: | engranaje cilíndrico | Anchura de la cara: | 120 |
|---|---|---|---|
| Dureza: | 45-50 HRC | Ángulo de la hélice: | 25° |
| Ángulo de presión: | 20° | Longitud: | Las demás: |
| Resaltar: | Recambios forjados de la transmisión de acero,Eje de engranaje de la raspa de arenque del SAE 4340,Eje de engranaje de la raspa de arenque de la transmisión |
||
| Atributo | Valor |
|---|---|
| Tipo | Engranaje cilíndrico |
| Ancho de cara | 120 |
| Dureza | 45-50 HRC |
| Ángulo de hélice | 25° |
| Ángulo de presión | 20° |
| Longitud | 2200mm |

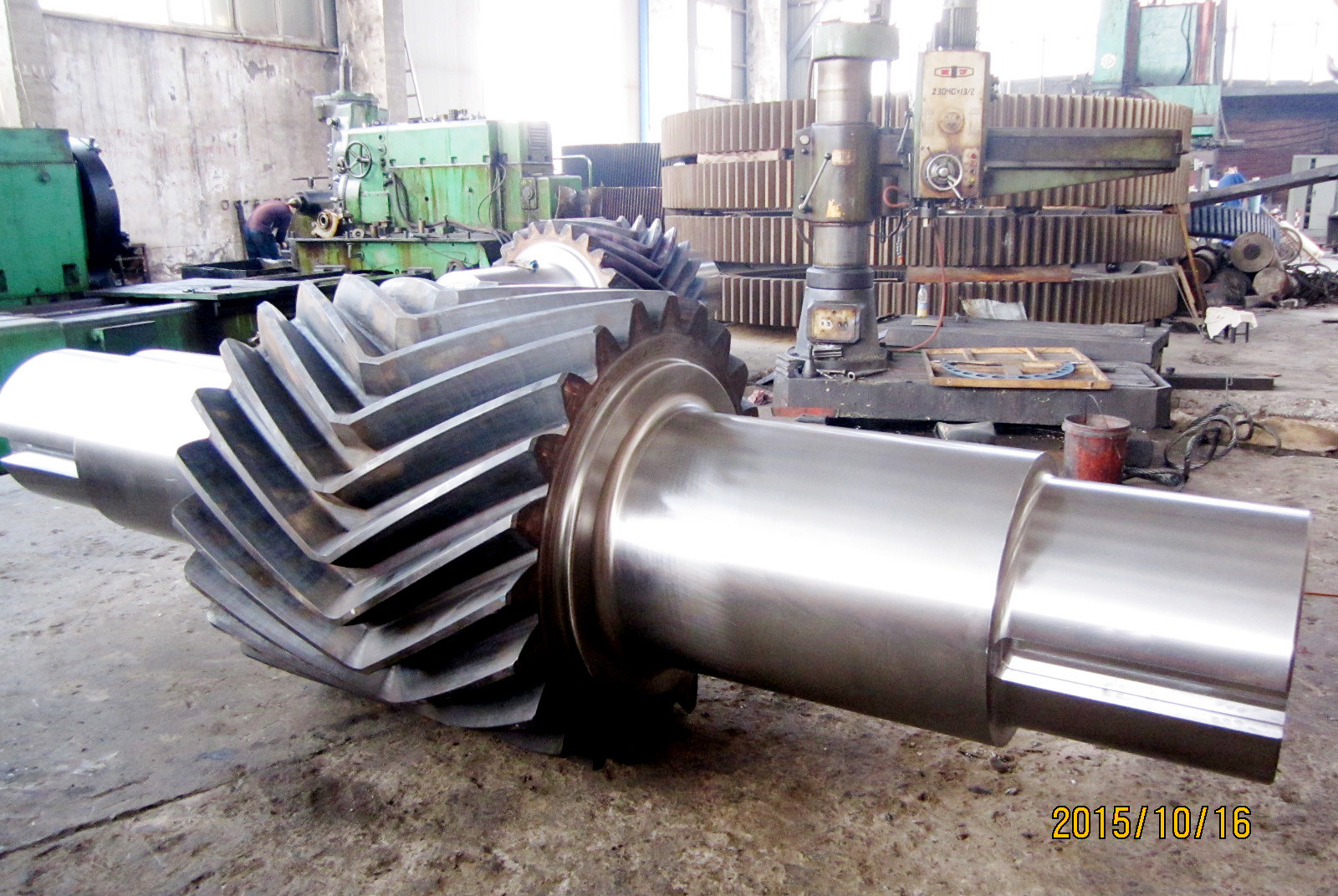

Los engranajes en espina de pescado se utilizan en la caja de cambios de par, turbinas de vapor para propulsión marina y ejes de rodillos en laminadores de acero. El mantenimiento adecuado de estos componentes prolonga su vida útil y garantiza un rendimiento óptimo.
La ausencia de fuerza de empuje en el engranaje en espina de pescado permite el uso de ángulos de hélice más altos, que pueden alcanzar hasta 45°.
| Productos | Engranaje en espina de pescado |
|---|---|
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Espina de pescado |
| Fabricación de dientes de engranaje | Fresado de engranajes |
| Rectificado de dientes de engranaje | Nulo |
| Módulo (M) | 10 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de hélice (β) | Personalizado |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Temple y revenido |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
