| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB2208241 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $70/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Diámetro exterior: | 535m m | Ángulo de eje: | 90° |
|---|---|---|---|
| Módulo: | 12,5 | El material: | 20CrNi2MoA |
| Ángulo de echada: | 53° 32' | Ángulo de la raíz: | 51° 28' |
| Resaltar: | Engranaje cónico de 90 grados de módulo 12,5,engranajes helicoidales de ángulo recto de módulo 12 |
||

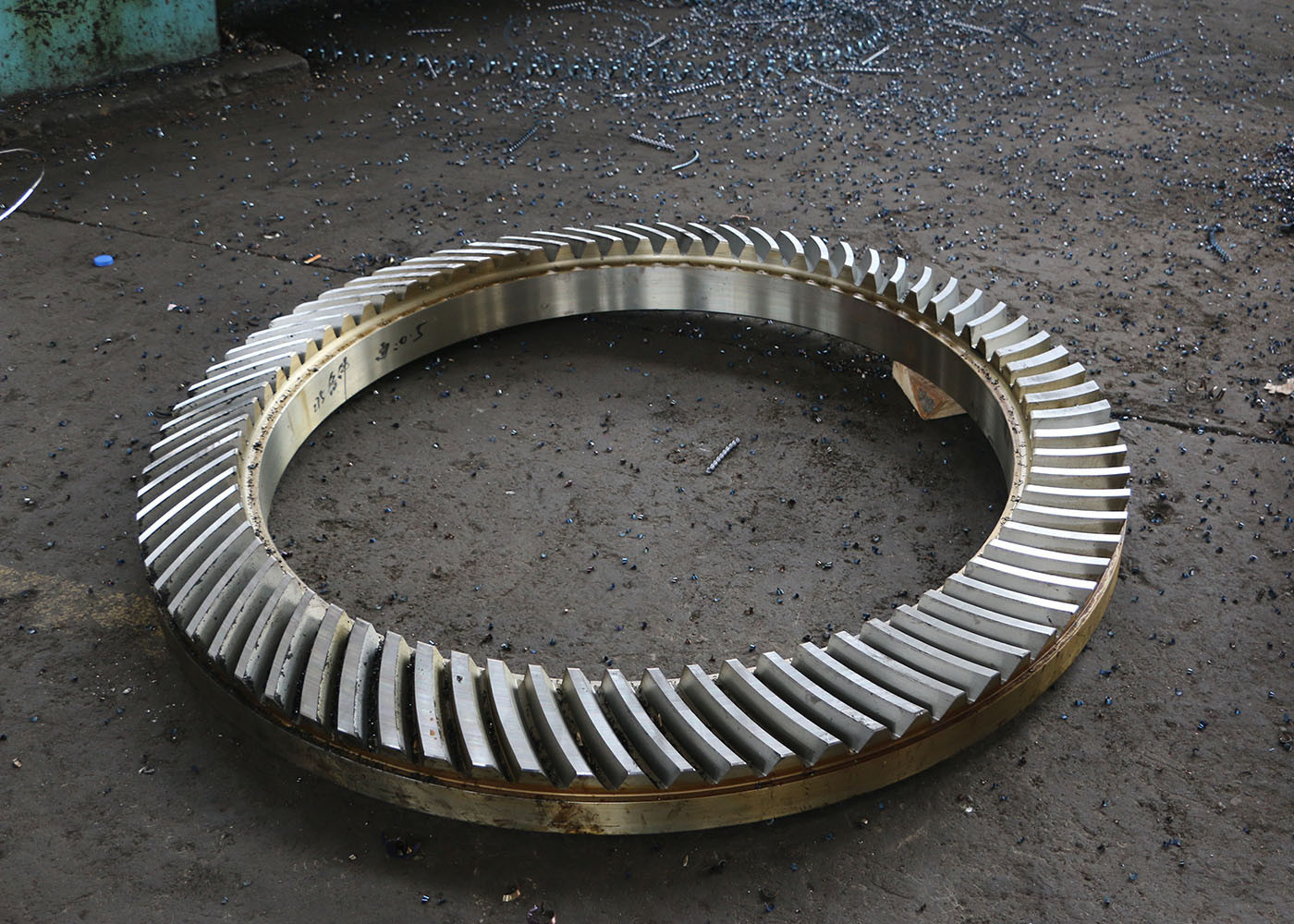

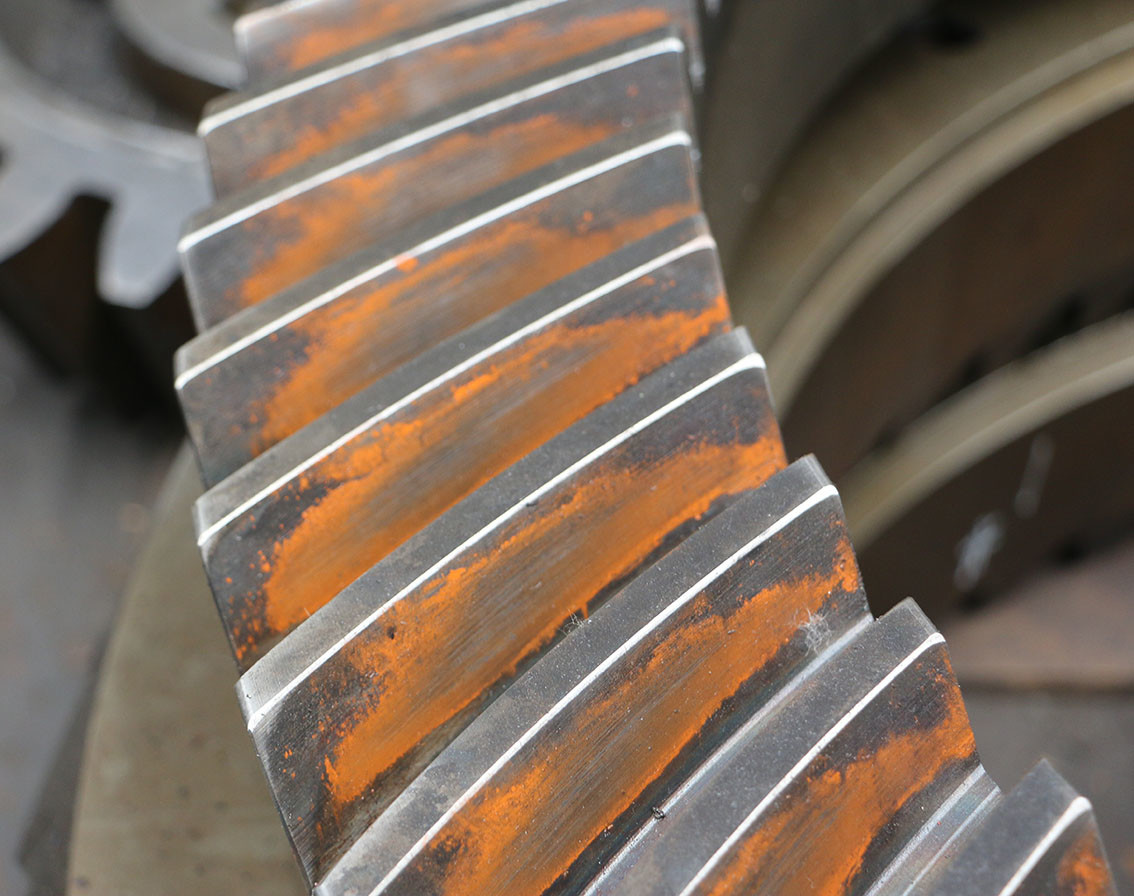

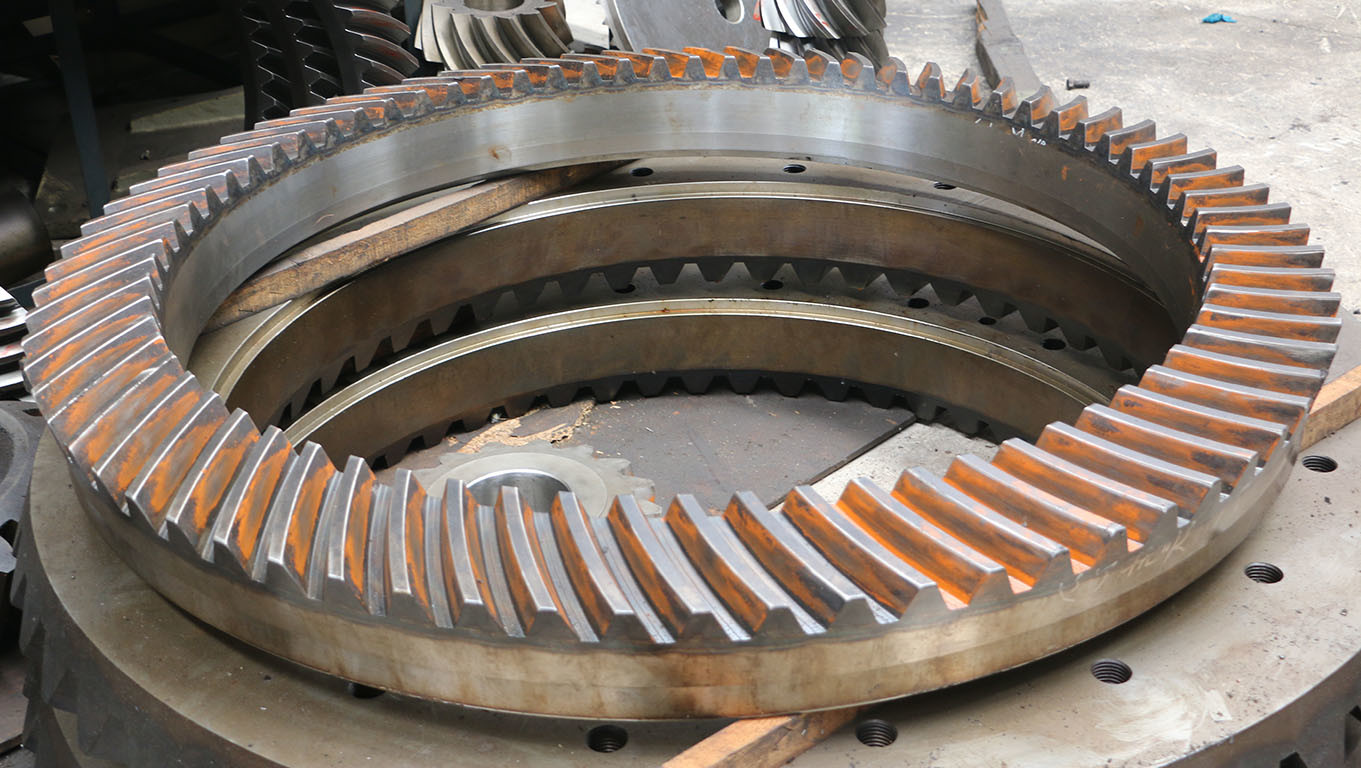

1) Descripción de los engranajes de biselado en espiral
Los engranajes cónicos en espiral son engranajes cónicos cuyos ejes se cruzan, a menudo en un ángulo de 90 grados.
con una ligera curva a lo largo de su longitud y un perfil involute.
Los engranajes convexos en espiral se utilizan a menudo para transmitir energía a través de un ángulo recto.
En relación con algunas de las soluciones alternativas de convección, el uso de una convección de alta velocidad en el interior de la cámara es más fácil que en el exterior.
pueden reducir el costo de propiedad al proporcionar un rendimiento más duradero y una necesidad mínima de reparaciones
o sustituciones.
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | 20CrNi2MoA |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 12.5 |
| Número de dientes (Z) | 58 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de exactitud | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
