| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB22082302 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50 sistemas/mes |
| El tipo: | engranaje cilíndrico | Anchura de la cara: | 120 |
|---|---|---|---|
| Dureza: | 260 a 280 HB | Ángulo de la hélice: | 25° |
| Ángulo de presión: | 20° | Diámetro de la extremidad: | Cubierto |
| Resaltar: | Eje de engranajes de la raspa de arenque 40XHMA,Dientes del eje de engranajes de la raspa de arenque 16,Eje de transmisión de 16 dientes |
||

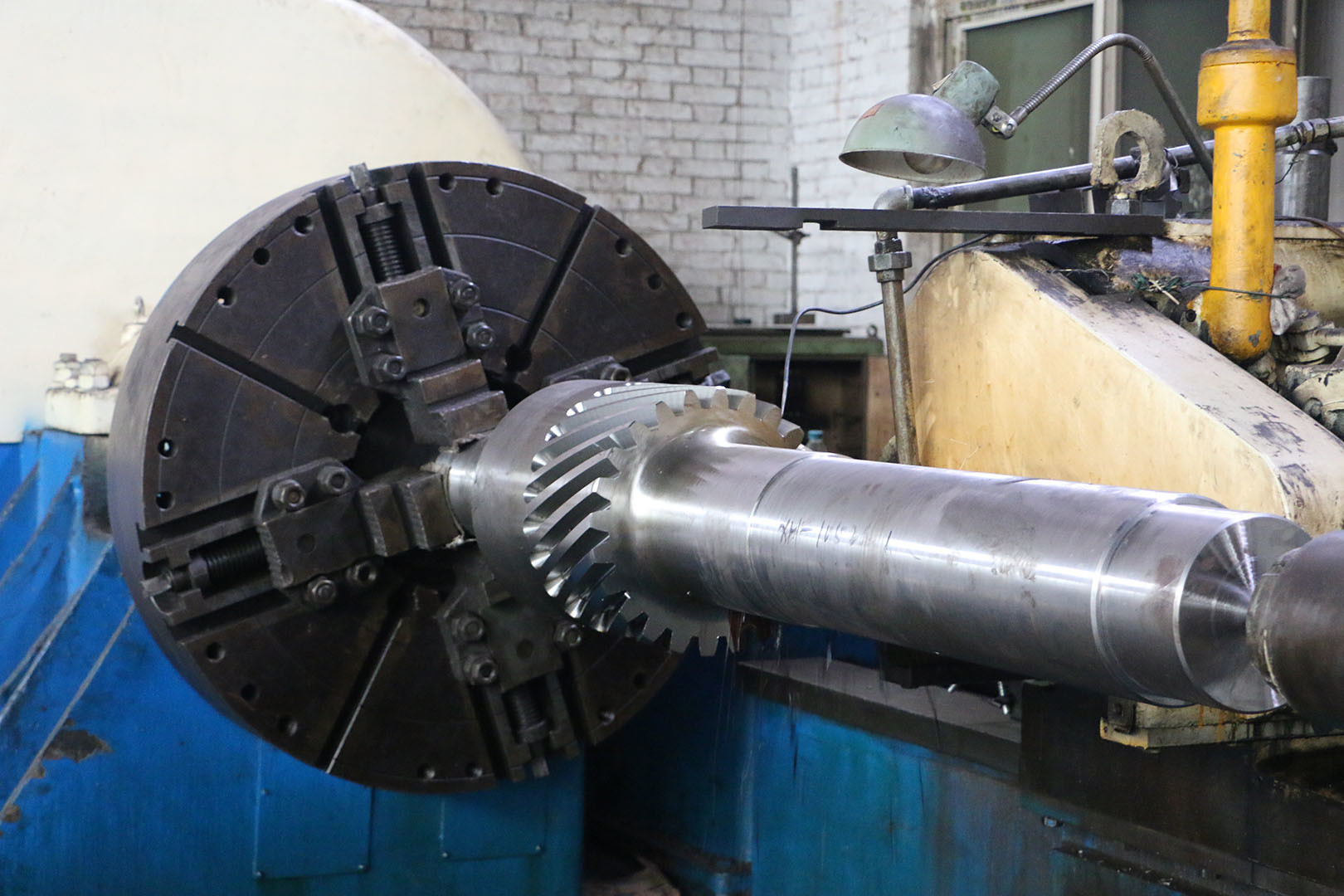

1) Descripción del eje de engranaje de la herringbone
Los engranajes de herringbone conducen la potencia y el movimiento entre un eje paralelo no intersectado que puede o no
tienen ranura central con cada grupo haciendo dos hélices opuestas.
En estos engranajes, las fuerzas de empuje terminales se anulan.
2) Aplicaciones del eje de engranaje de espina de hierro
La aplicación más común es en la transmisión de energía.
Esto ofrece una pulsación reducida debido a lo cual se utilizan ampliamente para
Los engranajes de aringe se utilizan principalmente en maquinaria pesada.
| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 10 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
