| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS22082502 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $850.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| El material: | 18CrNiMo7 | Módulo: | 16 |
|---|---|---|---|
| Ángulo de la hélice: | 22° | Precisión: | Grado del ISO 8 |
| Diámetro de la extremidad: | 410 | Ángulo de presión: | 20° |
| Resaltar: | Eje principal de la transmisión recta del estímulo,Eje principal de la caja de engranajes de AISI 4140,Eje principal de la transmisión de AISI 4140 |
||

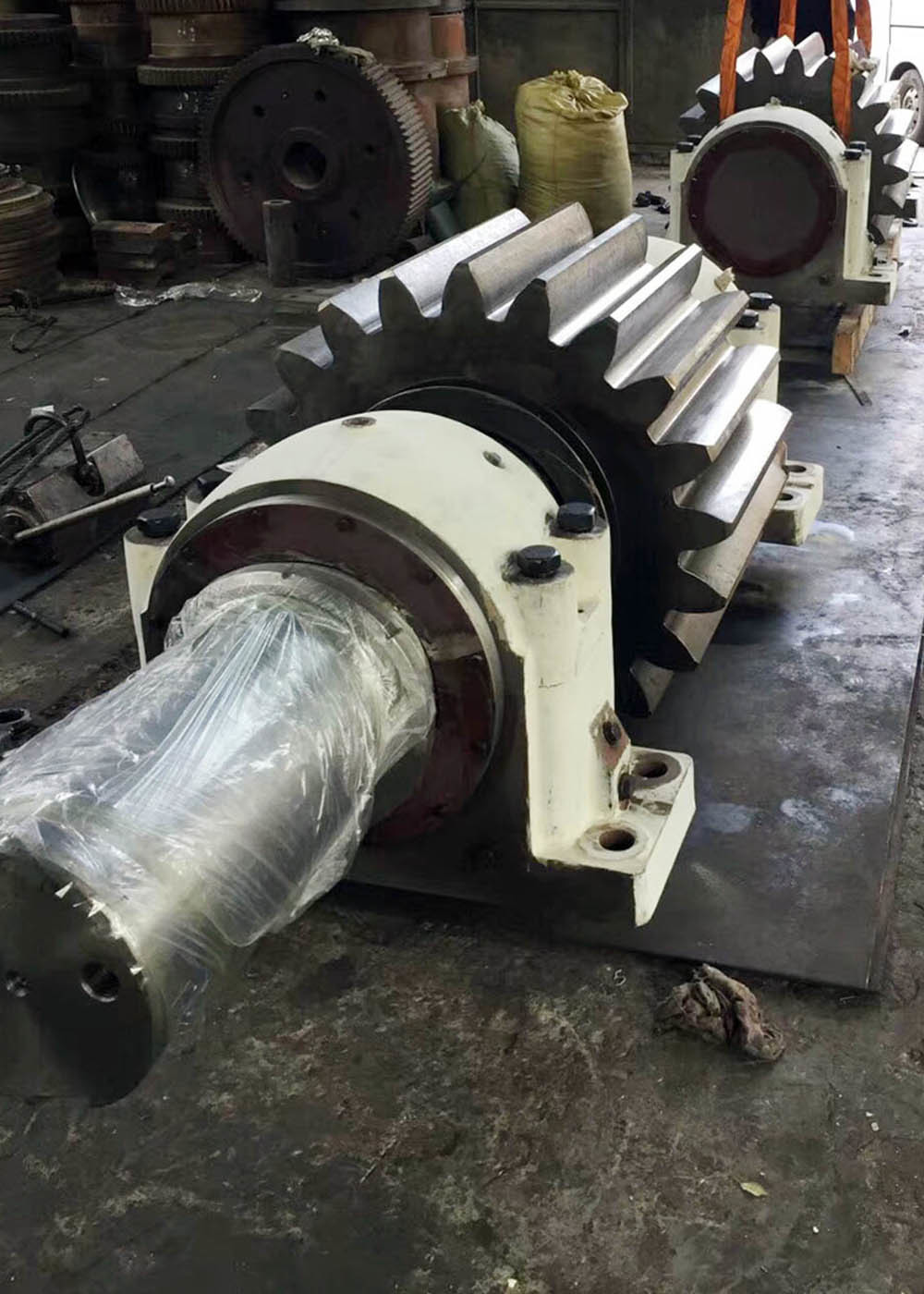

Parte de repuesto de la transmisión AISI 4140 Acero eje de transmisión del engranaje de espolón recto
1) Descripción del eje de engranaje
Los ejes de engranajes proporcionan la rotación que permite que un engranaje se involucre y gire con otro y contenga dientes de engranaje integrado en el eje.
Un eje de engranajes con los perfiles de engranajes en cada extremo se llaman engranajes de eje de intersección.
2) Diferencia entre engranajes y ejes
En los engranajes, los dientes del eje accionado pueden colocarse interna o externamente.
La malla de engranajes también sólo utiliza un diente a la vez, y no todos ellos a la vez como con el caso de las clavijas.
Un eje en espiral puede Los dientes de un engranaje pueden tener curvas.
| Productos | Eje de engranaje helicoidal izquierdo |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| EquipoDientesFabricación | El moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 16 |
| Número de dientes (Z) | 22 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 22° |
| Grado de exactitud | Grado ISO 8 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 45 a 50 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
