| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GB22112303 |
| Cantidad de orden mínima: | 1 juego |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | LC, T/T, Western Union, D/P |
| Capacidad de la fuente: | 150 sistemas/mes |

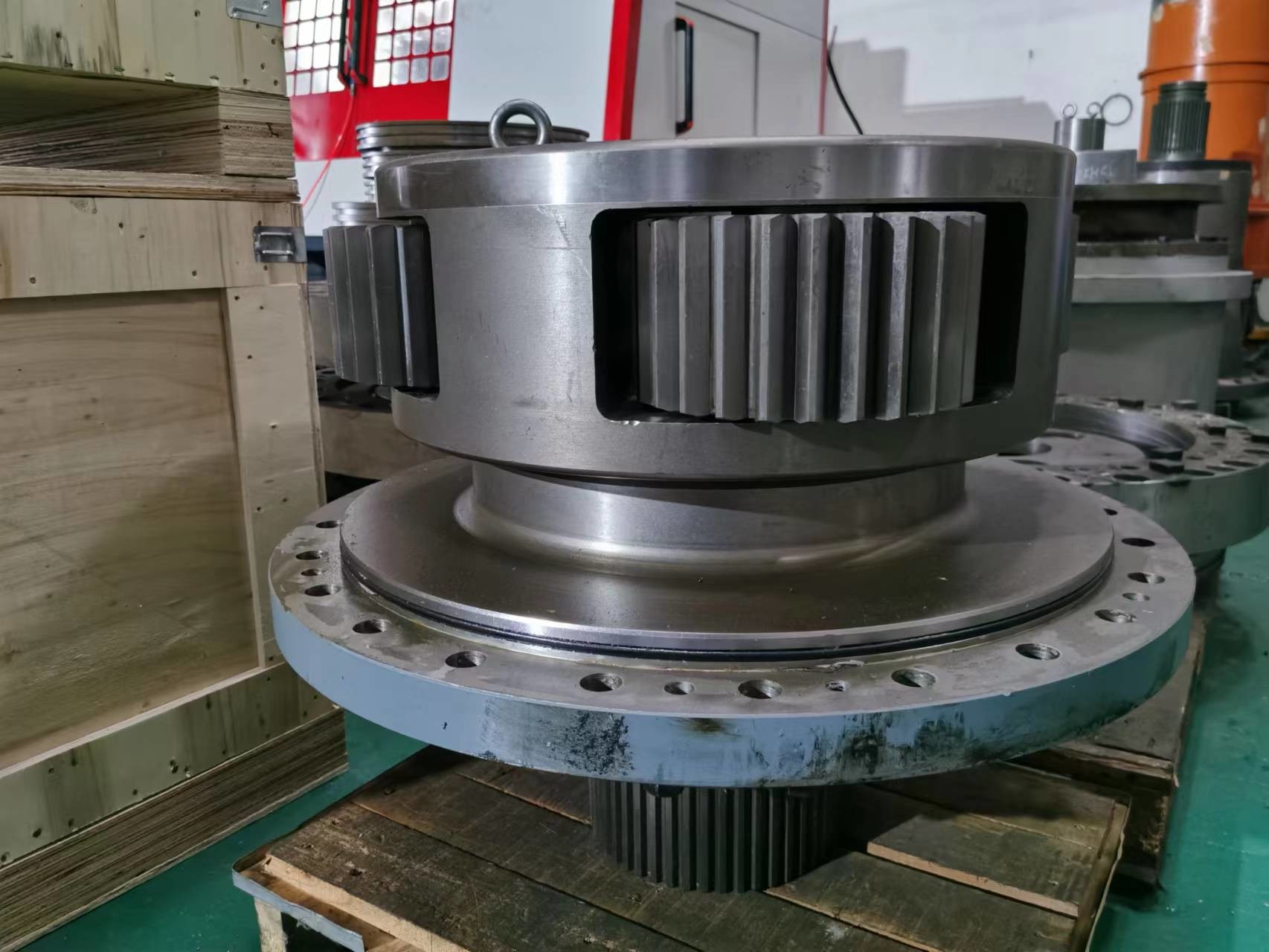

| Engranaje planetario No.: | 3 | Escribe: | Tres engranajes planetarios |
|---|---|---|---|
| Perfil: | Engranaje recto y engranaje interno | Dureza: | 58-62 HRC |
| Aplicaciones: | Explotación del cabón | Color: | Amarillo |
| Resaltar: | Caja de engranajes reductora de tres engranajes planetarios,caja de engranajes reductora de 62 HRC,caja de engranajes reductora de grado ISO 6 |
||
1) Descripción del tren de engranajes epicíclicos
Un juego de engranajes planetarios consta de dos engranajes montados de manera que el centro de un engranaje gira alrededor del centro del otro.
Un transportador conecta los centros de los dos engranajes y gira el engrane de los engranajes planetario y solar para que sus círculos primitivos rueden sin deslizamiento.
Un punto en el círculo primitivo del engranaje planetario traza una curva epicicloidal.
En este caso simplificado, el engranaje solar está fijo y los engranajes planetarios giran alrededor del engranaje solar.
2) Característica de la caja de cambios planetaria
La carga en un tren de engranajes planetarios se comparte entre múltiples planetas;por lo tanto, la capacidad de torsión aumenta considerablemente.
Cuantos más planetas haya en el sistema, mayor será la capacidad de carga y mayor la densidad de par.
El tren de engranajes planetarios también proporciona estabilidad debido a una distribución uniforme de la masa y una mayor rigidez rotacional.El par aplicado radialmente sobre los engranajes de un tren de engranajes planetarios es transferido radialmente por el engranaje, sin presión lateral sobre los dientes del engranaje.
En una aplicación típica, la potencia de accionamiento se conecta al engranaje solar.Luego, el engranaje solar impulsa los engranajes planetarios ensamblados con el anillo de engranaje externo para que funcionen.
Todo el conjunto del sistema de engranajes planetarios gira sobre su propio eje y a lo largo del anillo de engranaje externo donde el eje de salida conectado al portasatélites logra el objetivo de reducción de velocidad.
Se puede lograr una relación de reducción más alta duplicando los engranajes de múltiples etapas y los engranajes planetarios que pueden operar dentro de la misma corona.
| Productos | Caja de cambios/reductor de engranajes |
| Por encargo | √ |
| Tipo de perfil de engranaje | Engranaje helicoidal/ Engranaje helicoidal doble |
| Fabricación de dientes de engranaje | Tallado de engranajes/ Rectificado de engranajes |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Disfraz |
| Número de dientes (Z) | Disfraz |
| Ángulo de presión (α) | 20°/ 14,5° |
| Ángulo de hélice (β) | Disfraz |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburación/Enfriamiento de cemento/Nitruración |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | YO ASI | ГΟСТ | ASTM | JIS | ESTRUENDO |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
