| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22112601 |
| Cantidad de orden mínima: | 2 juegos |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, carta de crédito |
| Capacidad de la fuente: | 500 sistemas/mes |
| Duración total: | 318 | Ángulo de eje: | 90° |
|---|---|---|---|
| Módulo: | 7 | El material: | SAE 4320 |
| Ángulo de echada: | 13° 45' | Ángulo de cara: | 16° 56' |
| Resaltar: | Hélice del eje del engranaje cónico espiral de acero,engranajes cónicos espirales SAE 4320,engranajes cónicos espirales de ángulo 35 ° |
||

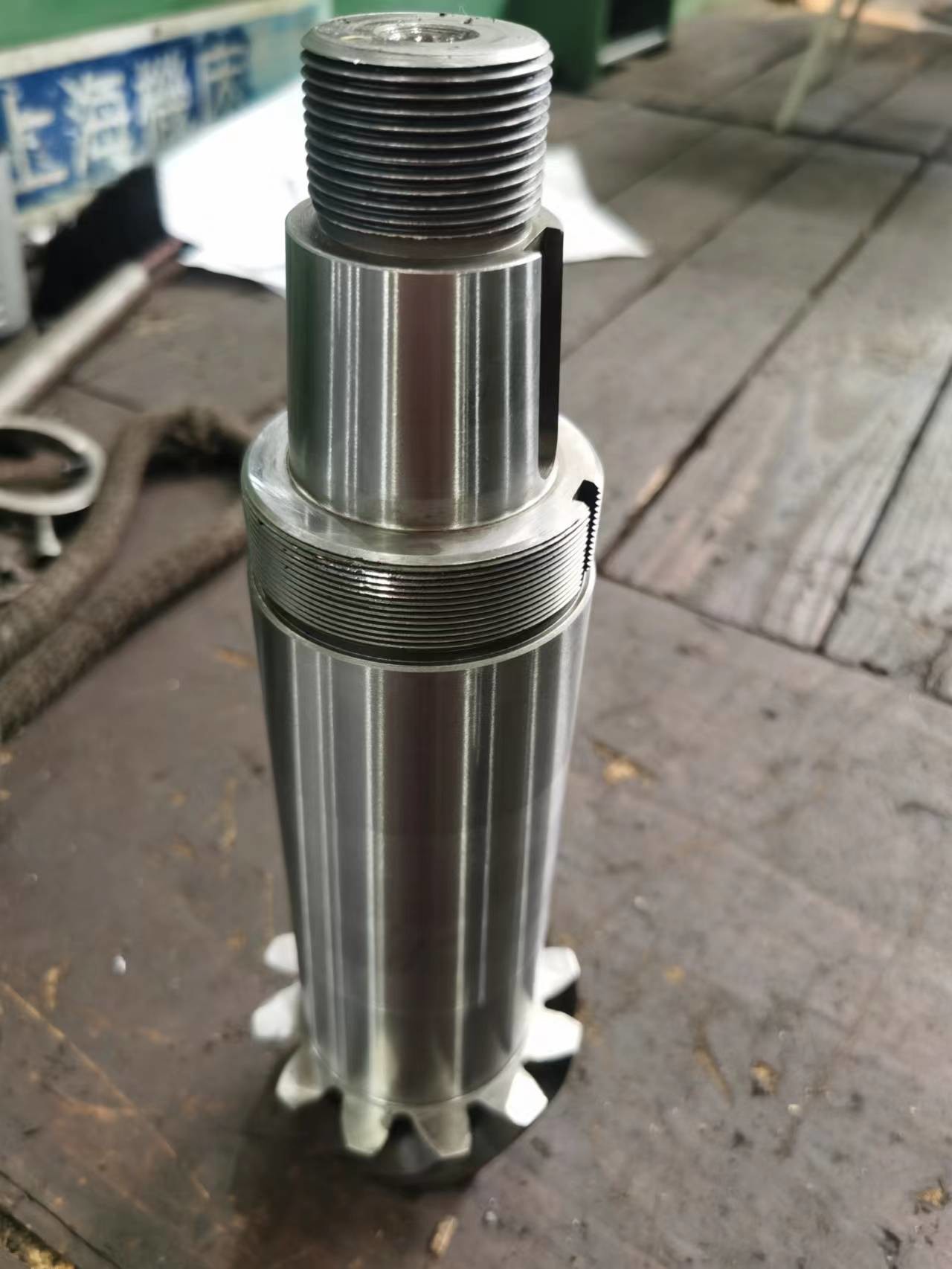

1) Descripción del eje del engranaje cónico en espiral
Dientes 12
En el caso de los demás productos
Ángulo de presión 20°
Ángulo de la hélice 35°
2) Fabricación de engranajes cónicos en espiral
Altura 13.21
Diámetro exterior 100.54
Diámetro de Paso 84.00
Tratamiento térmico de cementación 58-62 HRC
Profundidad de la capa endurecida 0,8 a 1,0 mm
Durabilidad del núcleo 35-42 HRC
Fresado y rectificado de engranajes
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | Las demás: |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Grillado de dientes de engranajes | √ |
| Módulo | 7 |
| Número de dientes (Z) | 12 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 35° |
| Grado de precisión de los dientes | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
