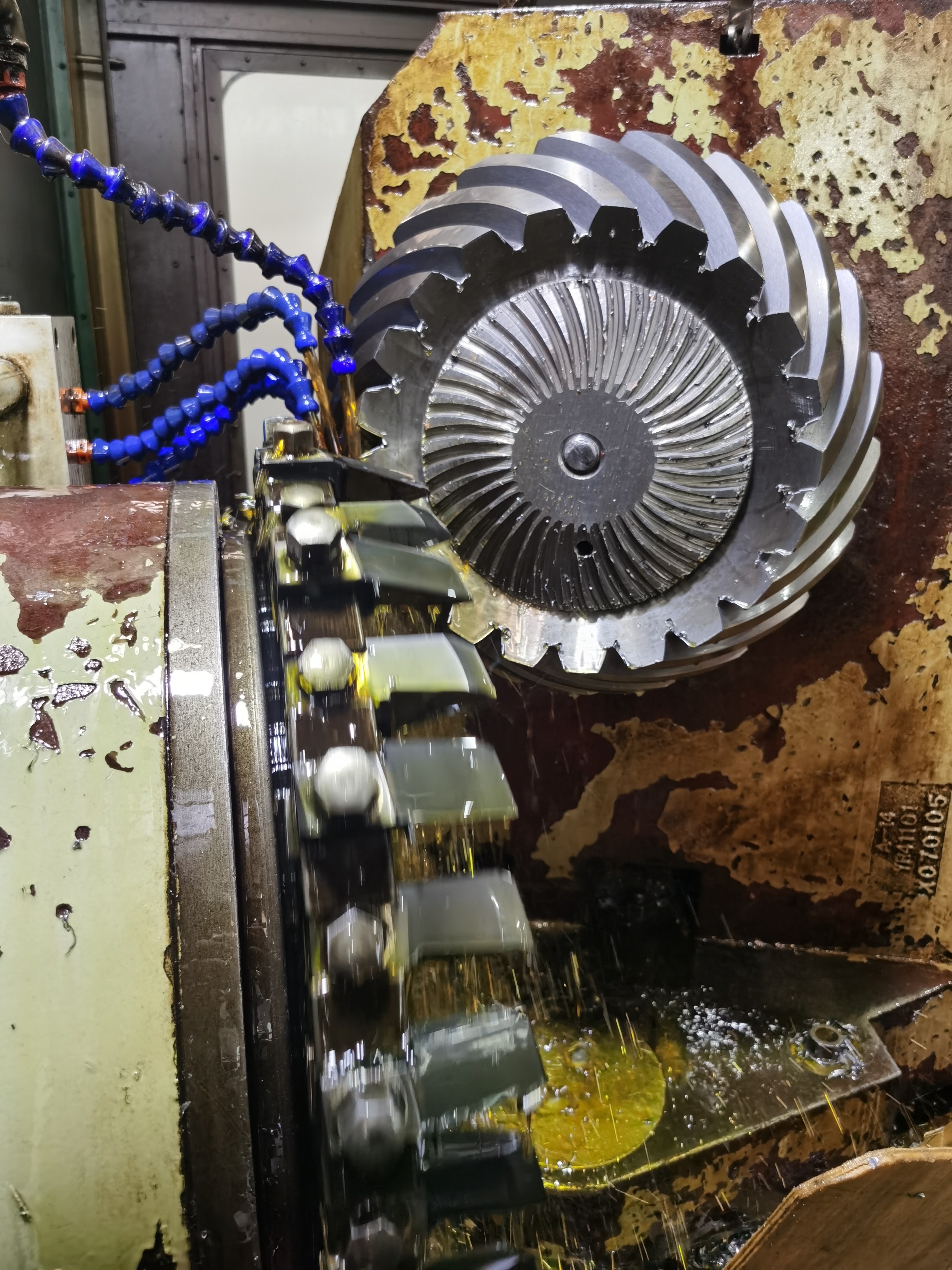

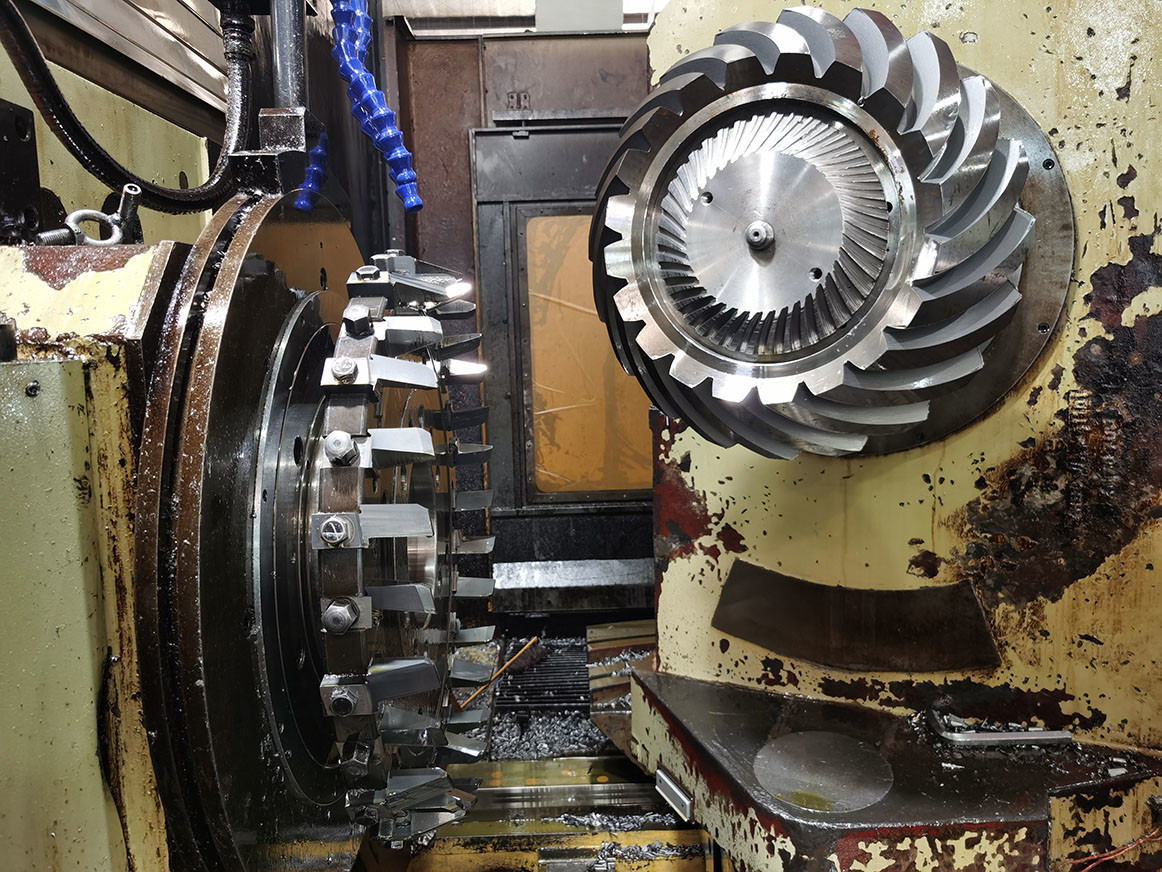

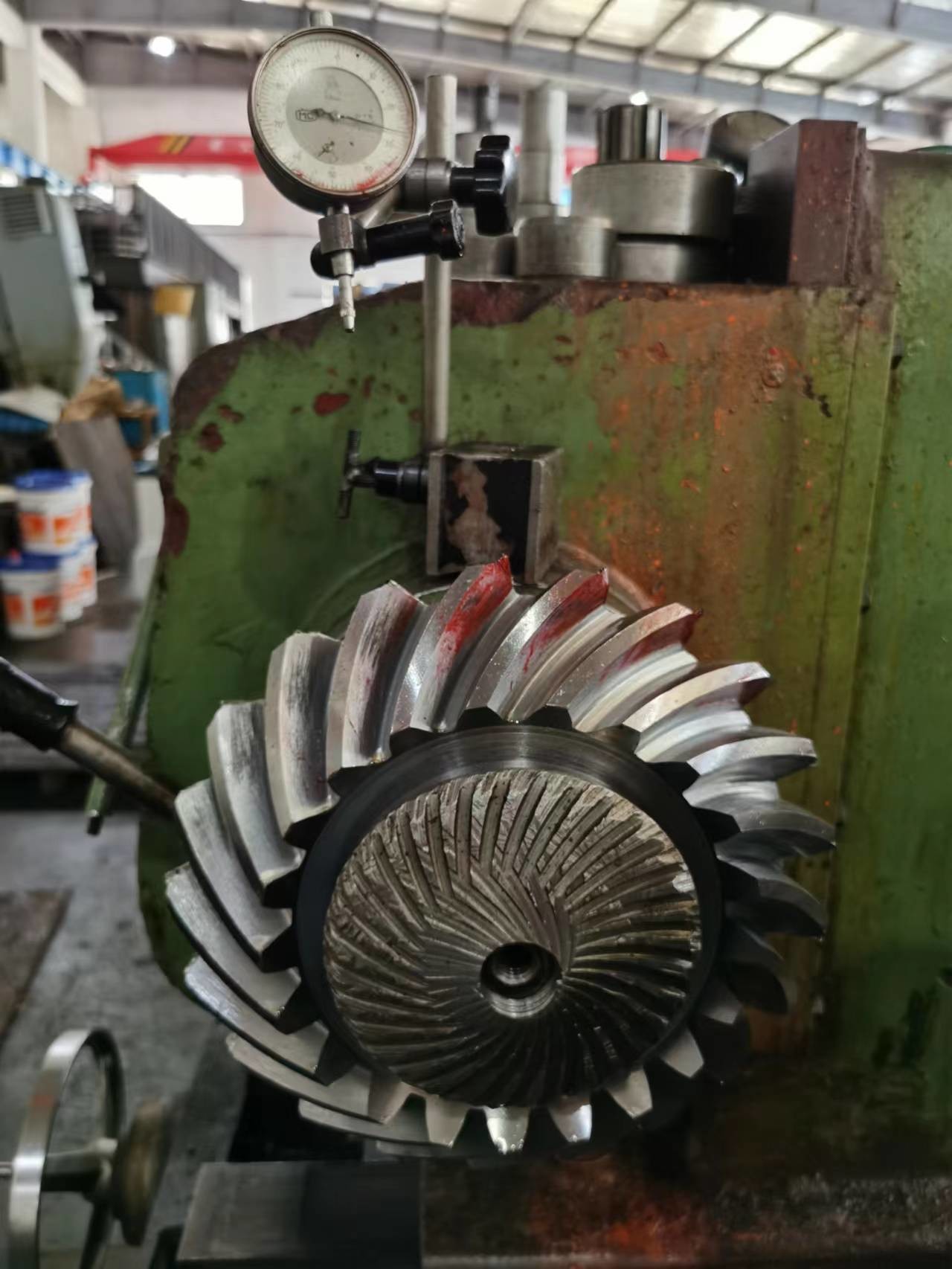

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason
  • Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason
  • Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason
  • Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason
Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason

Lugar de origen Porcelana
Nombre de la marca YIZGEAR
Número de modelo SP22112601
Detalles del producto
Tipo de engranaje:
Manzana
Ángulo espiral:
35 °
Ángulo de presión:
20 °
Método de fabricación:
Molienda de engranajes
Roughness de la superficie del engranaje:
Ra 0,8 ~ 1.6
Grado de calidad:
ISO 6-7
Resaltar:

Juego de engranajes cónicos en espiral personalizados

,

Juego de engranajes cónicos en espiral 18CrNiMo7

,

Juego de engranajes cónicos en espiral Gleason de acero

Términos de pago y envío
Cantidad de orden mínima
1 juego
Precio
$500/Set
Detalles de empaquetado
Cajón de la madera contrachapada
Tiempo de entrega
45-60 días
Condiciones de pago
T/T, D/P, Western Union, L/C
Capacidad de la fuente
1500
Descripción del Producto

Juego de engranajes cónicos espirales rectificados tipo Gleason de acero 18CrNiMo7 personalizado

Descripción de los engranajes cónicos espirales

La sofisticación y el rendimiento superior de un accionamiento de engranajes cónicos espirales ofrecen al ingeniero muchas oportunidades.

En un engranaje en ángulo recto típico, la alineación perpendicular de los dientes del engranaje puede causar ruido, ciclos de funcionamiento impredecibles y otros problemas.

Los engranajes cónicos espirales tienen dientes diseñados para engranar en diagonal, lo que hace que la transmisión de la fuerza sea suave, silenciosa y potente

Hecho a medida √
Tipo de perfil de engranaje Gleason
Procesamiento de fabricación Rectificado de engranajes
Rectificado de dientes de engranaje √
Módulo (M) 8
Número de dientes del engranaje (Z) 35
Ángulo de presión (α) 20°
Ángulo de hélice (β) 35°
Ángulo de trabajo/Ángulo del eje 90°
Material 18CrNiMo7
Tratamiento térmico Cementación/Temple por cementación
Dureza de la superficie 58-62 HRC



COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Equipo de producción

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 0Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 1Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 2

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 3Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 4Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 5

Proceso de producción

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 6Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 7Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 8

                     Forja                                          Mecanizado                                            Corte

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 9Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 10Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 11

              Tratamiento térmico                                  Rectificado                                         Inspección

Engranaje cónico espiral modificado para requisitos particulares determinado 18CrNiMo7 tipo acero pulido del engranaje de Gleason 12
