| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SS23032503 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $50.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Tipo de la tira: | Tira espiral | longitud: | 2220m m |
|---|---|---|---|
| Dureza: | 50-55 HRC | módulo: | 10 |
| Dientes de la tira no: | 28 | Tratamiento térmico: | Endurecimiento por inducción |
| Resaltar: | Eje espiral principal de la tira,Eje de engranaje de la tira 2220m m,Eje de engranaje de la tira 50HRC |
||

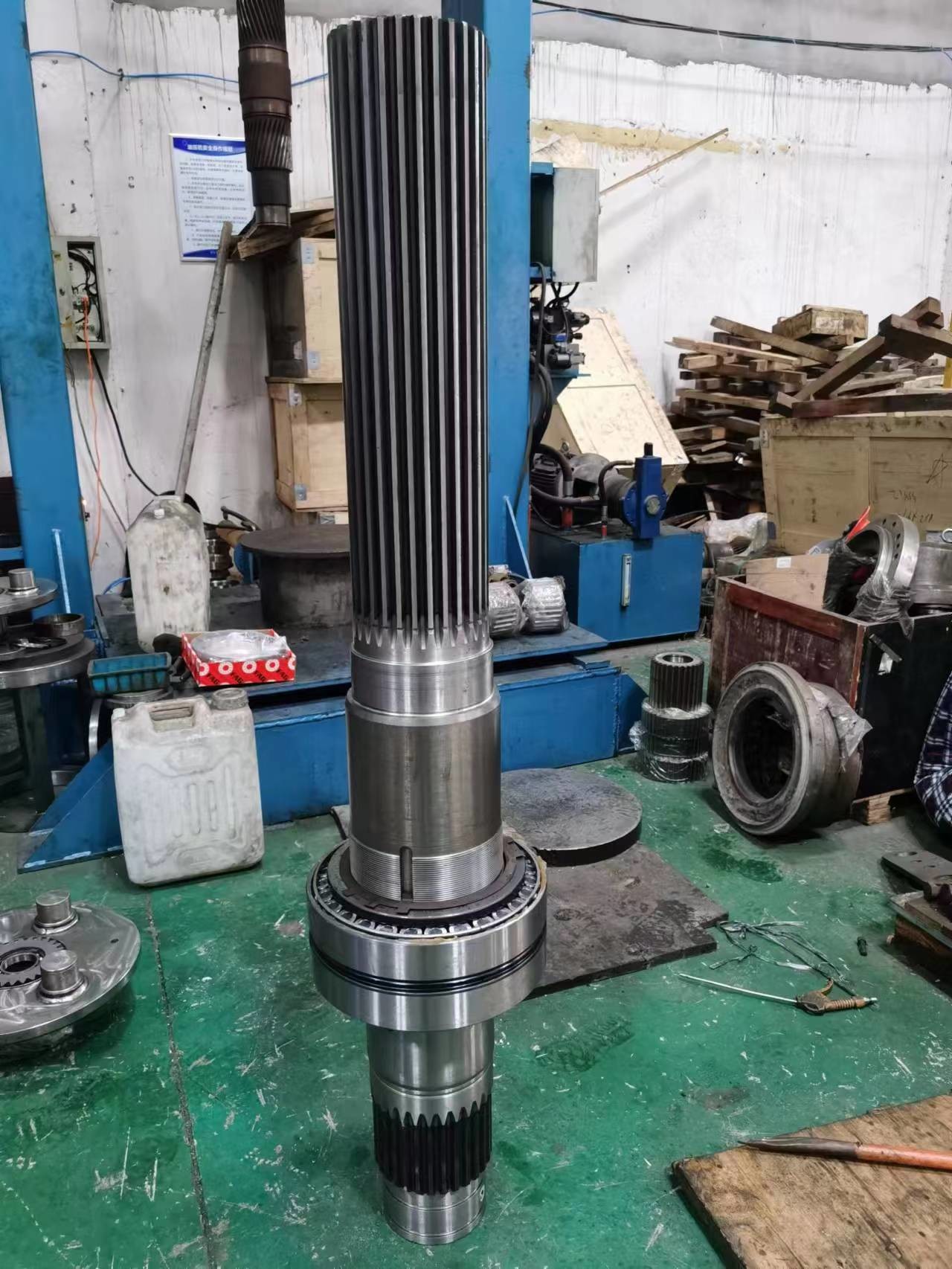

Piezas de transmisión - Eje principal de estrías involutas de la máquina de avance de carbón
Estándar DIN_5480
Ajuste lateral de raíz plana
Estría externa
Módulo: 10
Número de dientes del engranaje 28
Radio de empalme 1.6 mm
Diámetro mayor 298.00
Diámetro menor 278.00
Espesor del diente 20.825
Clase de tolerancia Clase 5
| Productos | Ejes de estrías rectangulares |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Estría |
| Fabricación de dientes de engranaje | Fresado de estrías/Rectificado de estrías |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Personalizado | 30° |
| Ángulo de hélice (β) | 0° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
