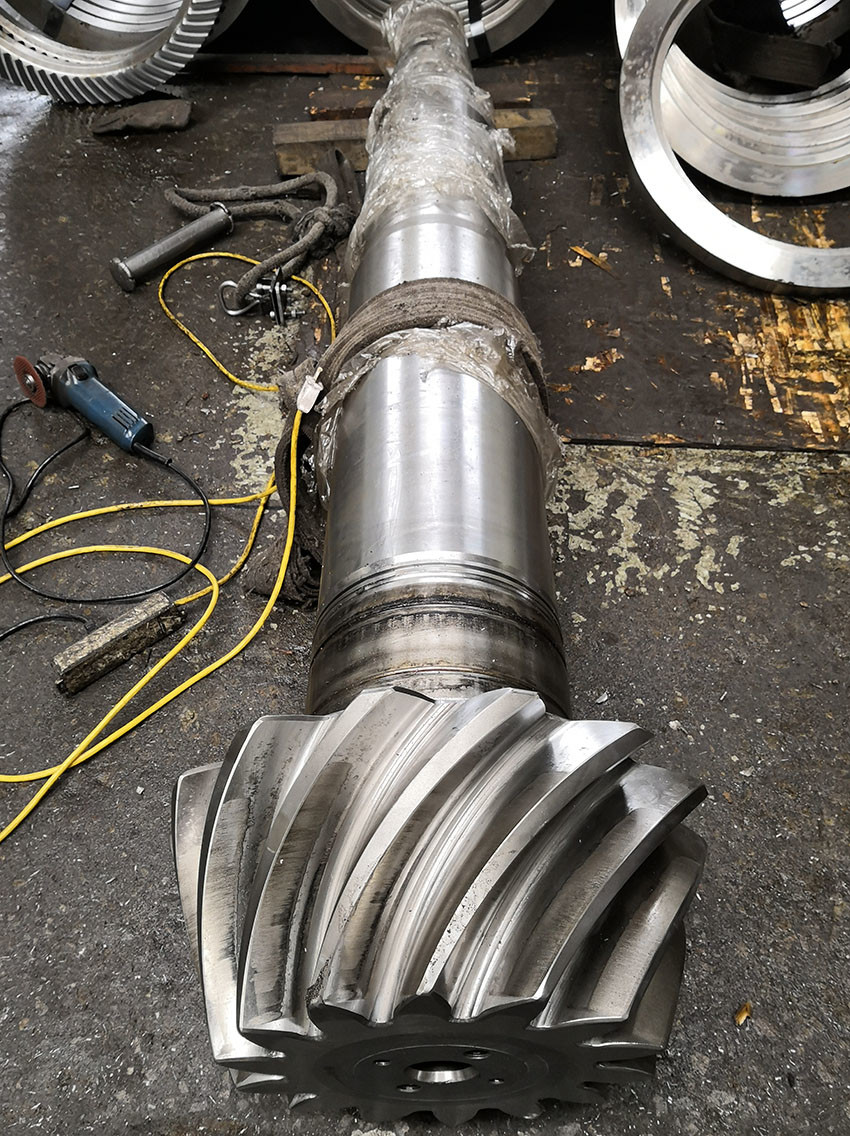

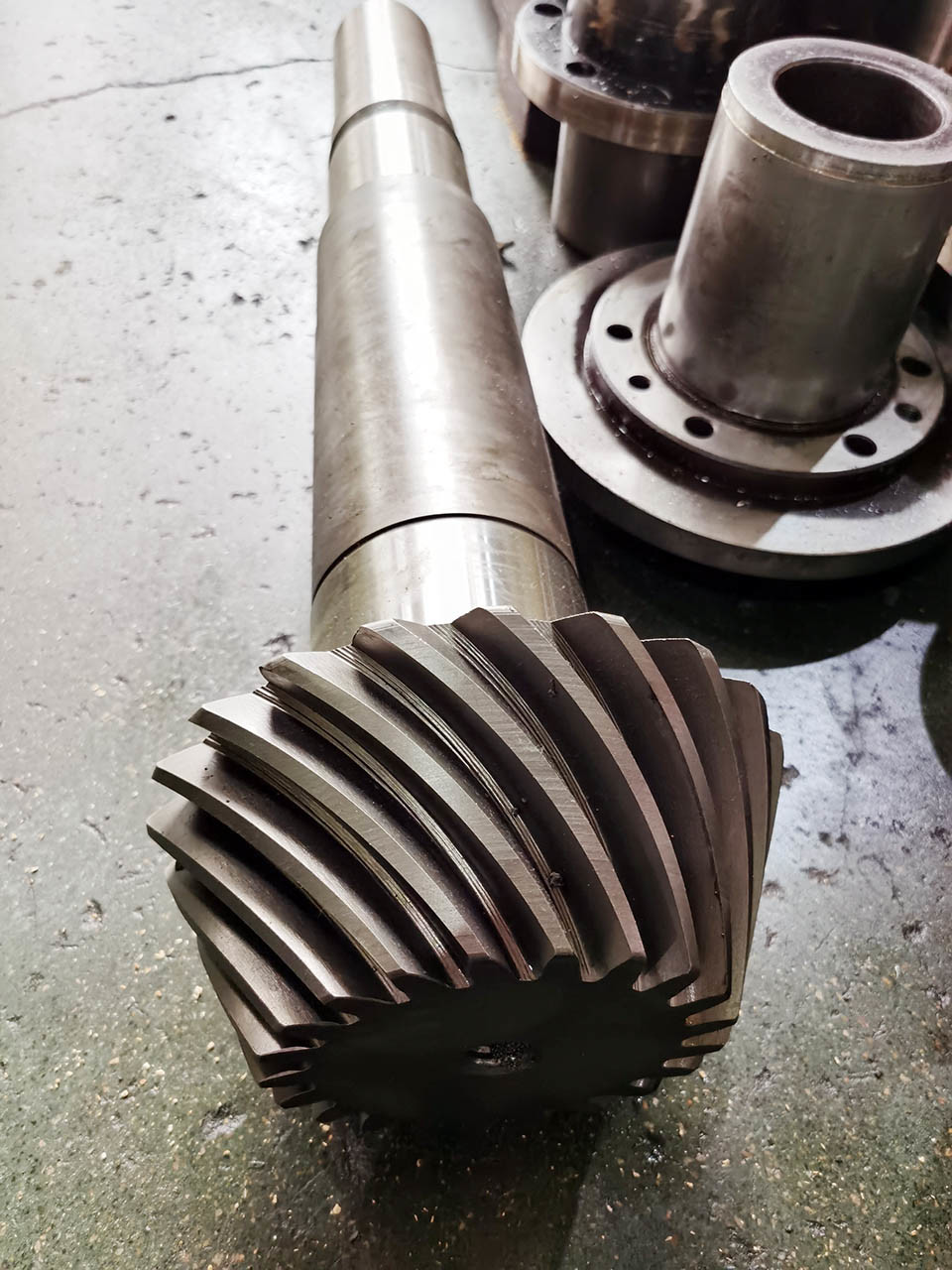

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico
  • El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico
  • El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico
El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico

Lugar de origen China
Nombre de la marca YIZGEAR
Número de modelo SB23051101
Detalles del producto
Módulo:
10,9362
Ángulo de presión:
20 °
Ángulo hélice:
35 °
Ancho de la cara:
104
Exactitud:
ISO 6
Mano espiral:
Mano izquierda
Los dientes de engranaje numeran:
21
Ángulo de eje:
90 °
Resaltar:

Pulido espiral del eje del engranaje cónico

,

eje espiral del engranaje cónico 21T

,

Eje espiral del engranaje cónico del ISO 6

Términos de pago y envío
Cantidad de orden mínima
2 sistemas
Precio
$700/Set
Detalles de empaquetado
cajón de la madera contrachapada
Tiempo de entrega
62 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
500 sistemas/mes
Descripción del Producto

Engranaje cónico espiral tipo Klingelnbeg, eje de engranaje cónico espiral 10.9362, módulo 21T

Material: Acero forjado 18CrNiMo7-6

Módulo normal medio: 7.4641

Módulo transversal exterior: 10.362

Ángulo de hélice medio: 35°

Diámetro de paso: 229.66

Tratamiento térmico: Carburación

Dureza: 58-62 HRC

Rectificado de dientes de engranaje

Productos Engranaje cónico espiral
Hecho a medida √
Material 18CrNiMo7-6
Fabricación de dientes de engranaje Rectificado de engranajes
Paso de diámetro
Módulo 10.9362
Número de dientes (Z) 21
Ángulo de presión (α) 20°
Ángulo de hélice (β) 35°
Grado de precisión de los dientes Grado ISO 6
Tratamiento térmico Carburación
Dureza superficial 58-62HRC



COMPARACIÓN DE GRADOS DE CÓDIGOS DE ACERO
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Equipo de producción

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 0El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 1El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 2

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 3El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 4El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 5

Proceso de producción

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 6El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 7El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 8

                   Forja                                           Mecanizado                                          Corte

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 9El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 10El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 11

             Tratamiento térmico                                   Rectificado                                         Inspección

El pulido de Klingelnbeg tuerce en espiral el módulo 21T ISO 6 del eje 10,9362 del engranaje cónico 12
