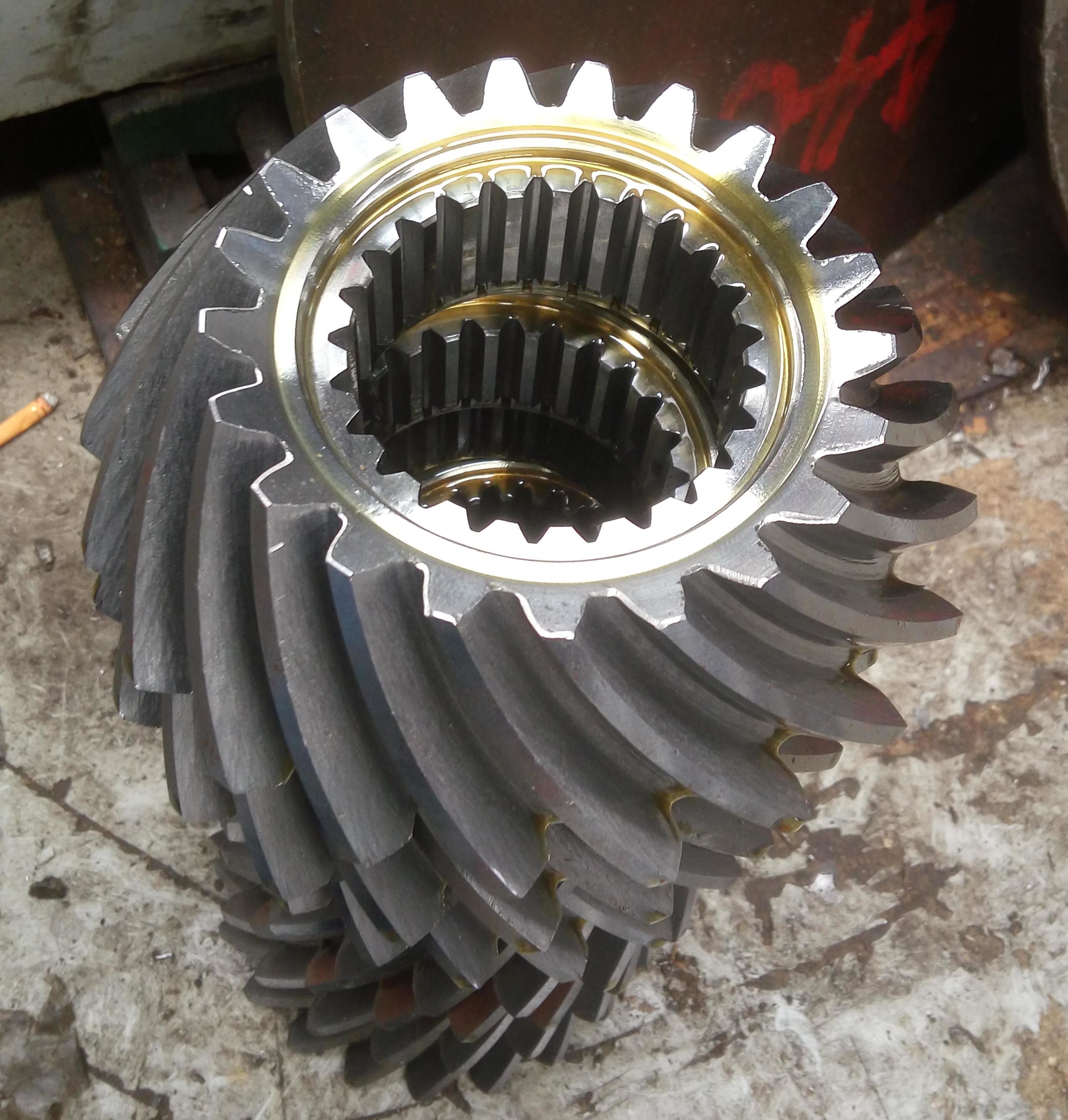

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado
  • 21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado
21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado

Lugar de origen China.
Nombre de la marca YIZGEAR
Detalles del producto
Número de dientes:
21
Material:
20crmnti
Tipo de profesión:
Manzana
Método de fabricación:
Molienda de engranajes
Ángulo de presión:
20 °
Ángulo hélice:
25 °
Dureza de la superficie:
HRC58-62
Resaltar:

21 Dientes de engranaje de biselado en espiral

,

Equipo de remolque espiral de espacio limitado

,

Los dientes internos con engranaje de biselado en espiral

Términos de pago y envío
Cantidad de orden mínima
2 juegos
Detalles de empaquetado
Cajas de madera contrachapada
Tiempo de entrega
60 días
Condiciones de pago
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente
500 sistemas/mes
Descripción del Producto
1) Descripciones del Engranaje Cónico Espiral con Dientes Internos

Los engranajes cónicos espirales con dientes internos son un tipo especial de estructura de engranaje, con sus superficies dentadas ubicadas en el lado interno del engranaje (es decir, el anillo de dientes interno), y engranan con los engranajes cónicos externos. Esta estructura es aplicable a escenarios con espacio limitado o diseños de transmisión especiales.

2) Características del Engranaje Cónico Espiral con Dientes Internos
a) Diseño compacto: El diseño de dientes internos reduce eficazmente el volumen total del sistema de transmisión, especialmente adecuado para los requisitos de espacios de instalación estrechos;
b) Alta capacidad de carga: El área de contacto de engrane de los engranajes cónicos espirales es mayor, y tienen una mayor resistencia al impacto en comparación con los engranajes cónicos rectos;
c) Transmisión suave: Los dientes en espiral adoptan un método de engrane progresivo, lo que puede reducir significativamente los niveles de vibración y ruido;
d) Transmisión eficiente: El diseño optimizado del perfil del diente puede reducir eficazmente las pérdidas por fricción, y la eficiencia de la transmisión puede superar el 95%;
3) Aplicaciones del Engranaje Cónico Espiral con Dientes Internos
Los escenarios de aplicación típicos incluyen diferenciales automotrices, reductores industriales, equipos aeroespaciales y juntas de robots, etc.
Productos Engranajes Cónicos Espirales con Dientes Internos
Hecho a medida √
Material 20CrMnTi
Fabricación de Dientes de Engranaje Fresado de Engranajes y Rectificado de Dientes de Engranaje
Rectificado de Dientes de Engranaje √
Módulo (M) 16
Número de Dientes (Z) 21
Ángulo de Presión (α) 20°
Ángulo de Hélice 25°
Grado de Precisión Grado ISO 6/ Grado AGMA 11
Tratamiento Térmico Cementación
Dureza de la Superficie 58-62HRC



COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Equipo de Producción

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 021 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 121 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 2

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 321 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 421 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 5

Proceso de Producción

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 621 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 721 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 8

                   Forja                                              Mecanizado                                        Corte

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 921 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 1021 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 11

               Tratamiento Térmico                                  Rectificado                                        Inspección

21 dientes de engranaje de biselado en espiral con dientes internos para espacio limitado 12
