Los engranajes de espina de hierro personalizados con alta capacidad de carga para transmisiones de alta potencia
  • Los engranajes de espina de hierro personalizados con alta capacidad de carga para transmisiones de alta potencia

Los engranajes de espina de hierro personalizados con alta capacidad de carga para transmisiones de alta potencia

Lugar de origen China
Nombre de la marca YIZGEAR
Detalles del producto
Método de fabricación:
Mecanizado/forma de engranaje
Fabricar:
Formación de engranajes
Forma:
Cilíndrico
Ángulo de presión:
20 grados
Número de dientes:
15
Tiempo de producción:
35 días
Resaltar:

Los engranajes de espina de arenque de alta capacidad de carga

,

Los engranajes de espina de arenque personalizados

,

Transmisiones de alta potencia Los engranajes de espina de arenque

Términos de pago y envío
Cantidad de orden mínima
200 juegos
Precio
300$
Detalles de empaquetado
Cajas de madera contrachapada
Tiempo de entrega
60 días
Condiciones de pago
Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad de la fuente
500 sistemas/mes
Descripción del Producto
Engranajes de espina de pescado personalizados con alta capacidad de carga para transmisiones de alta potencia
Especificaciones del producto
Atributo Valor
Método de fabricación Mecanizado/Formación de engranajes
Fabricación Formación de engranajes
Forma Cilíndrica
Ángulo de presión 20 grados
Número de dientes 15
Tiempo de producción 35 días
Descripción del producto

Descripción del engranaje de espina de pescado:El engranaje de espina de pescado es un tipo de engranaje compuesto por dientes helicoidales simétricos izquierdos y derechos. Su perfil de diente está dispuesto en forma de un carácter de "persona", equivalente a la combinación de dos engranajes helicoidales con direcciones de rotación opuestas.

Características principales
  • Adopta un diseño de diente helicoidal doble y, por lo general, tiene una ranura de retracción en el medio (o una estructura continua sin costuras).
  • La línea de contacto en la superficie del diente tiene forma de "V", y el proceso de engranaje es suave sin empuje axial.
Ventajas técnicas
  • Eliminar la fuerza axial: Las fuerzas axiales de los engranajes helicoidales izquierdo y derecho se cancelan entre sí, lo que reduce la carga sobre los cojinetes y hace que el sistema sea más estable.
  • Alta capacidad de carga: La estructura de doble hélice asegura una distribución más uniforme de la carga, lo que la hace adecuada para transmisiones de alta potencia.
Especificaciones técnicas
Parámetro Valor
Hecho a medida
Tipo de perfil de engranaje Engranaje cilíndrico
Fabricación de dientes de engranaje Fresado de engranajes
Rectificado de dientes de engranaje
Módulo (M) 12
Número de dientes (Z) Personalizado
Ángulo de presión (α) 20°
Ángulo de hélice (β) Personalizado
Grado de precisión de los dientes Grado ISO 8-9
Tratamiento térmico Temple y revenido
Dureza superficial 230-260 HB
Comparación de grados de códigos de acero
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr CK45 40X 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 25CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo
42CrMo4
38XM
4140
SCM440


42CrMo4 20CrMnTi 18XГT SMK22 20Cr2Ni4 20X2H4A
20CrNiMo
20CrNiMo2 20XHM 8720 SNCM220
21NiCrMo2 40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439
40NiCrMo6/36NiCrMo4

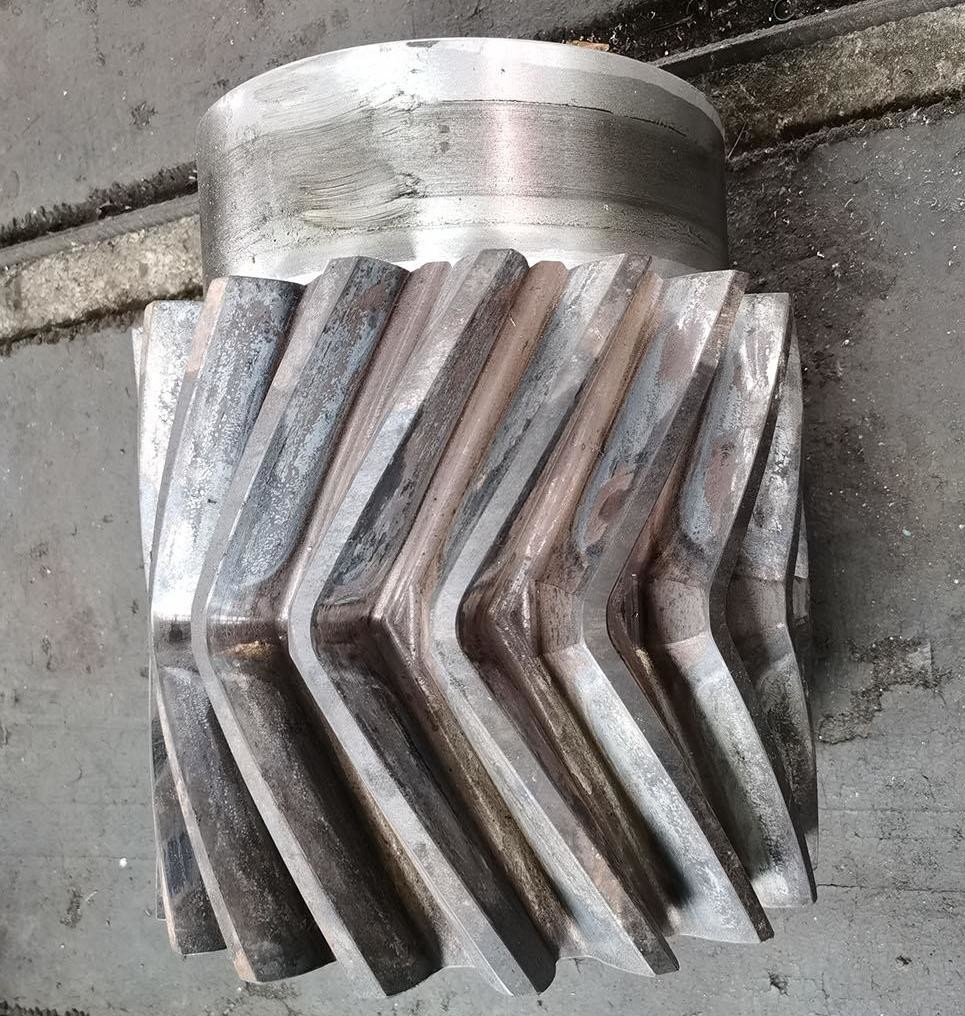

Los engranajes de espina de hierro personalizados con alta capacidad de carga para transmisiones de alta potencia 0

Los engranajes de espina de hierro personalizados con alta capacidad de carga para transmisiones de alta potencia 1

20CrNi2Mo
