| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Con engranaje: | ¿ Qué pasa? | Calidad de los dientes del engranaje: | Grado ISO 6-7 |
|---|---|---|---|
| Modo de trabajo: | 16 | Dientes de engranaje: | 14 |
| Tratamiento térmico: | Carburación | Método de fabricación: | El moler del engranaje |

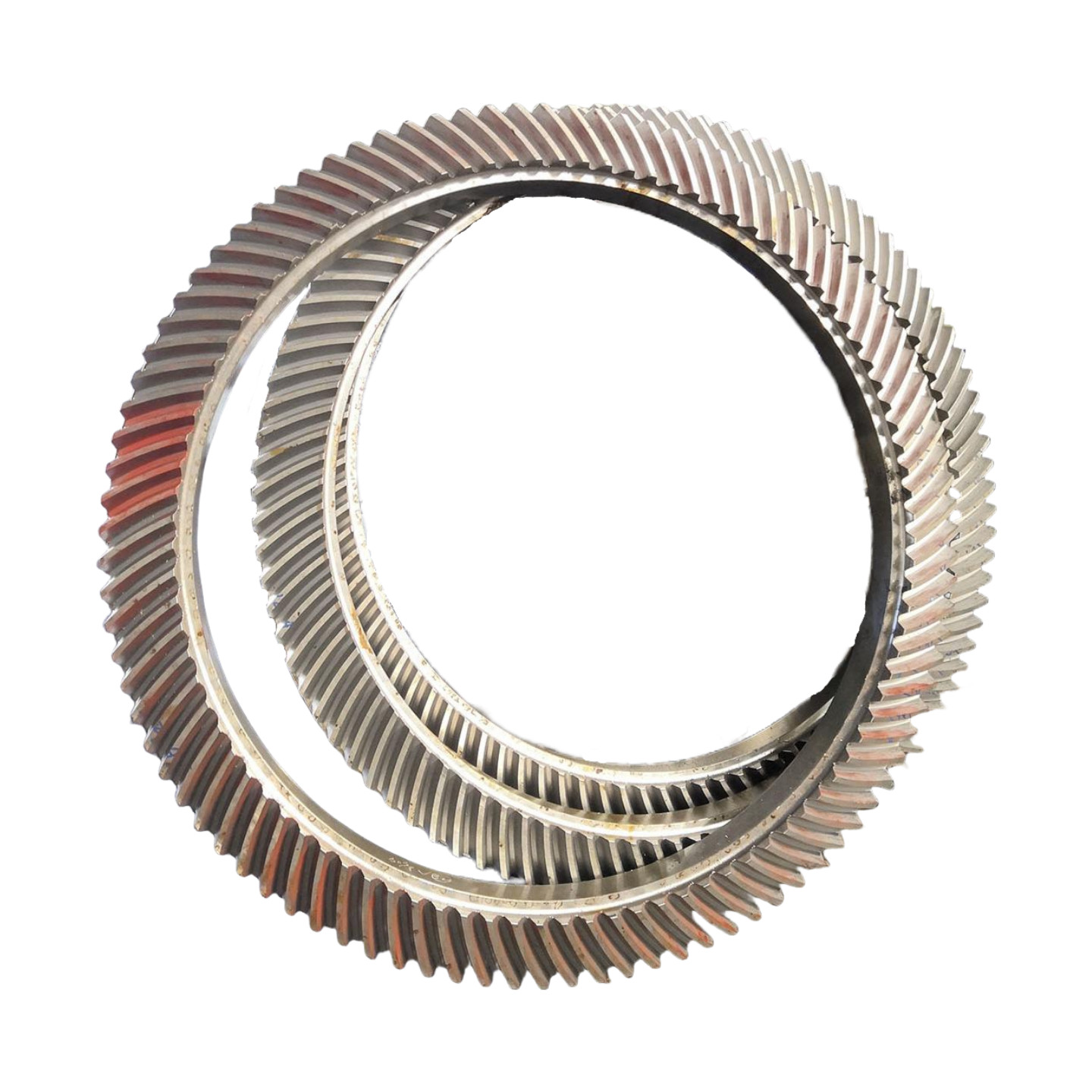

1) Descripción de los engranajes de biselado en espiral
El engranaje esquivado en espiral logra la transmisión de potencia mediante la malla mutua de los perfiles de dientes en espiral.
Convierte el movimiento de rotación de un eje en el movimiento de rotación de otro eje que se cruza.
2) Características del engranaje de biselado en espiral
a) elMétodo de enganche: adopta un enganche progresivo.
transiciones de un extremo del diente al otro.
b) Características del movimiento: durante el proceso de enganche, un gran número de pares de dientes están involucrados y el grado de superposición es alto.
3) Ventajas del engranaje de biselado en espiral
a) el La malla progresiva reduce los golpes y las vibraciones y reduce significativamente el ruido de operación.
b) El alto grado de superposición mejora la capacidad de carga de los engranajes, lo que les permitemayor par
y mejorar efectivamente la eficiencia de la transmisión.
| Productos | Los engranajes de biselado en espiral |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | ¿ Qué pasa? |
| Fabricación | Mejora de la velocidad de los engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 16 |
| Número de dientes (Z) | 32 años. |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de exactitud | Grado ISO 6 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
