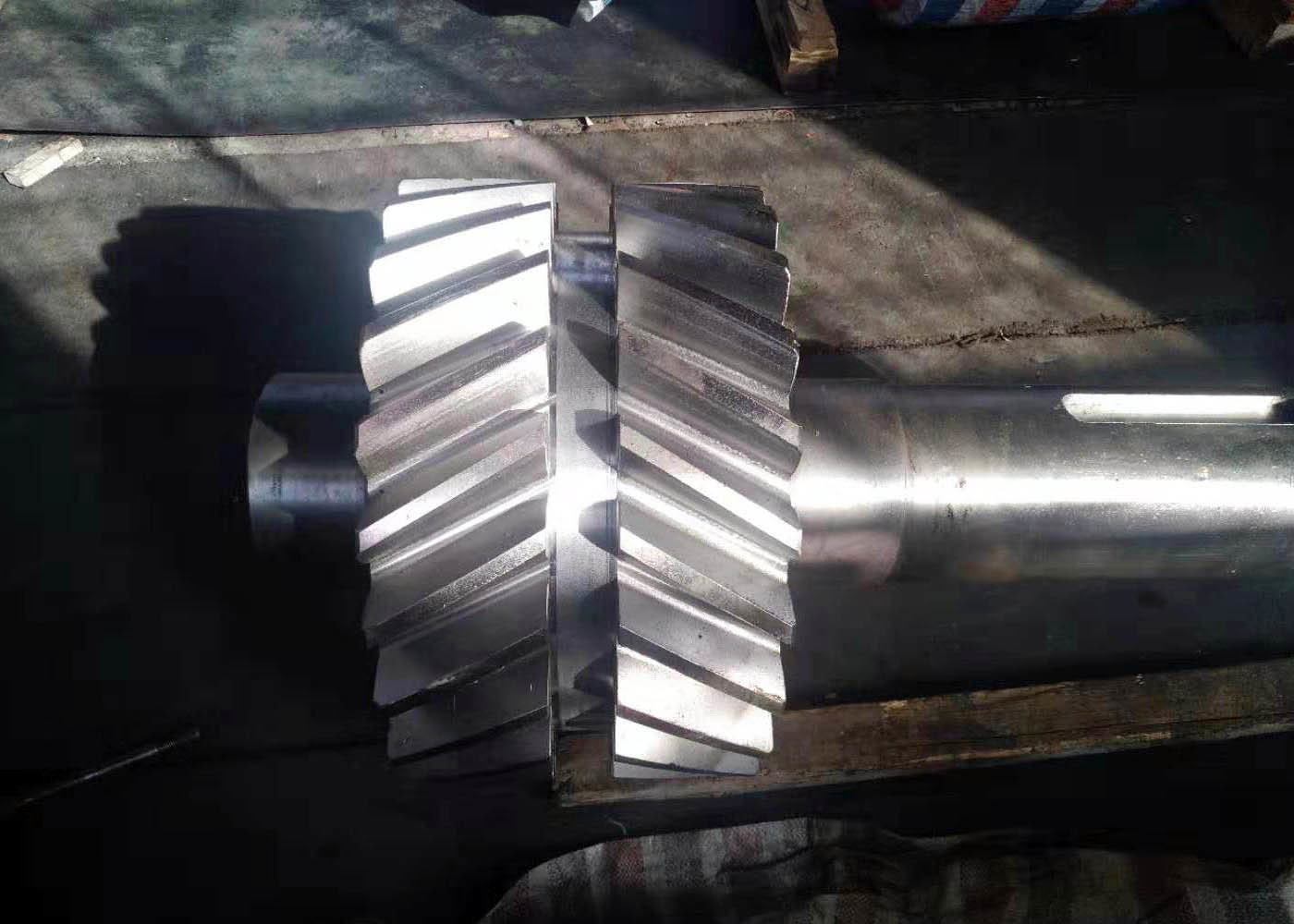

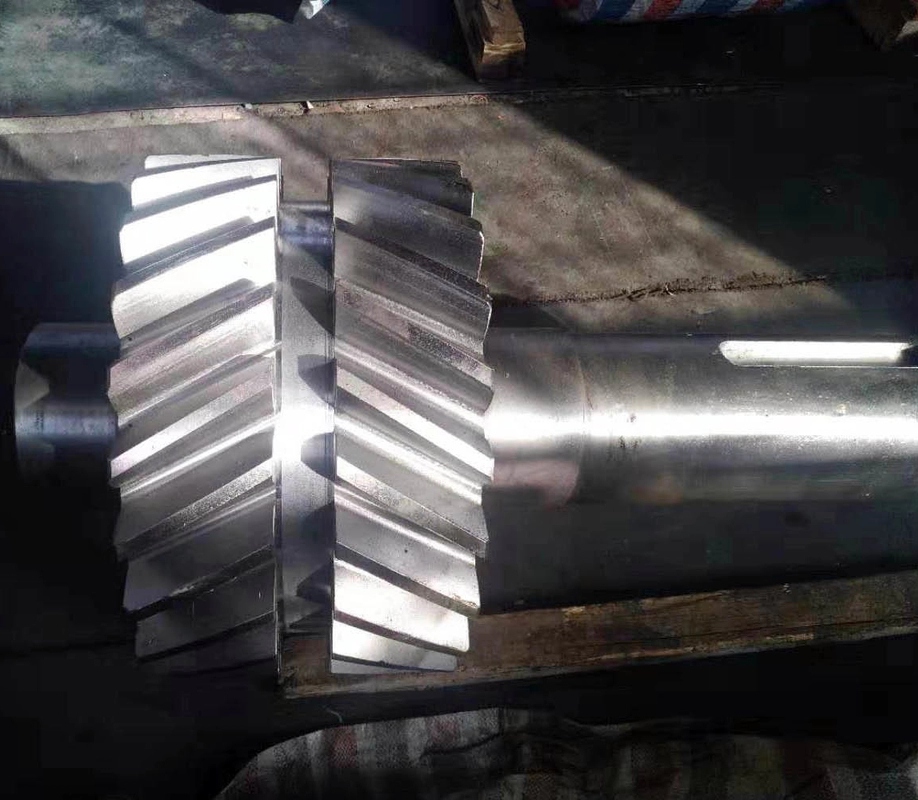

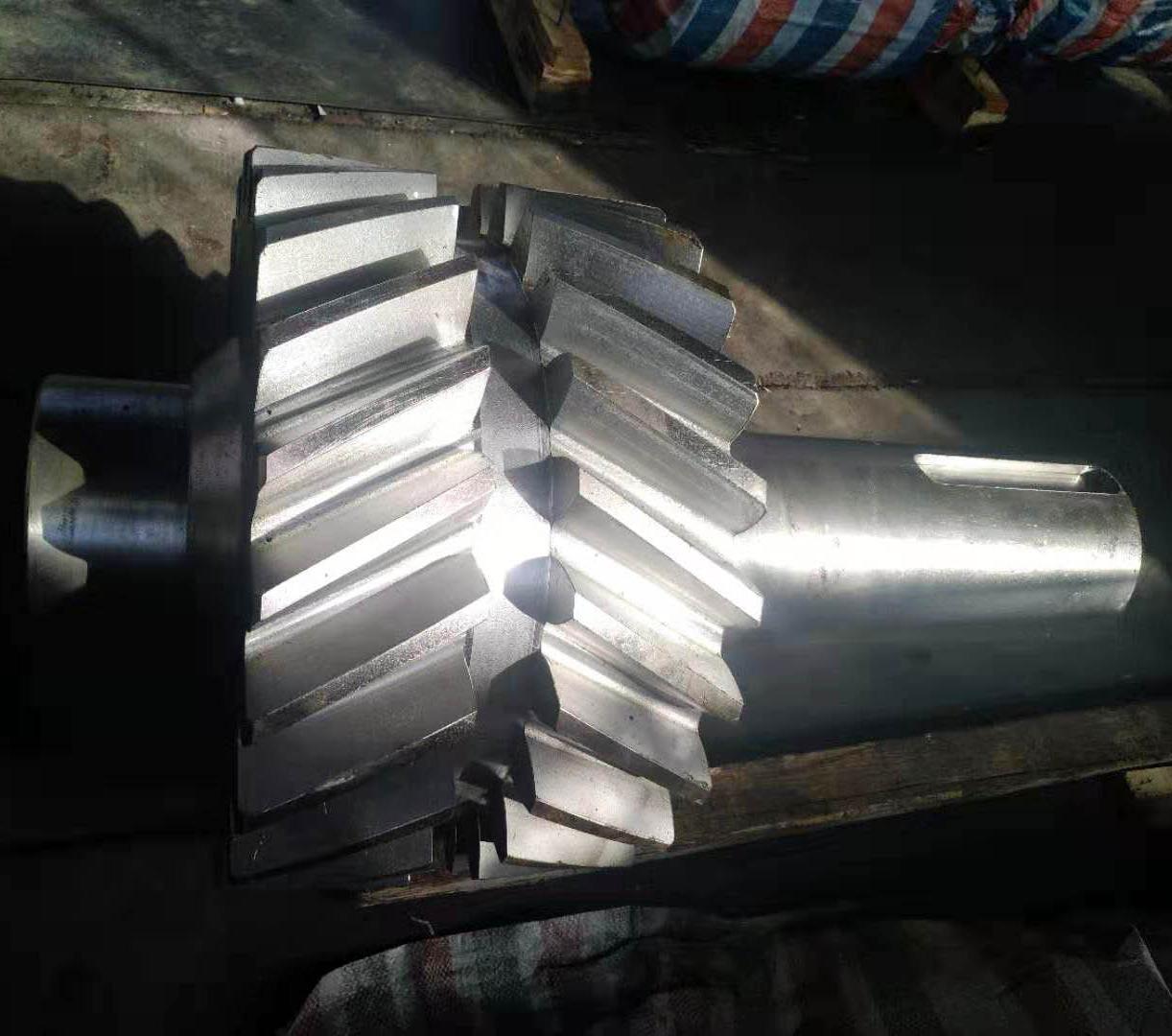

Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión
  • Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión
  • Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión
Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión

Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión

Lugar de origen China
Nombre de la marca YIZGEAR
Número de modelo GS20220822901
Detalles del producto
módulo:
7
Tipo:
un engranaje de doble hélice
Ángulo de presión:
20°
El material:
40CrNiMo
Tratamiento térmico:
Carburación
Anchura del engranaje:
52
Resaltar:

Engranajes de transmisión modificados para requisitos particulares

,

Eje de engranaje helicoidal doble del acero de forja

,

Eje de engranaje helicoidal doble de la transmisión

Términos de pago y envío
Cantidad de orden mínima
PC 2
Precio
$250/ Piece
Detalles de empaquetado
Cajón de la madera contrachapada
Tiempo de entrega
62 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
500 sistemas/mes
Descripción del Producto
Ejes de Engranajes de Transmisión Personalizados Forjados en Acero con Engranaje Helicoidal Doble
Especificaciones del Producto
Atributo Valor
Módulo 7
Tipo Engranaje Helicoidal Doble
Ángulo de Presión 20°
Material 40CrNiMo
Tratamiento Térmico Cementación
Ancho del Engranaje 52
Descripción General del Producto
El Eje de Engranaje Helicoidal Doble es un componente de transmisión de precisión que combina las ventajas de los engranajes helicoidales dobles con la funcionalidad del eje. Diseñado para aplicaciones industriales de alta carga, ofrece un rendimiento superior en sistemas de transmisión exigentes.
Principio de Funcionamiento
El eje del engranaje transmite movimiento y potencia a través del engranaje de la superficie del diente. Cuando se combina con otro engranaje, los dientes helicoidales izquierdo y derecho se engranan simultáneamente, transmitiendo el par mientras cancelan las fuerzas axiales. Este diseño único elimina la necesidad de cojinetes de empuje adicionales.
Características Clave
  • Eliminación de la Fuerza Axial: La estructura de doble hélice neutraliza el empuje axial, reduciendo la carga del cojinete y extendiendo la vida útil del sistema
  • Mayor Capacidad de Carga: 30% más de transmisión de par que los engranajes rectos con líneas de contacto más largas y distribuidas uniformemente
  • Estabilidad Superior: El engranaje gradual reduce los golpes y la vibración para un funcionamiento más silencioso y suave
  • Diseño que Ahorra Espacio: La construcción integrada de engranaje-eje mejora la rigidez al tiempo que minimiza la huella
Aplicaciones
  • Maquinaria pesada y equipos industriales
  • Sistemas de generación de energía
  • Máquinas herramienta de precisión
  • Aplicaciones marinas y aeroespaciales
Especificaciones de Fabricación
Característica Especificación
Hecho a Medida Disponible
Material 40CrNiMo
Fabricación de Dientes de Engranaje Fresado de Engranajes
Rectificado de Dientes de Engranaje Incluido
Módulo (M) 7
Ángulo de Presión (α) 20°
Ángulo de Hélice (β) 18°
Grado de Precisión de los Dientes Grado ISO 8-9 / Grado AGMA 11
Tratamiento Térmico Incluido
Dureza de la Superficie Incluido
Comparación de Grados de Acero
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Eje de engranaje helicoidal doble modificado para requisitos particulares del acero de forja de los engranajes de transmisión 0
