| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS20220822802 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $2/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Tipo de producto: | Equipo duplex | Perfil del engranaje: | Engranaje helicoidal |
|---|---|---|---|
| Ángulo de presión: | 20° | El material: | 20CrMnTi |
| Tratamiento térmico: | Carburación | Anchura del engranaje: | 22 mm |

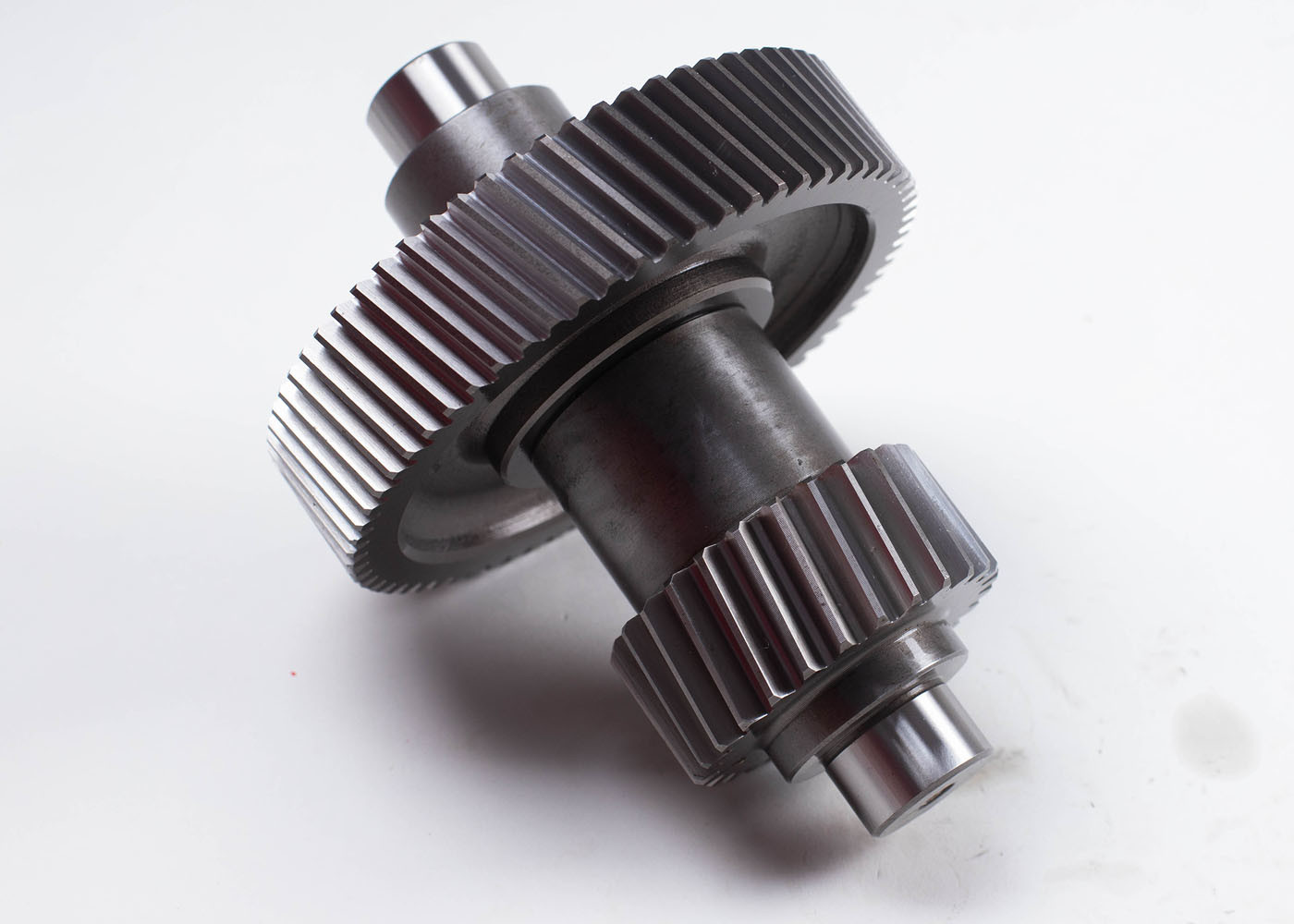

| Resaltar: | engranaje helicoidal doble de la anchura de 22m m,Eje de pulido del engranaje para la caja de cambios,eje helicoidal para la caja de cambios |
||
1) Descripción del equipo helicoidal
El engranaje helicoidal está con los dientes del engranaje están torcidos oblicuos al eje del engranaje.
La mano de la hélice está diseñada como izquierda o derecha
Los engranajes helicoidales de la mano derecha y izquierda se emparejan como un conjunto.
el mismo ángulo de la hélice
2) Características del engranaje helicoidal
a) Los engranajes helicoidales con mayor resistencia en comparación con los engranajes de espolón
b) Es más eficaz en la reducción de la nariz en comparación con un engranaje de espolón
c) Los engranajes helicoidales producen fuerzas de empuje en la dirección axial.
| Productos | Los engranajes duplex |
| Hecho a medida | √ |
| El material | 20CrMnTi |
| Fabricación de dientes de engranajes | El uso de las herramientas de engranaje |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 2 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 18° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
