| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | YZTG2207001 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $150/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 2000 pedazos/mes |
| Nombre: | Engranajes de transmisión | Diámetro de la extremidad: | 530m m |
|---|---|---|---|
| Tipo de perfil del engranaje: | Engranajes cilíndricos | Proceso de fabricación: | Grillado de dientes de engranajes |
| Grado de calidad: | Grado del ISO 6 | Módulo: | 8 |
| Resaltar: | Engranajes de transmisión de 8 módulos,Engranajes cilíndricos de 8 módulos personalizados,Engranaje de piñón helicoidal Grado ISO 6 |
||

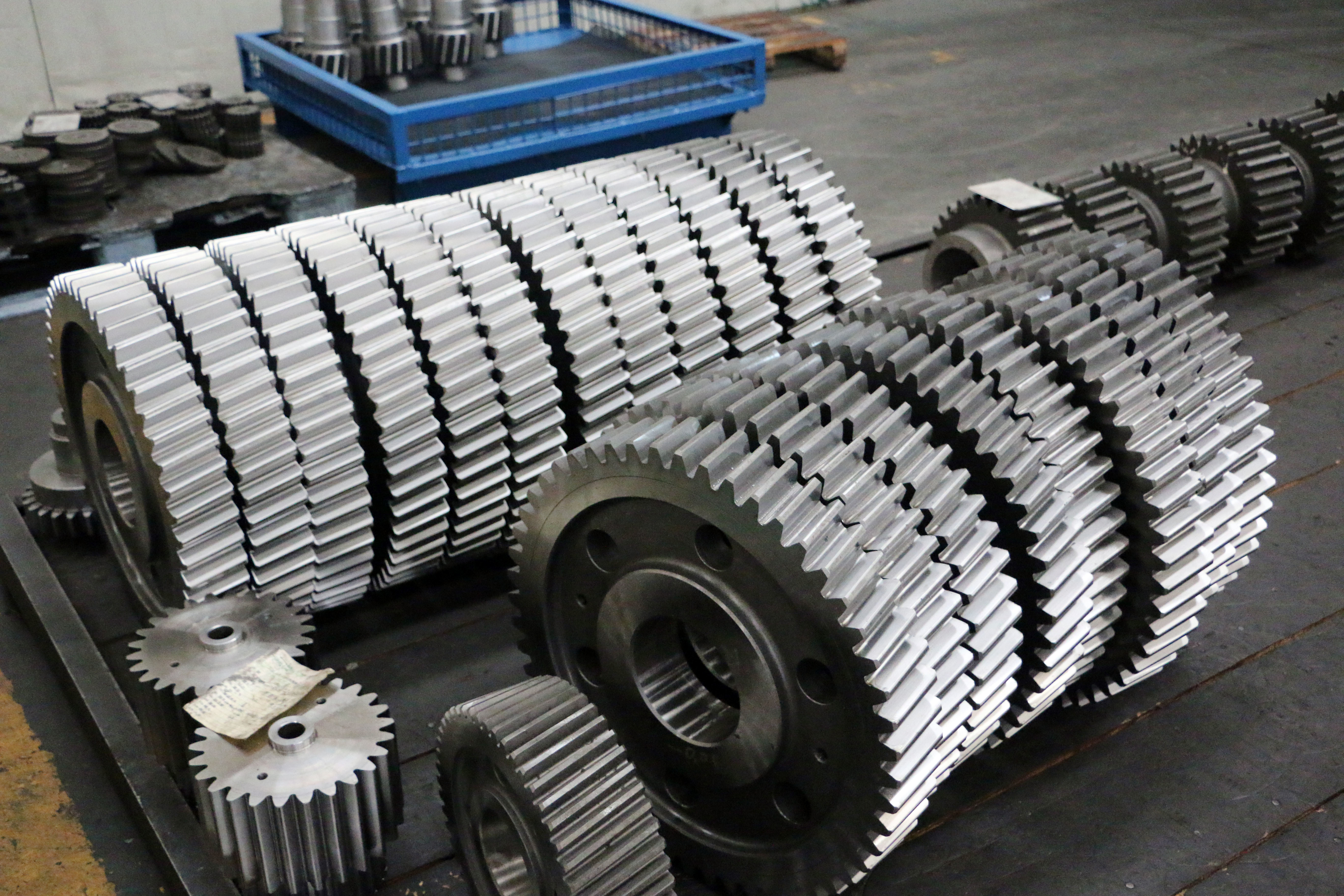

1) Características del engranaje helicoidal
Los dientes helicoidales de los engranajes están retorcidos oblicuos al eje del engranaje.
Dirección de la hélice arae mano izquierda o mano derecha para el engranaje helicoidal.
Los engranajes helicoidales de la mano derecha y izquierda se emparejan como un conjunto y el ángulo de la hélice debe ser el mismo para un conjunto.
2) Características del engranaje helicoidal
a) Más resistente que un engranaje de empuje
b) Más eficaces para reducir el ruido y las vibraciones
c) Los engranajes en malla producen fuerzas de empuje en dirección axial.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación de dientes de engranajes | El juego de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | Las costumbres |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 15° |
| Grado de precisión de los dientes | Grado ISO 6 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
